Antena Delta zawieszona
10 kwietnia, 2011
Witam serdecznie.
Kilka dni temu zawiesiłem nową antenę Delta wg. SP7LA. Antena została wykonana przez kolegę Leszka SP1BKS.
W skład anteny wchodzą:

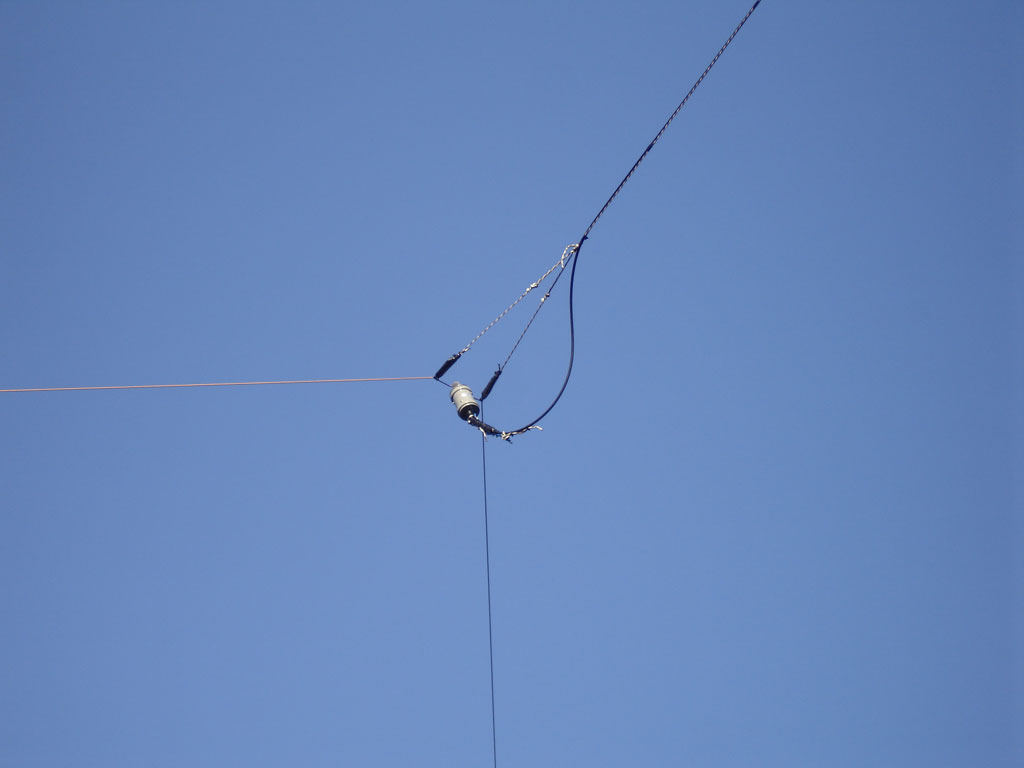

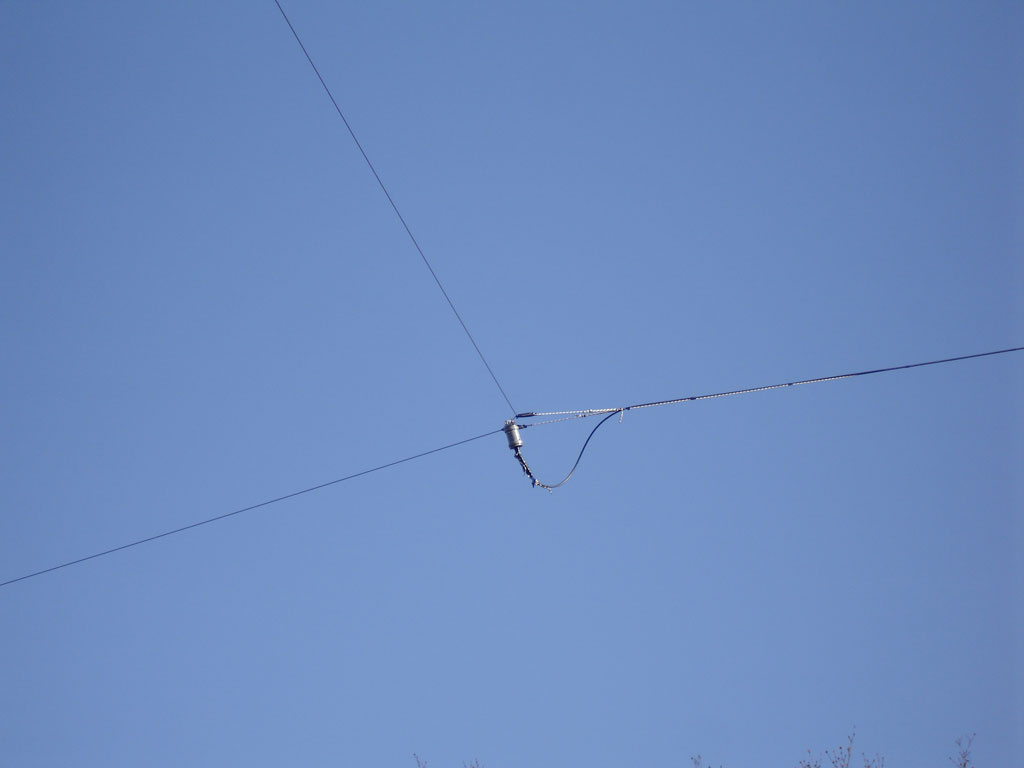

– Balun 4:1

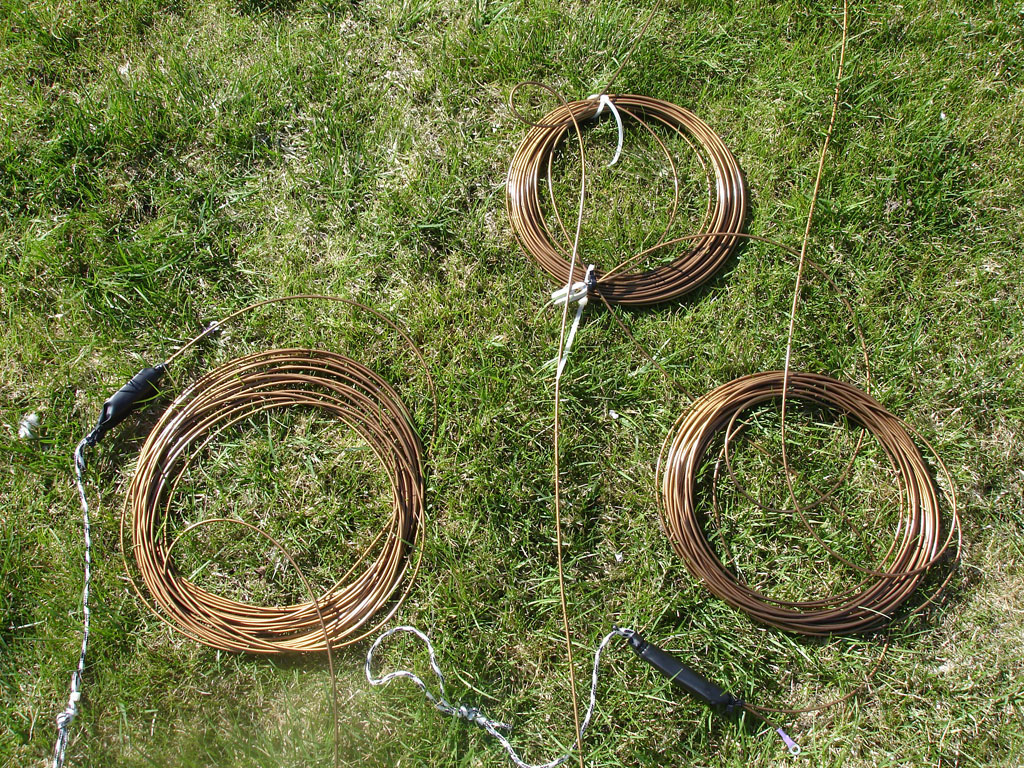

– Linka antenowa zarobiona izolatorami i kauszami, pętla o długościach 23,87 m + 35,10 m + 23,87 m (długość części promieniującej anteny 82,84 m)
– Linka żeglarska do wiązania anteny
– Waga anteny: 2,5kg
– Kabel RF-7 30 metrów
Antena zawieszona pod kątem na wysokości od 6 do 12 metrów.
Pomiar SWR bez skrzynki antenowej
SWR 1.1 zakes częstotliwości
80 m – 3.500 – 3.610
40 m – 7.090 – 7.200
20 m – 14.120 – 14.350
17 m – 18.100 – 18.168
15 m – 21.040 – 21.420
Pasma
12 m SWR 2.0
10 m SWR 2.2
Ze skrzynką antenową (IC-746 PRO) SWR 1.1 we wszystkich pasmach.
SQ1SDX
