Beam 3 el. 5 pasm – zawieszony
Antena od Waldka SP7GXP już na maszcie!
Tym razem jest to 5 – pasmowy beam o którym pisałem wcześniej.
Jak tylko czas pozwoli zamieszczę wykresy z analizatora i po testach napiszę więcej.

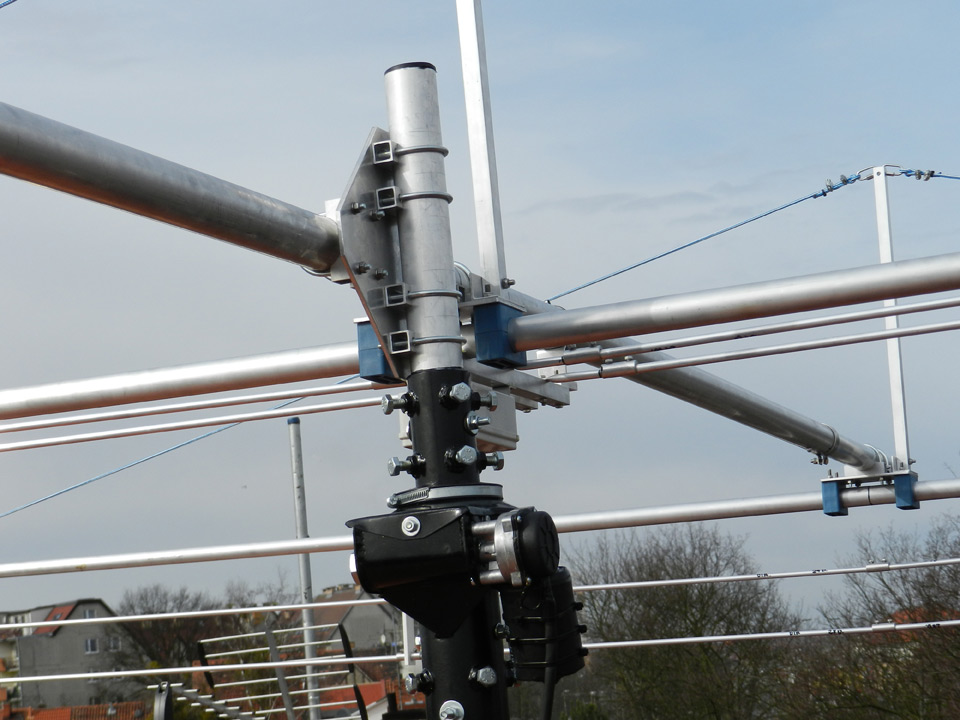

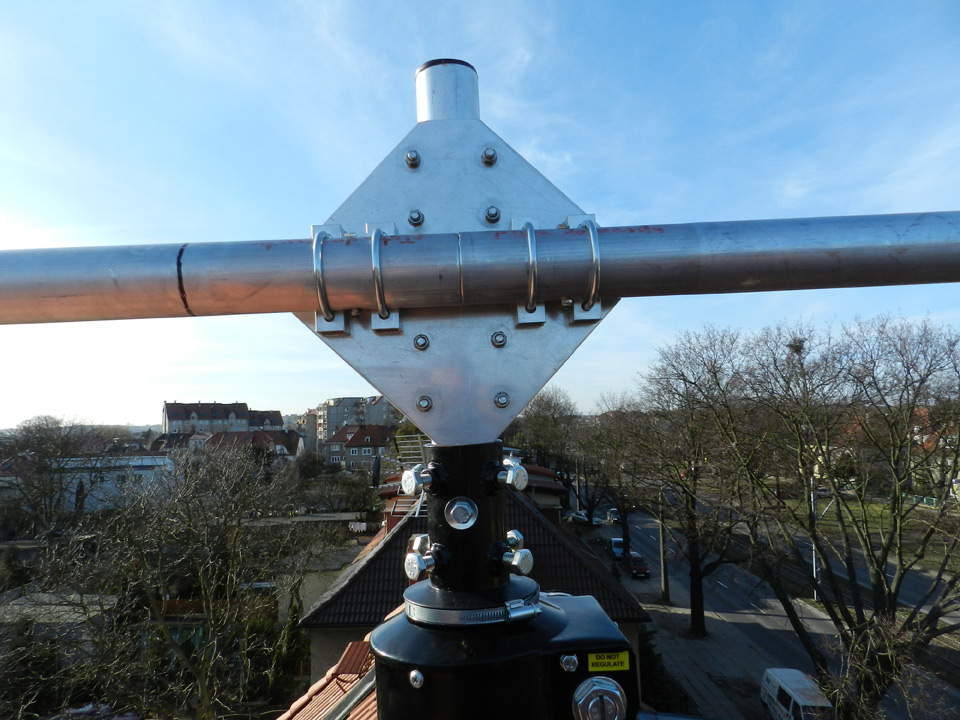

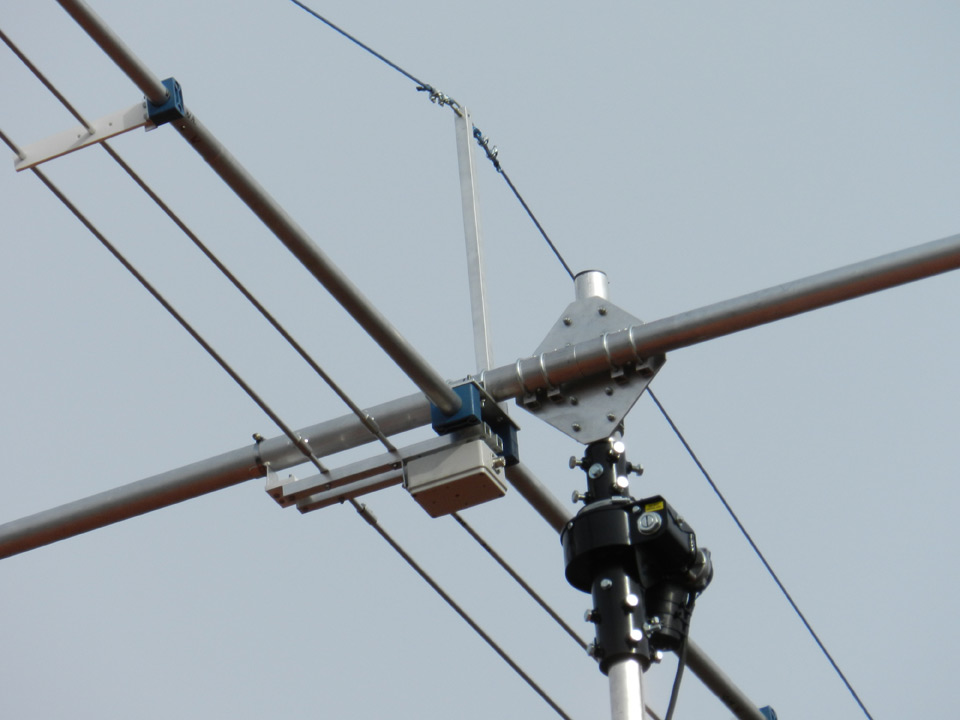

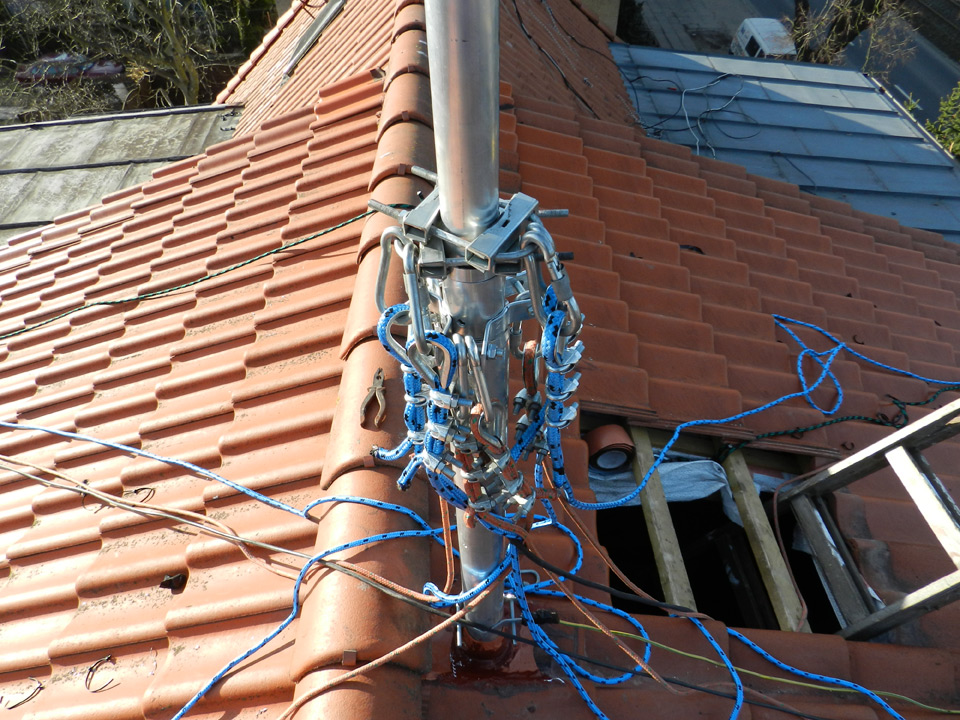

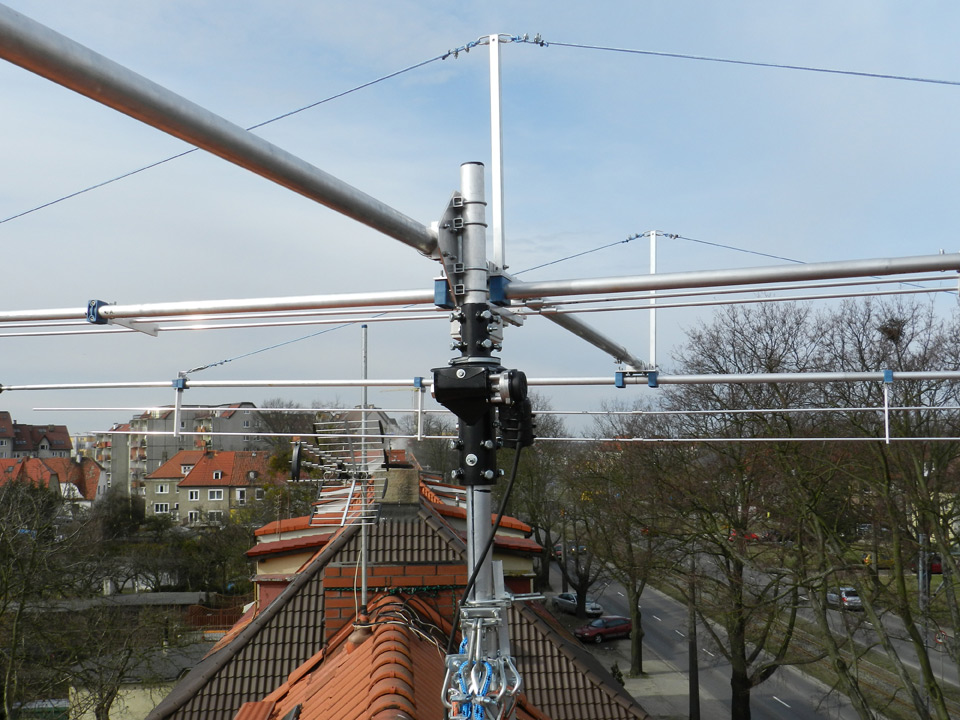

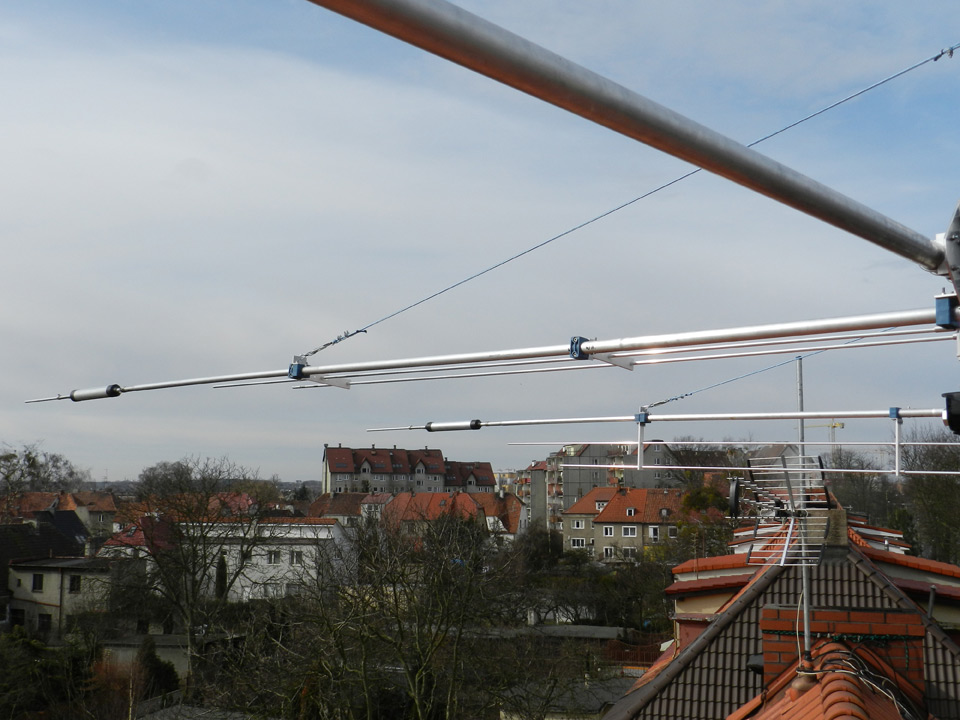

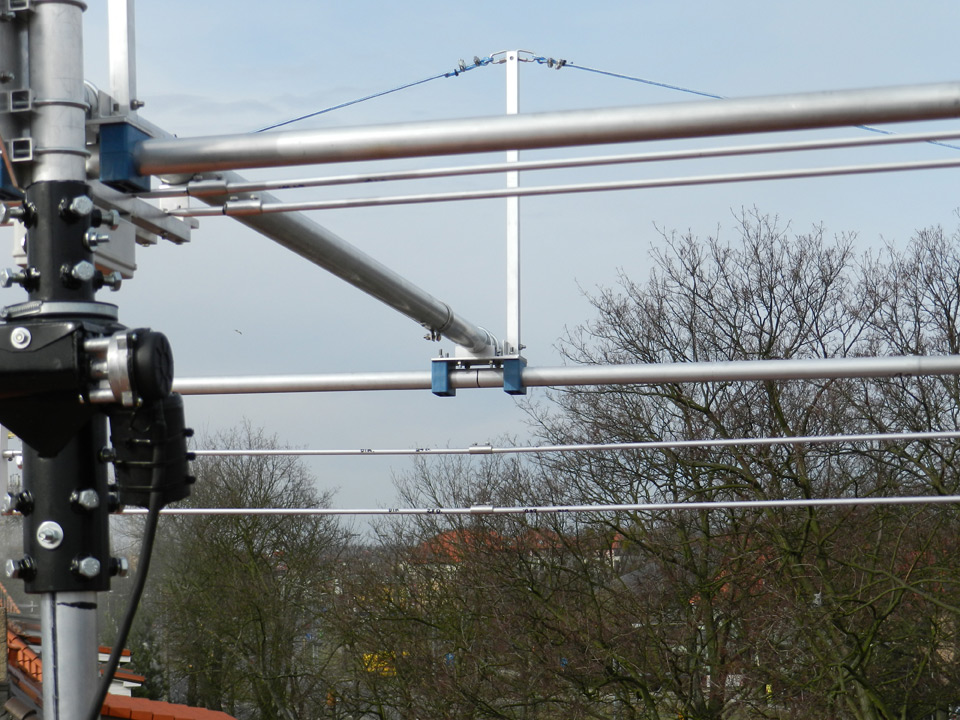

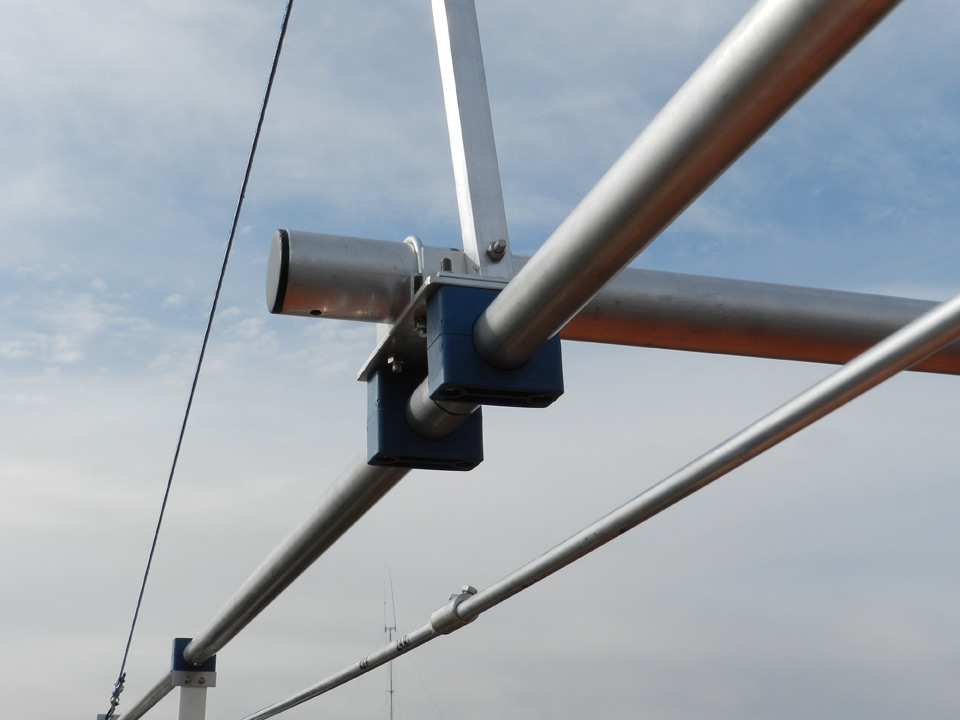

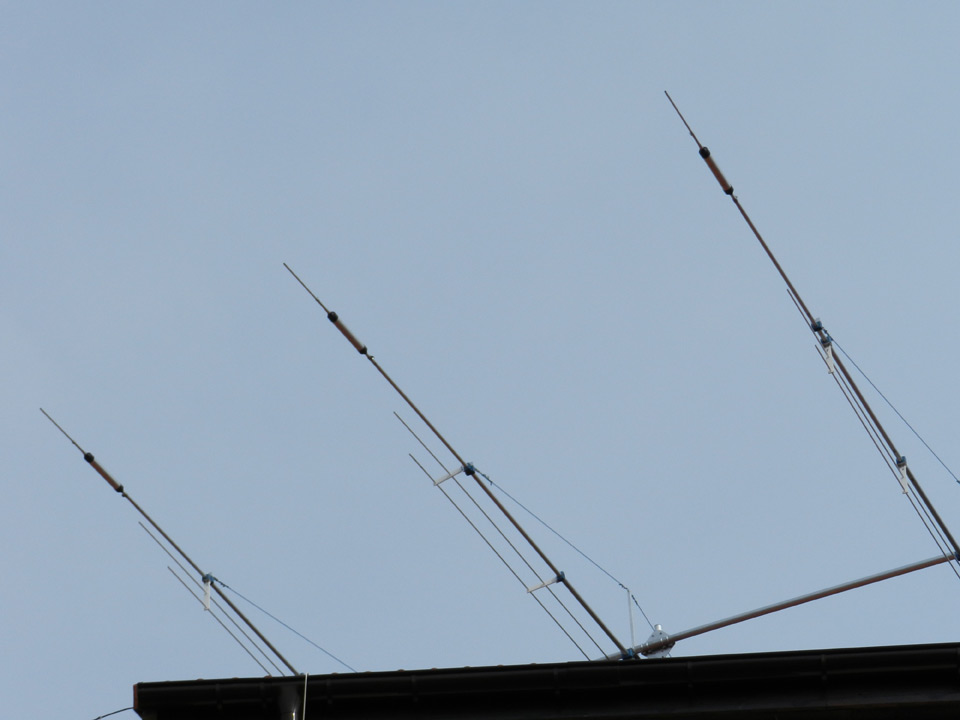

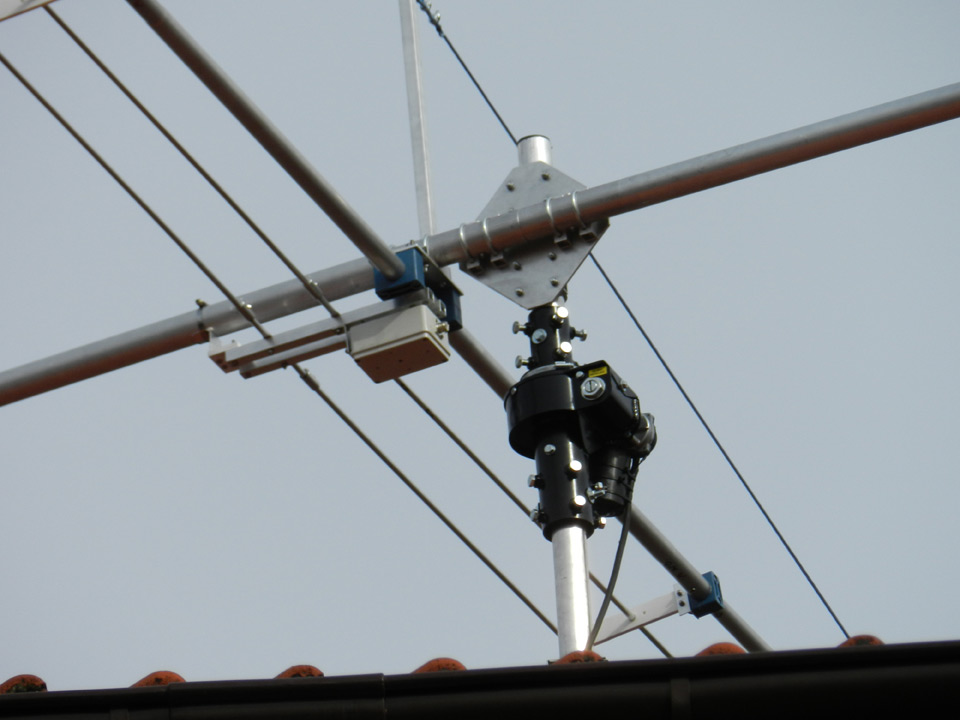

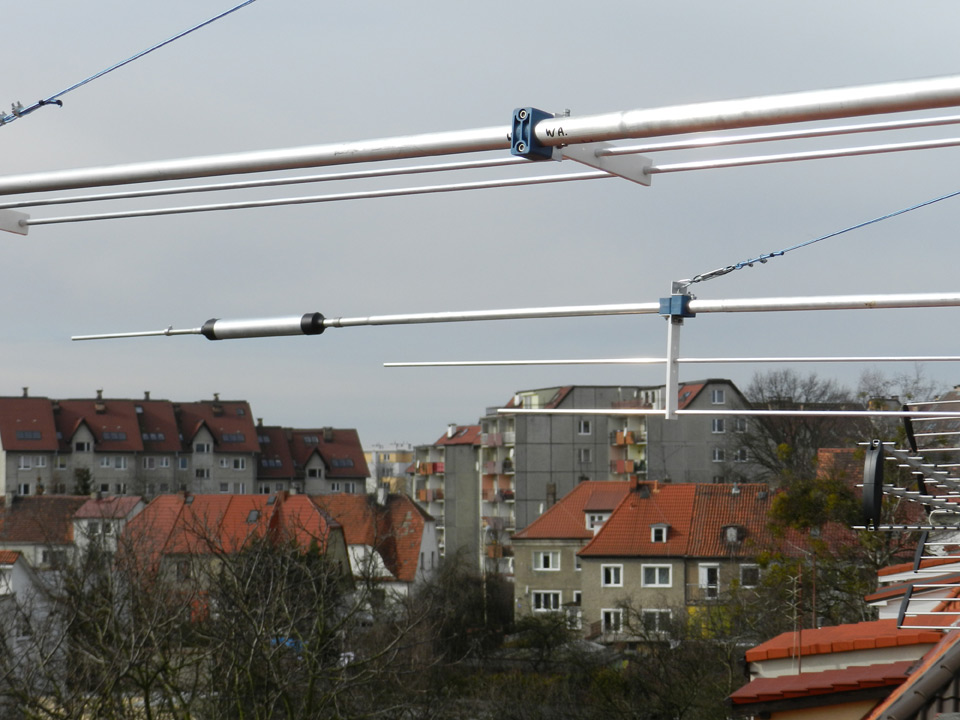

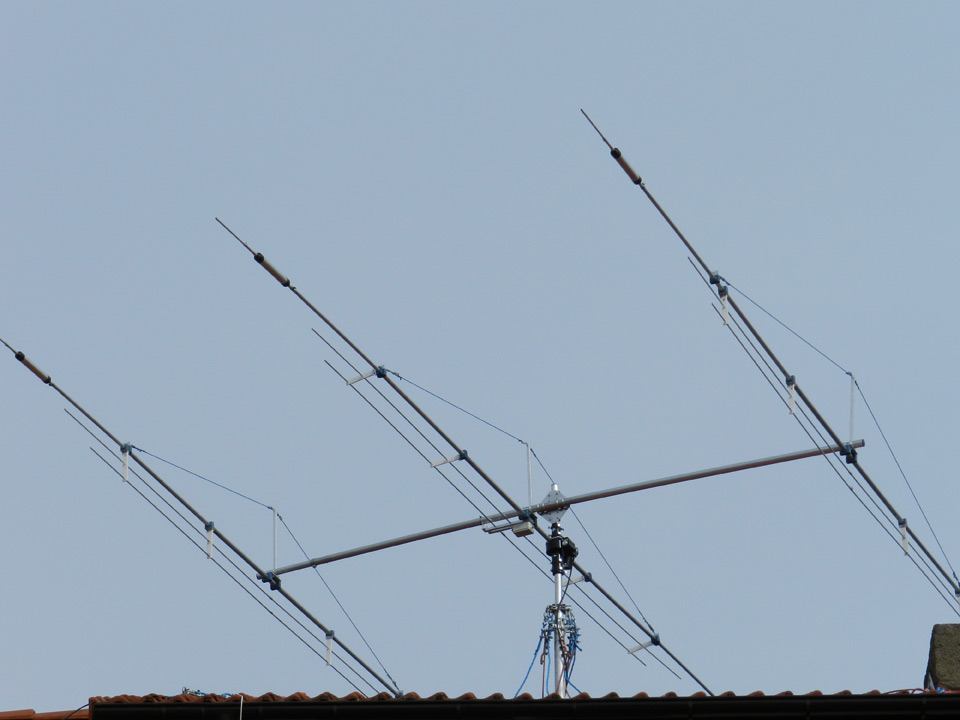

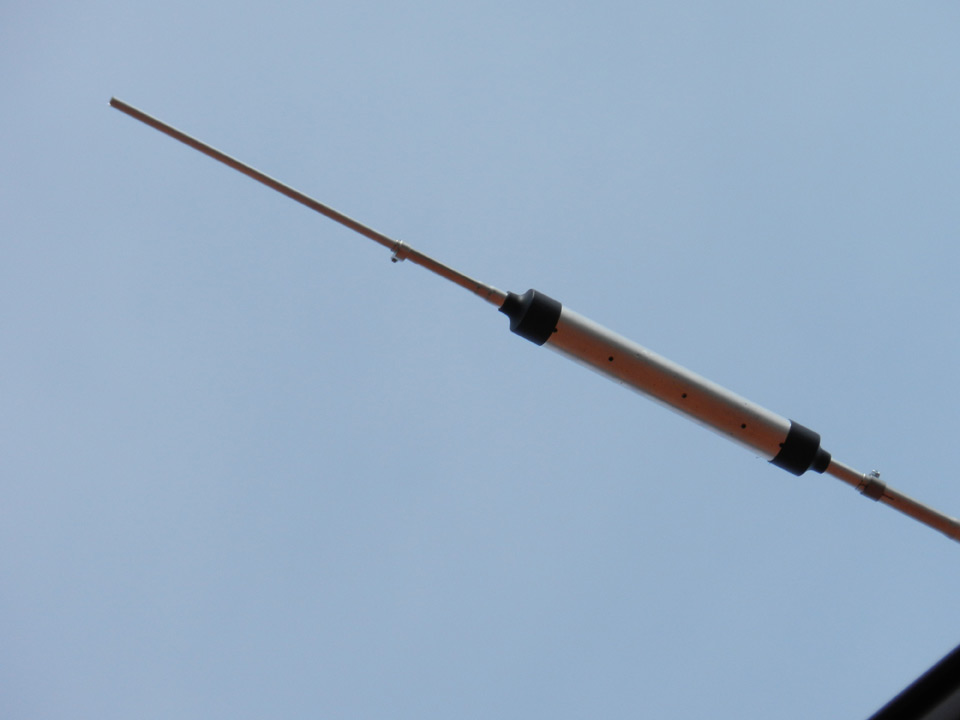

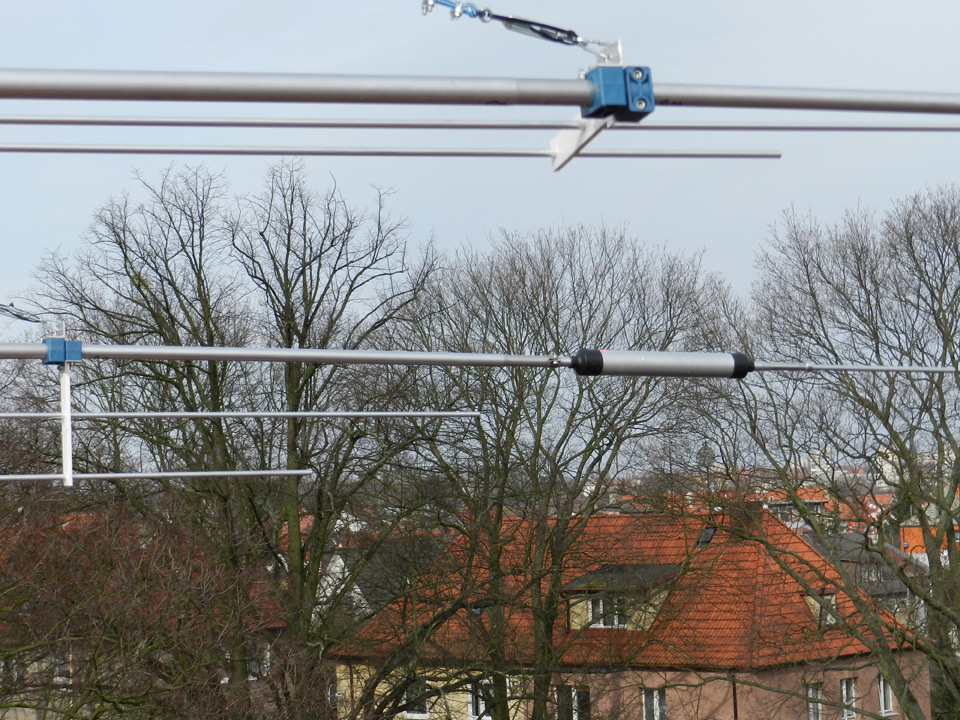

Uwaga: Fotki anteny na opuszczonym maszcie!
Częstotliwość: 28, 24, 21, 18, 14 MHz
Ilość elementów: 3
Zysk: 8 – 8,5 dBi
Tłumienie przód – tył: 16 – 22 db
Szerokość pasma dla SWR 1,5 :1
– 28 MHz 600 kHz
-24 MHz 100 kHz
– 21 MHz 300 kHz
-18 MHz 100 kHz
– 14 MHz 250 kHz
Maksymalna moc: 1200 W
Zmiana pasma automatyczna
Długość booma: 4,2 m
Najdłuższy element: 9,4 m
Minimalna wysokość masztu przy montażu na dachu: 7,5 m
Minimalna wysokość masztu przy montażu na ziemi: 8 m

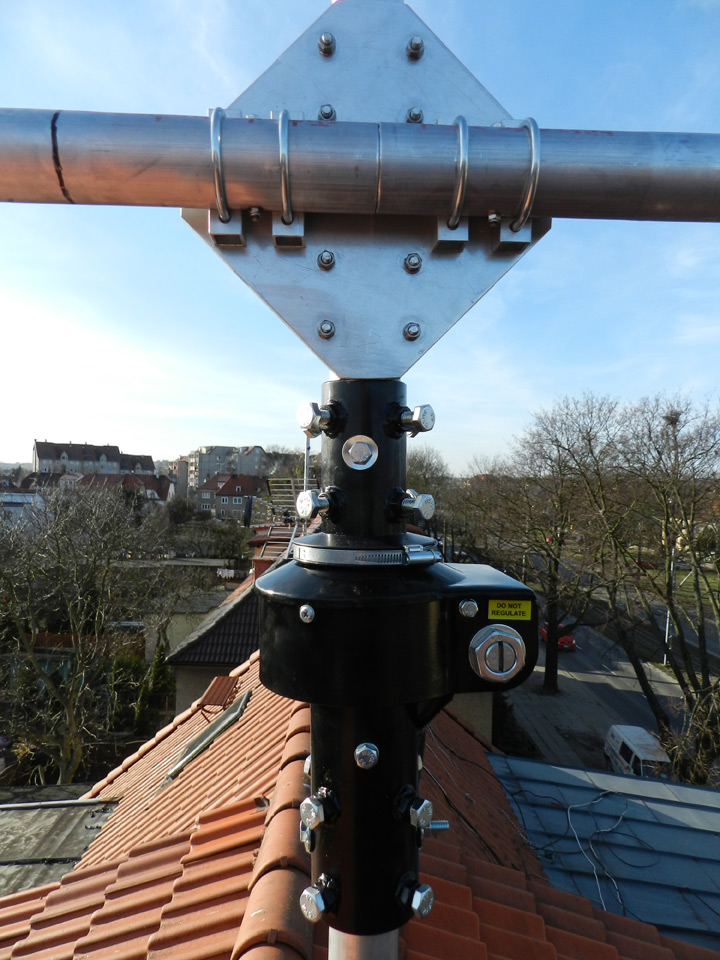

Średnica zakończenia masztu do zamocowania anteny: 50 mm lub 60 mm
Waga anteny: 19 kg
73!
Robert SQ1SDX | SN1E
