Beam 3 el. 6 pasm – update

Lipiec 23rd, 2013

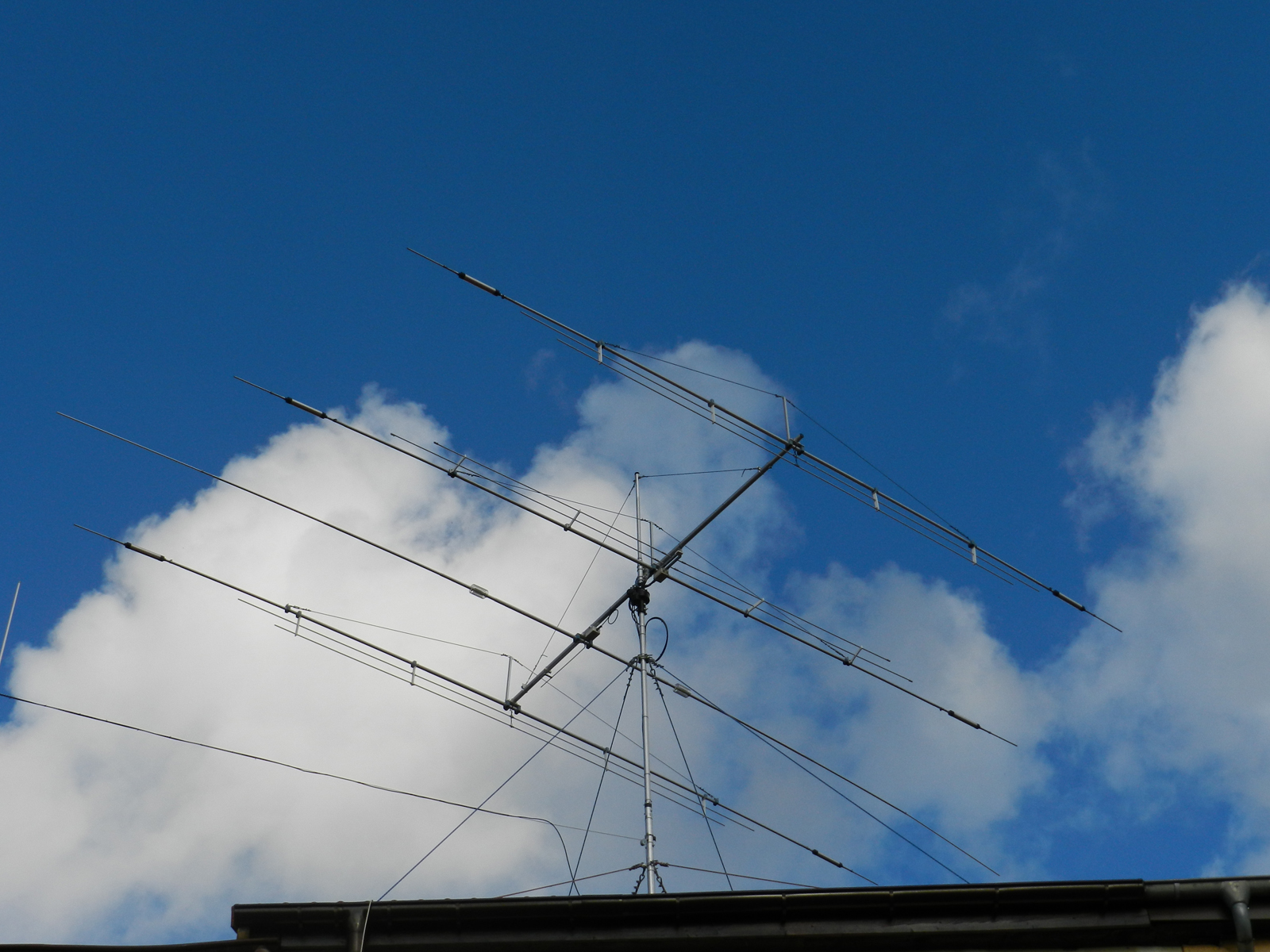

Witam serdecznie w minioną sobotę po 6 godzinach prac dachowo-antenowych

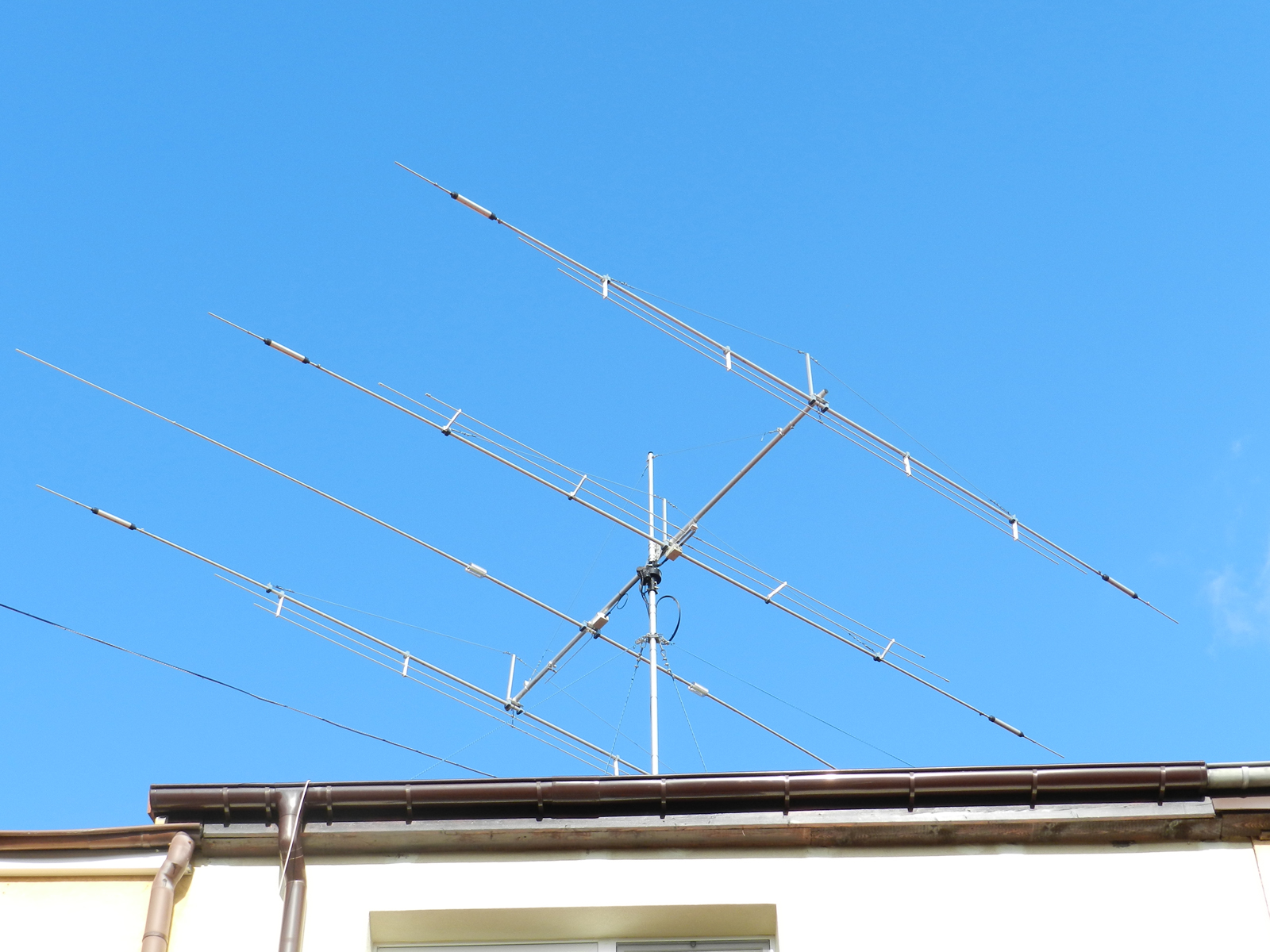

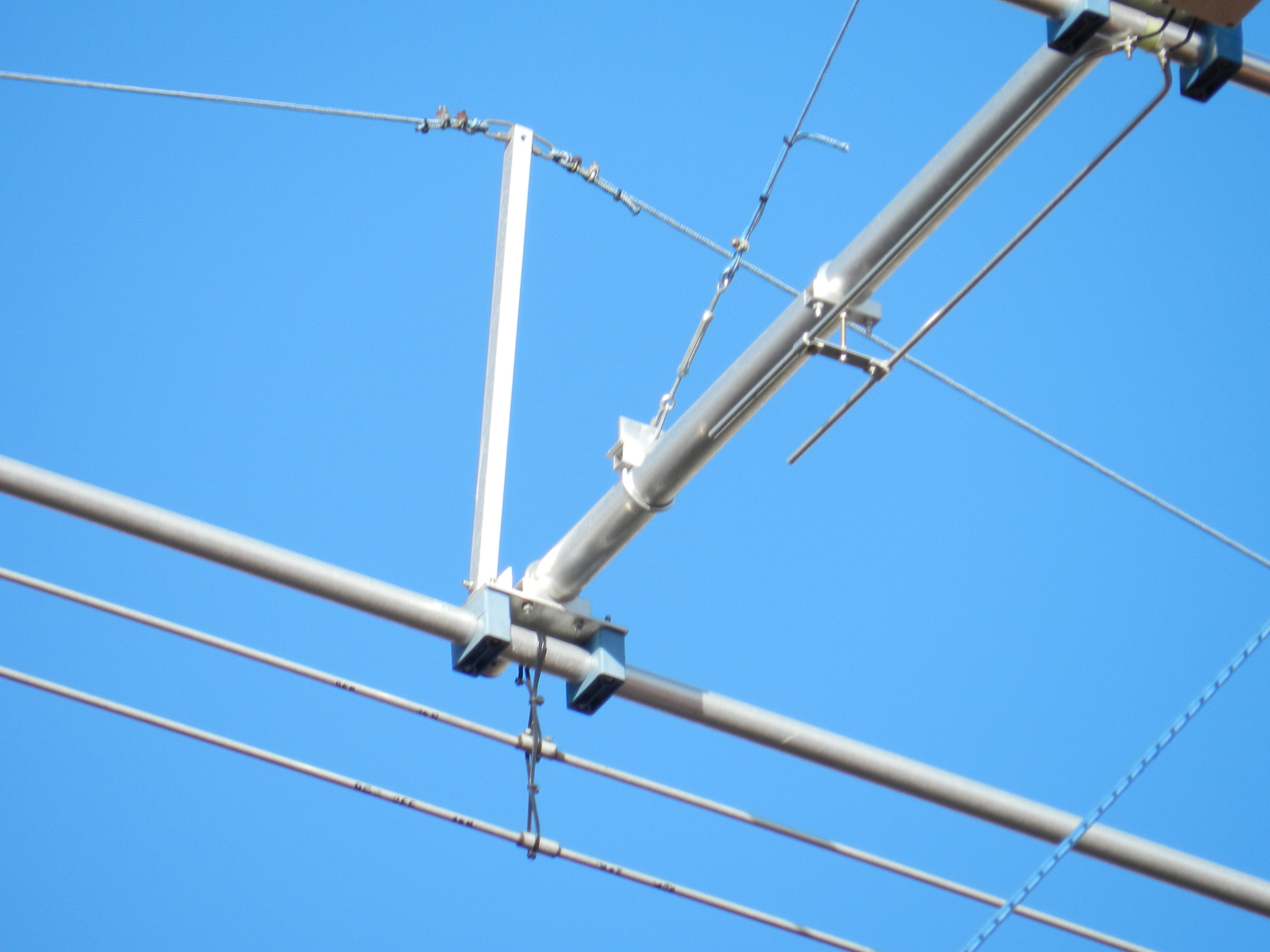

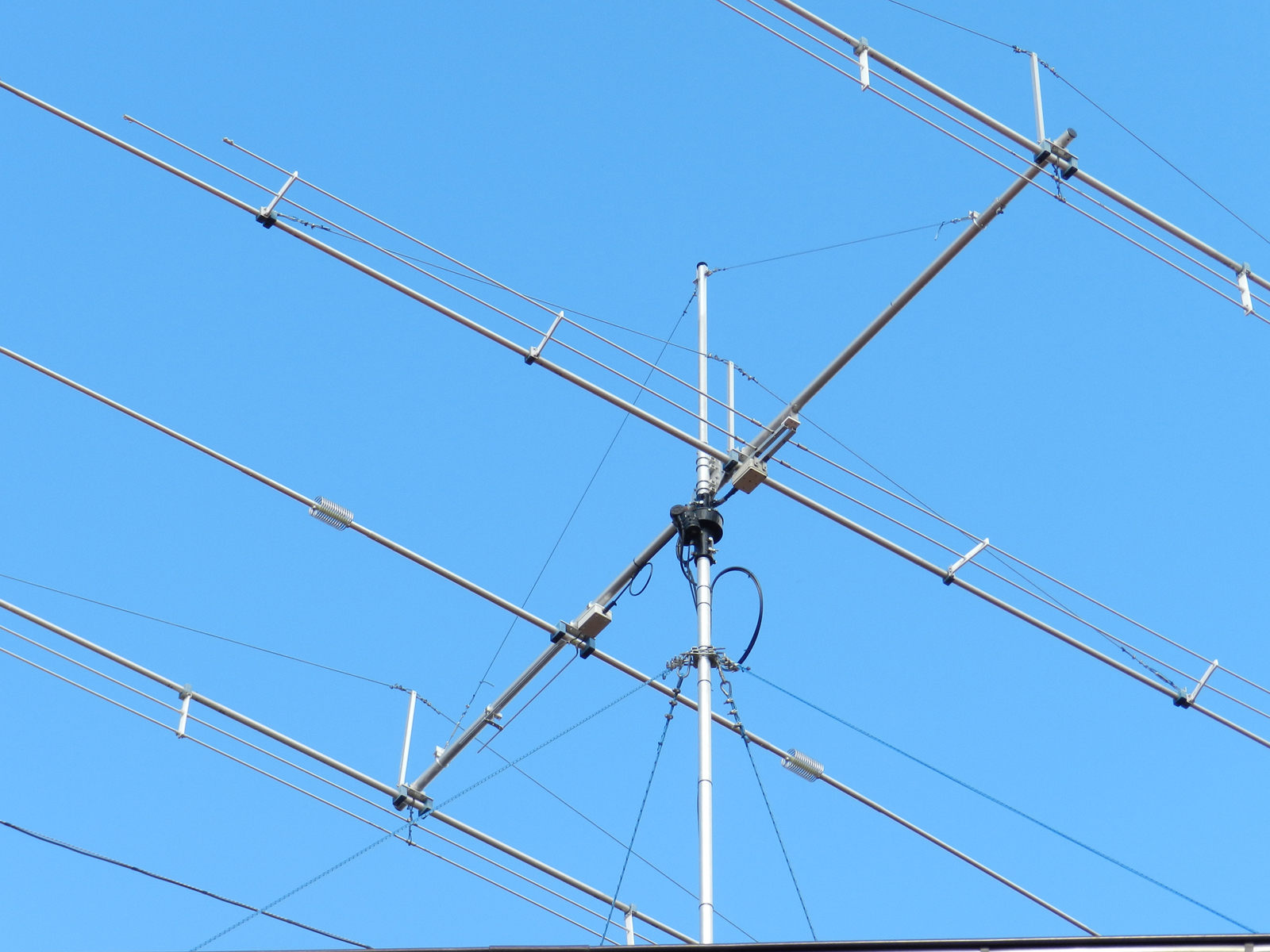

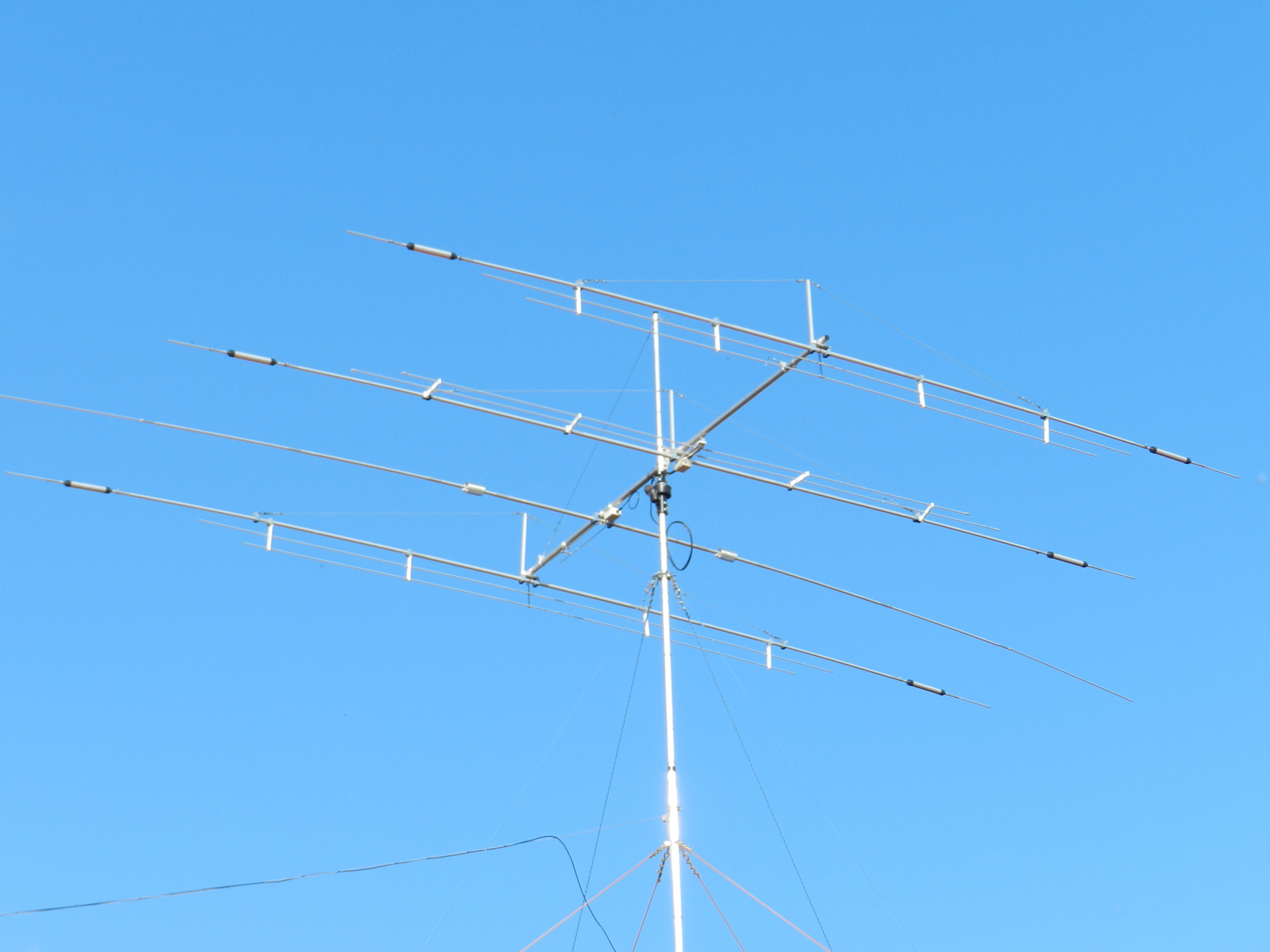

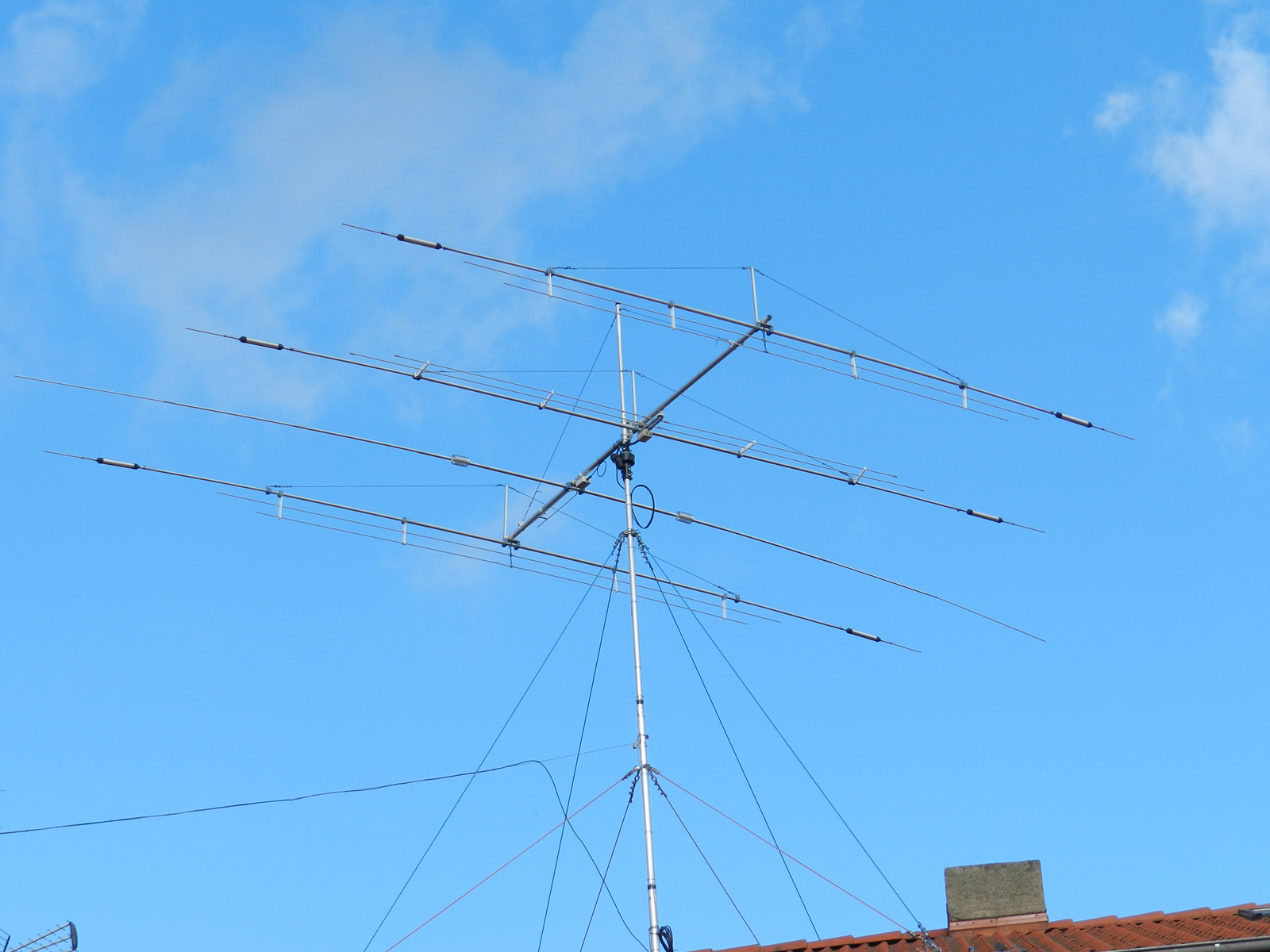

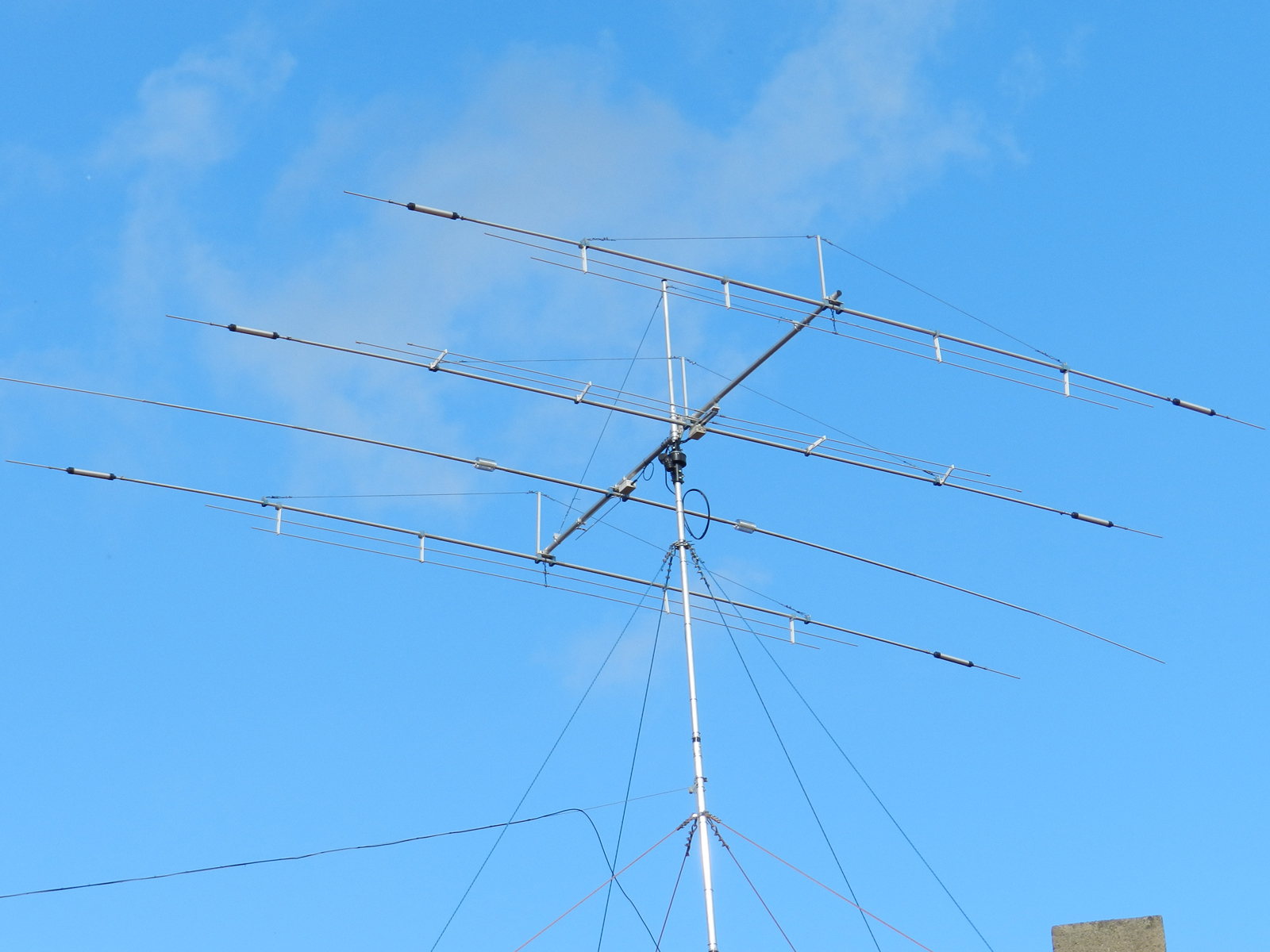

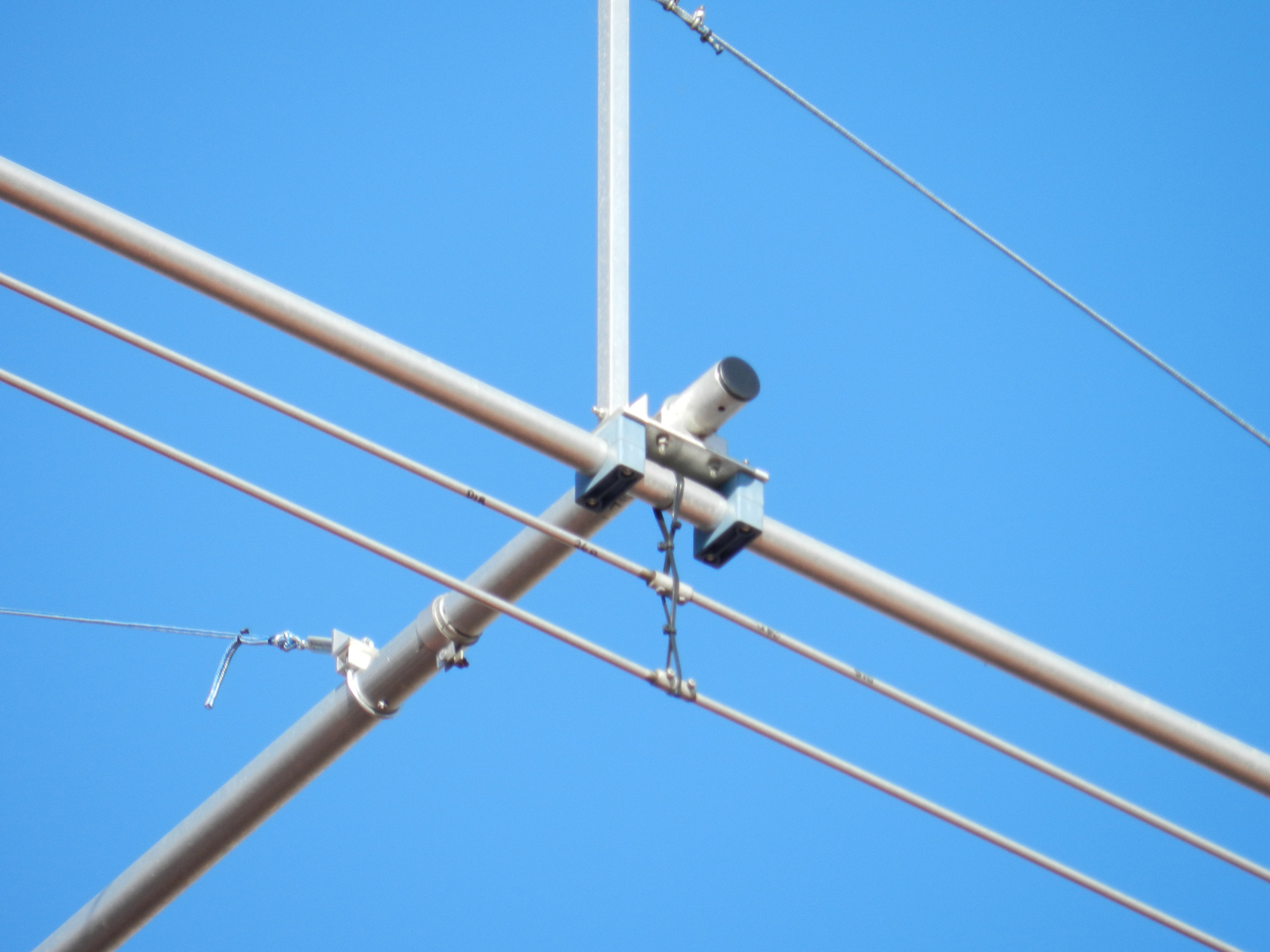

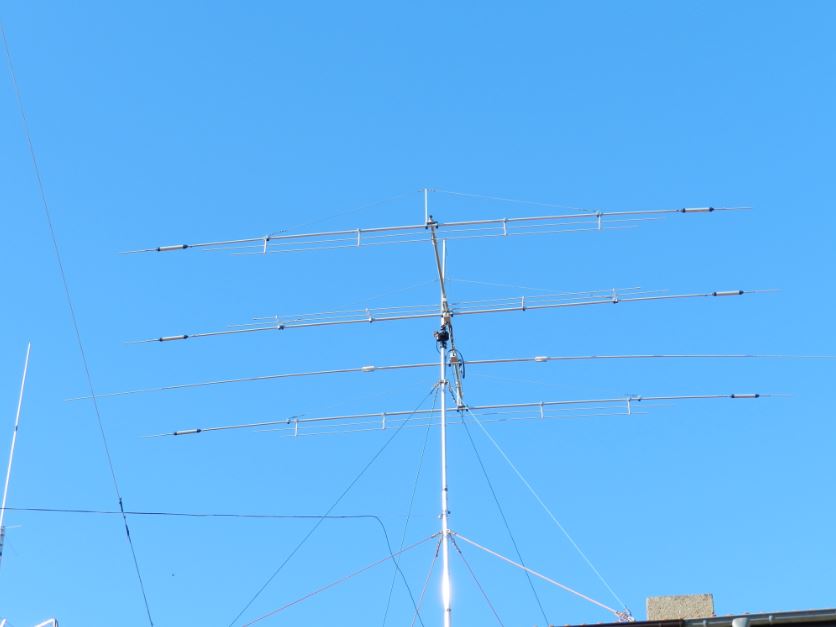

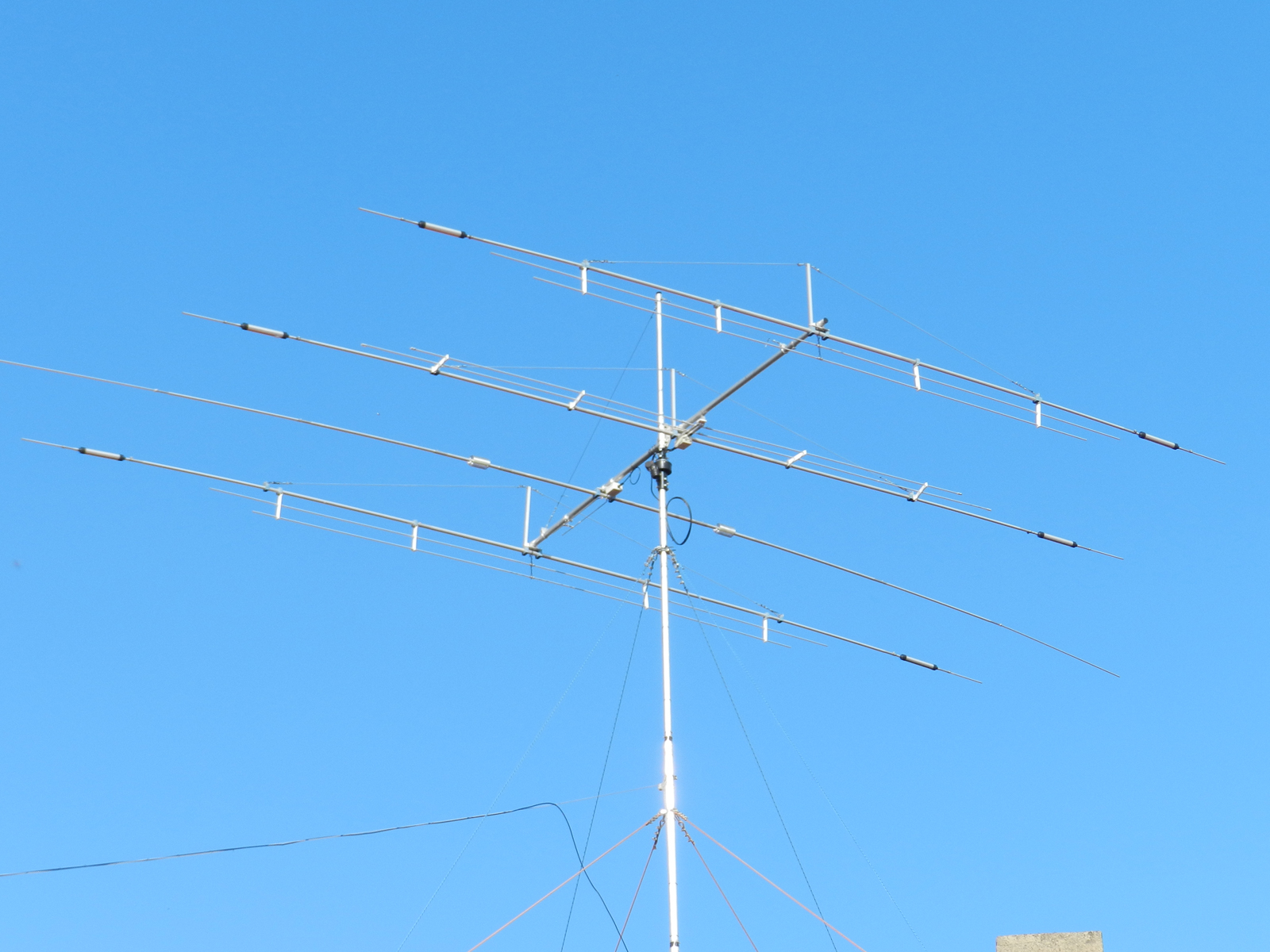

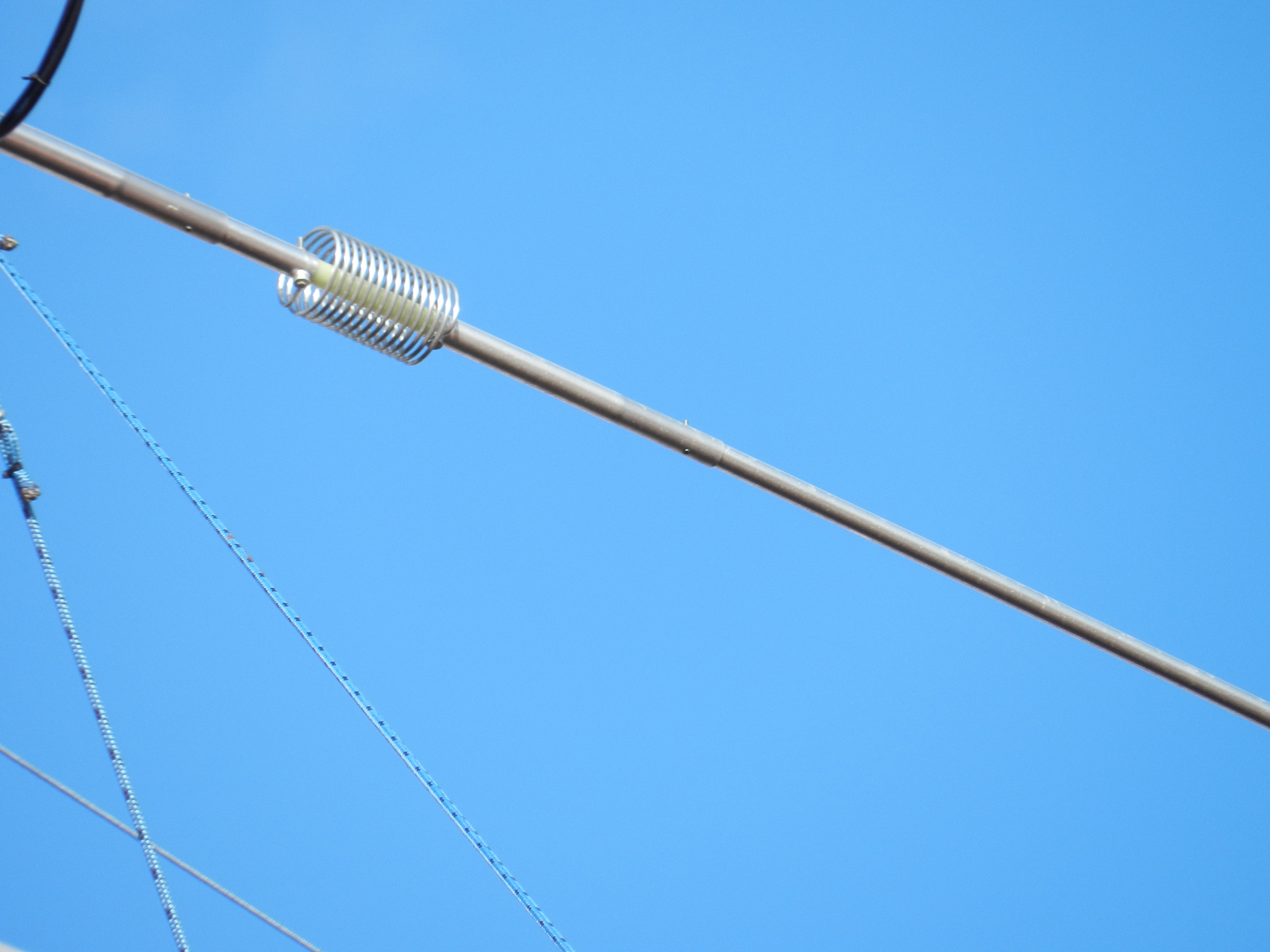

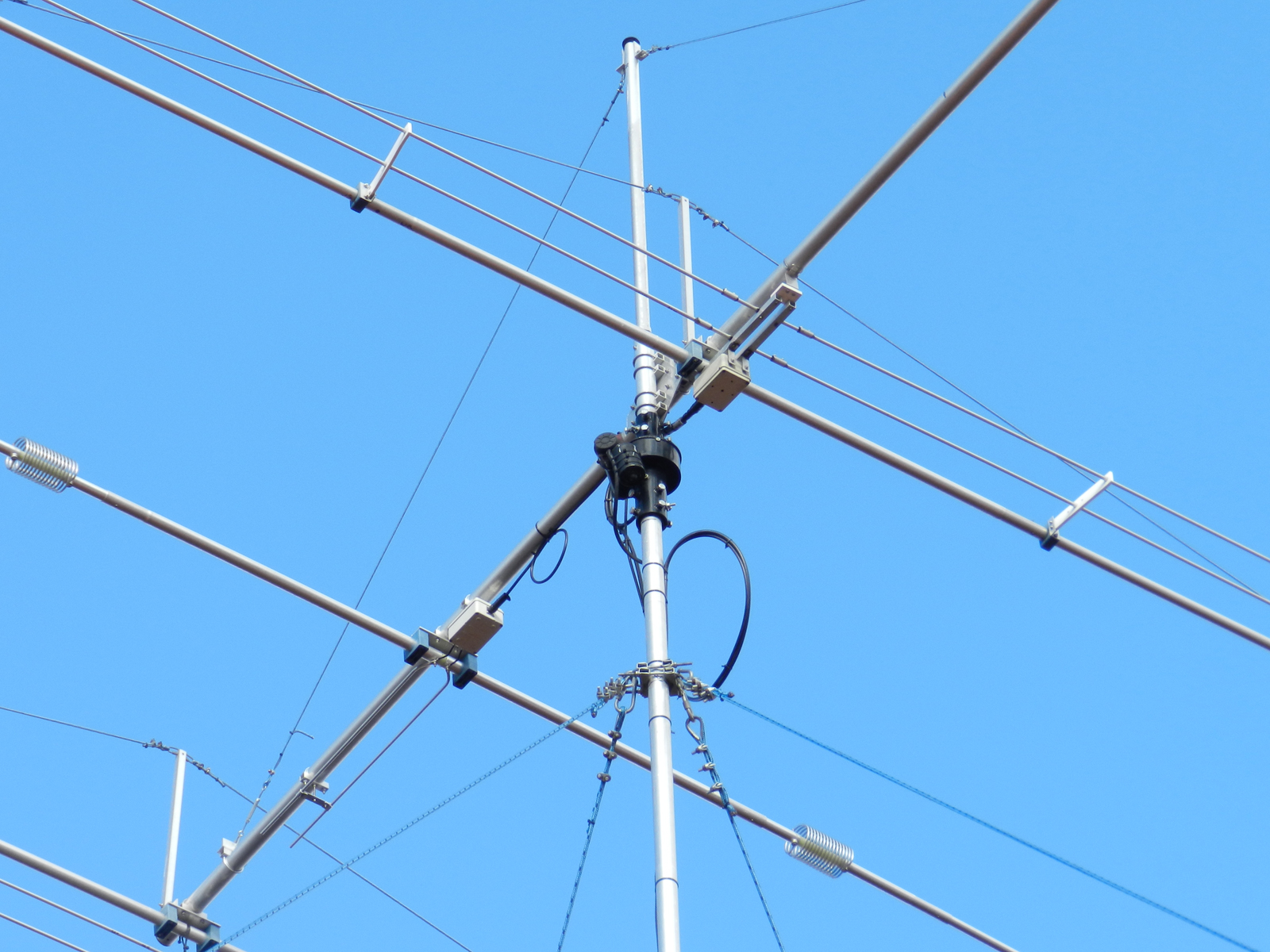

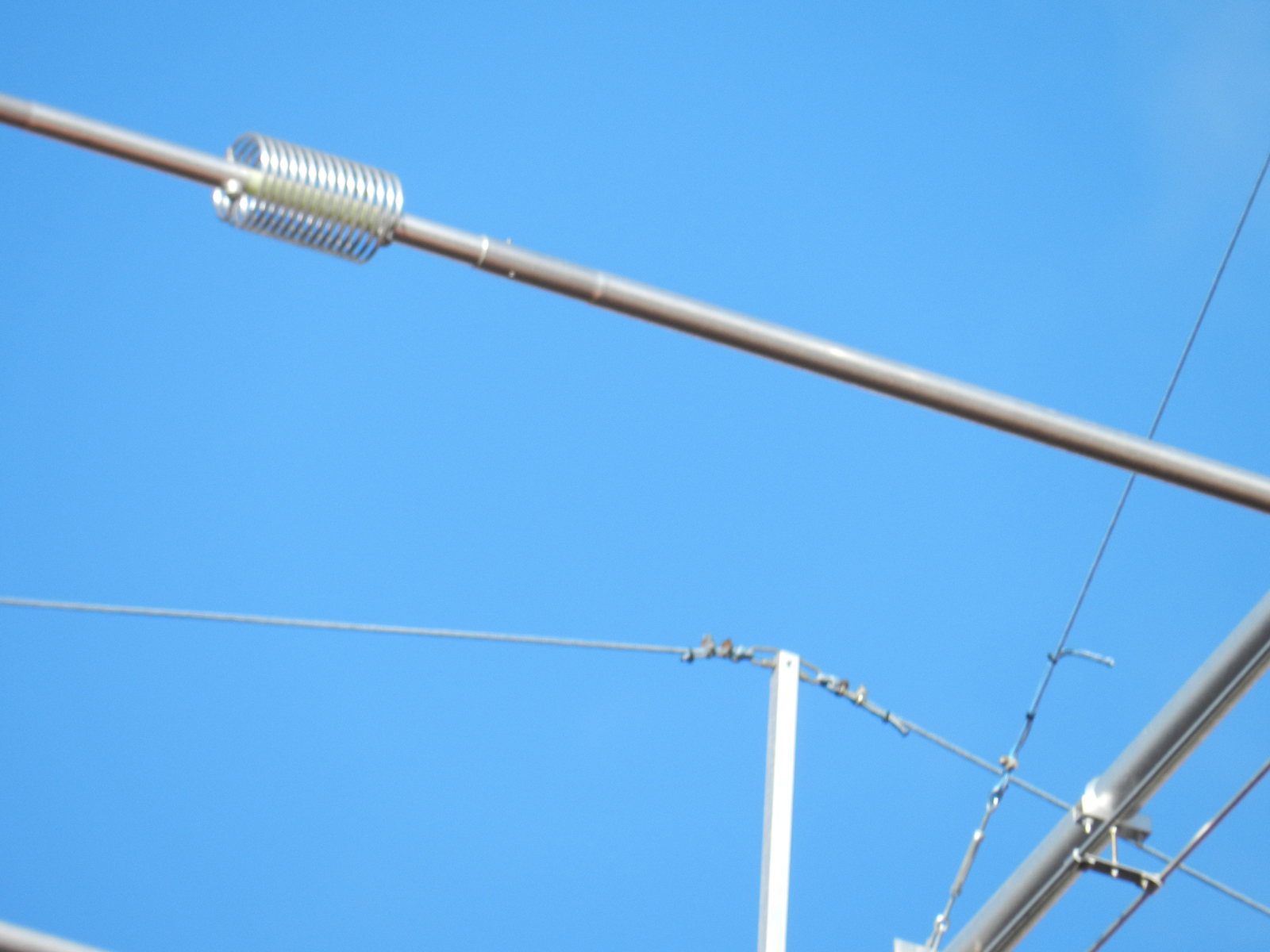

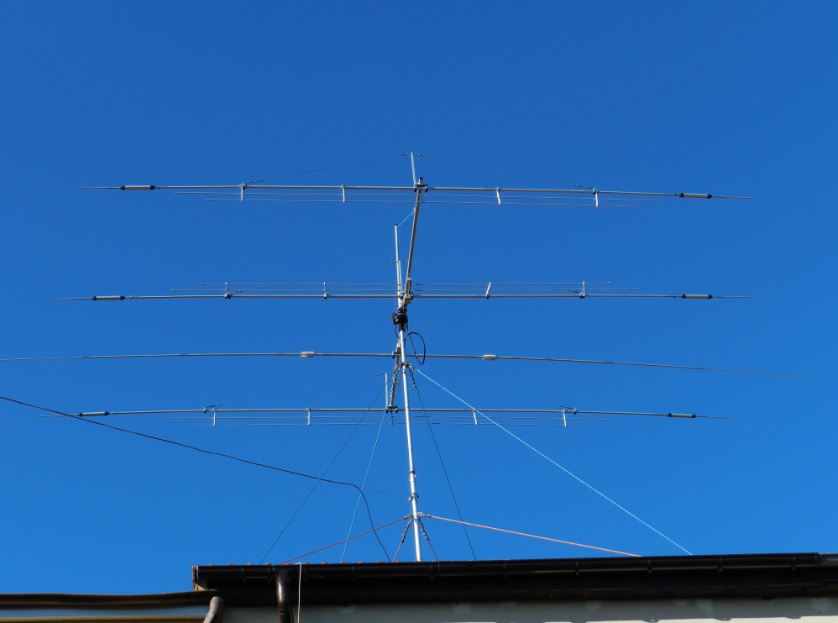

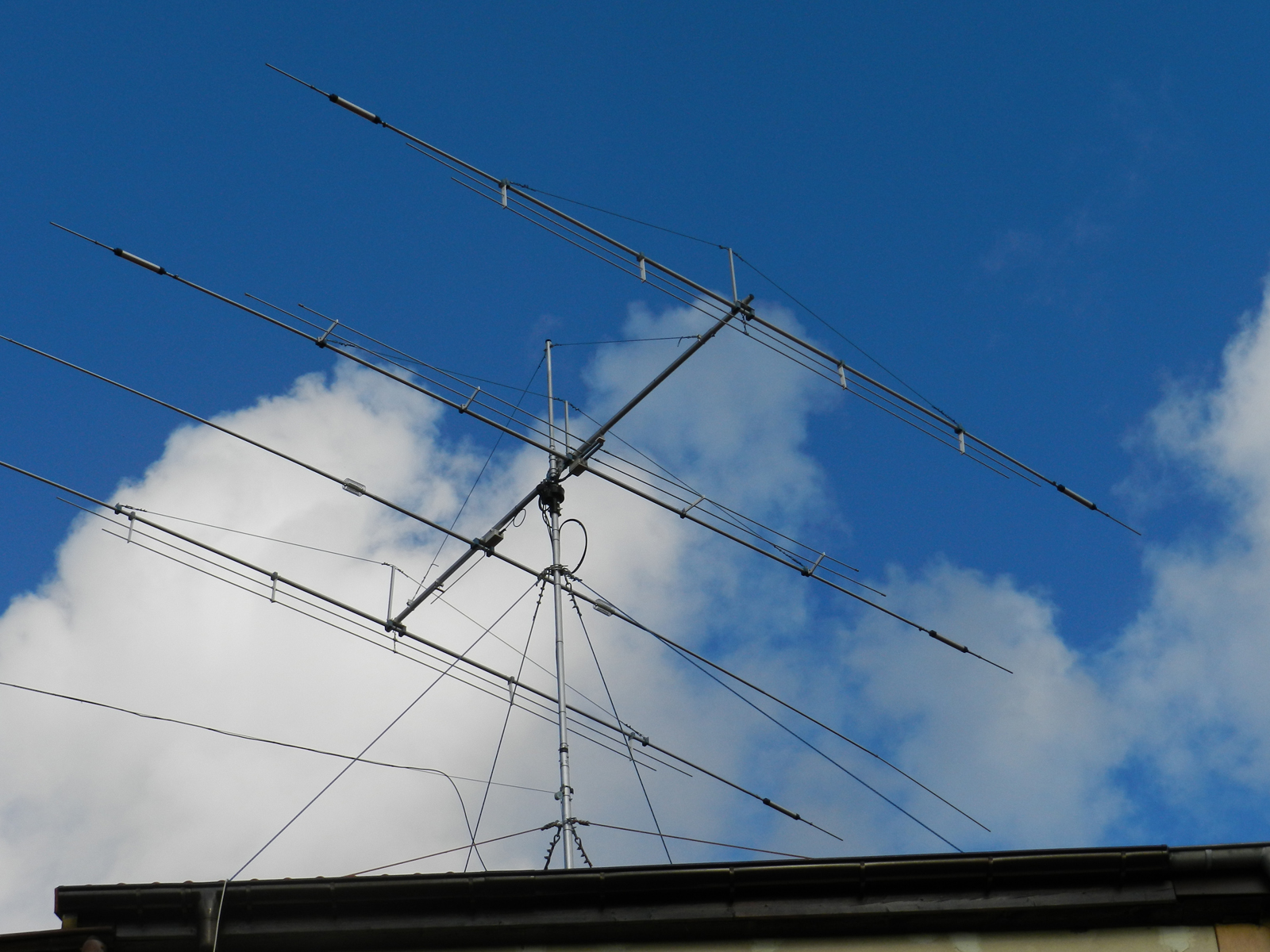

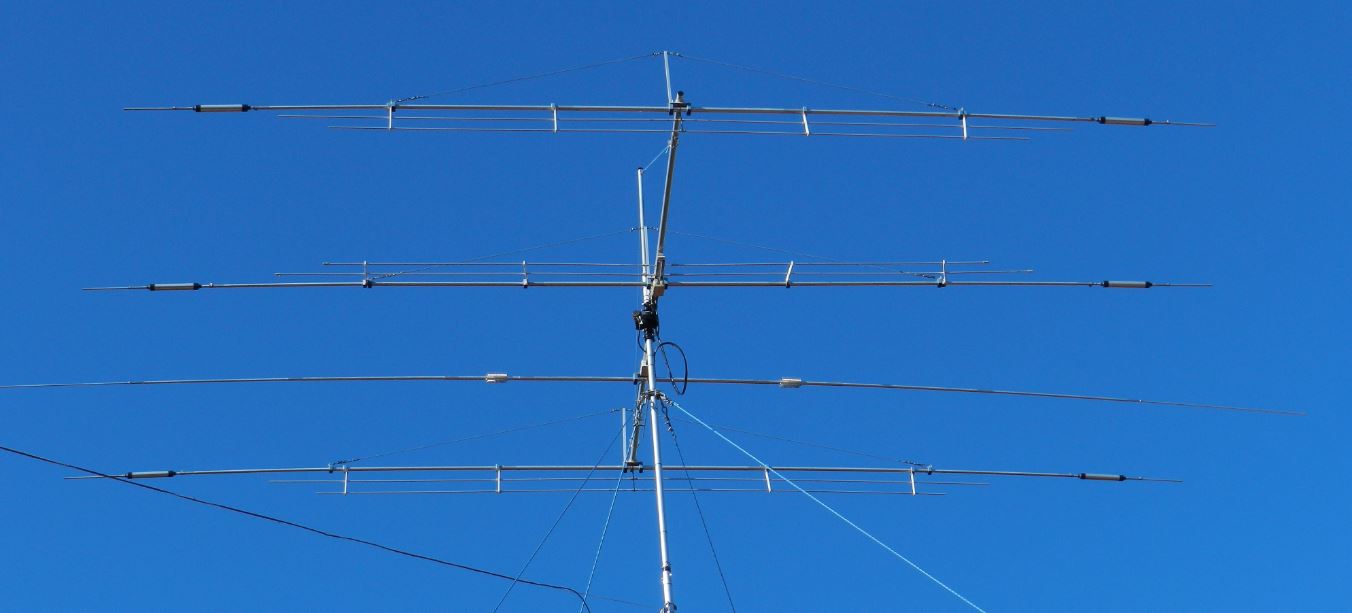

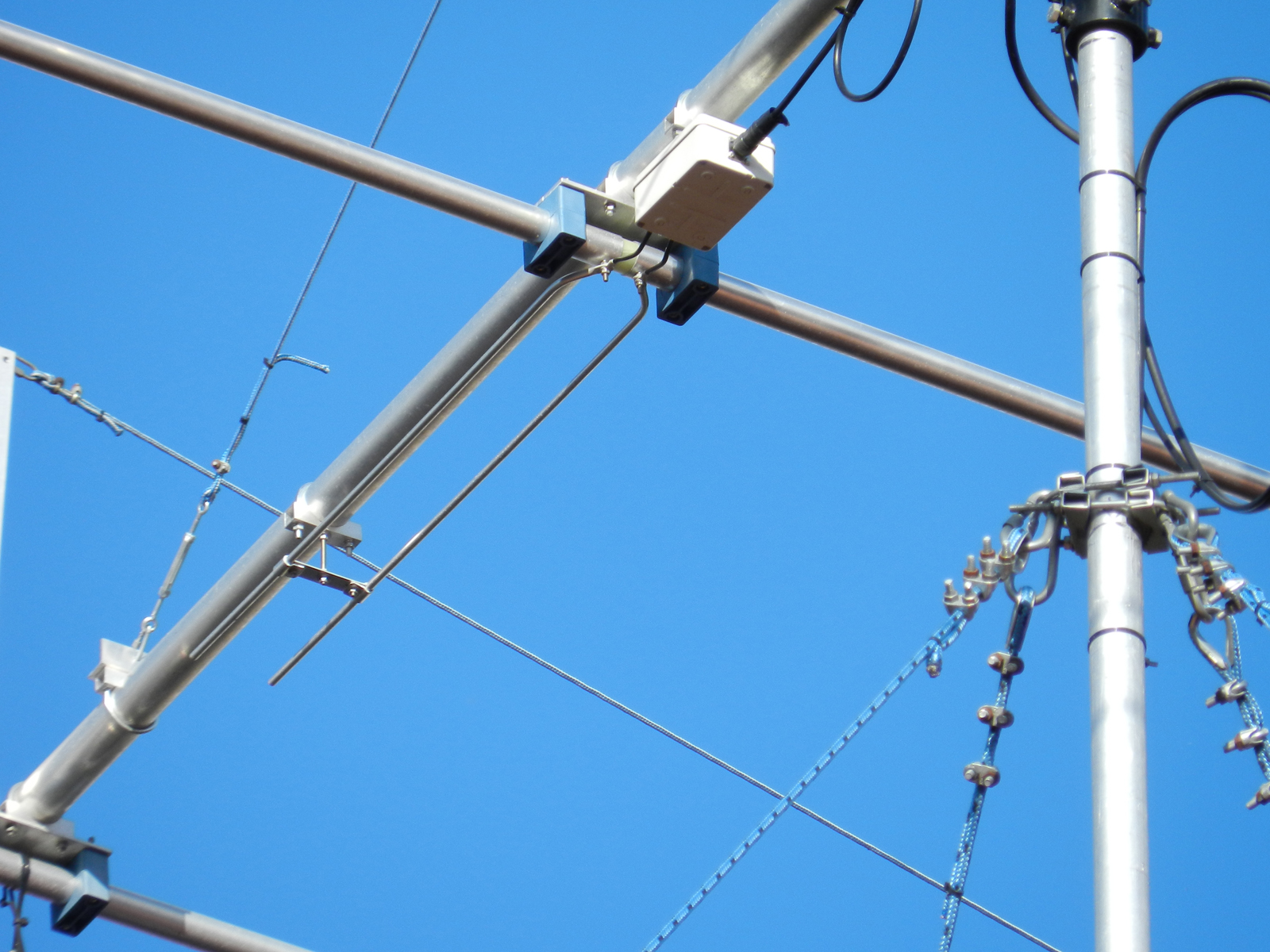

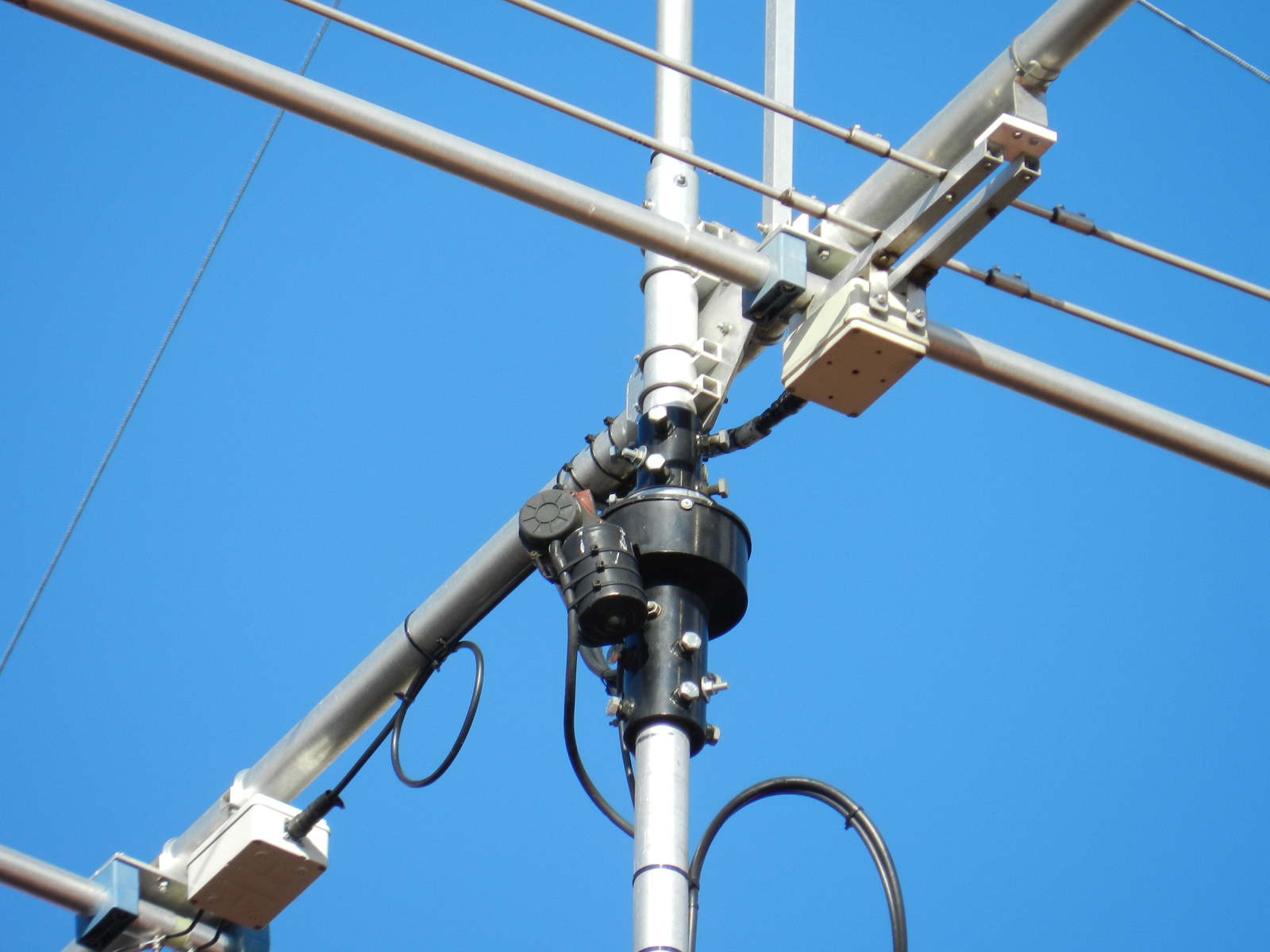

zamontowałem dipol obrotowy na mojej antenie beam 3 elementy 5 pasm od Waldka SP7GXP .



Dla przypomnienia parametry anteny:

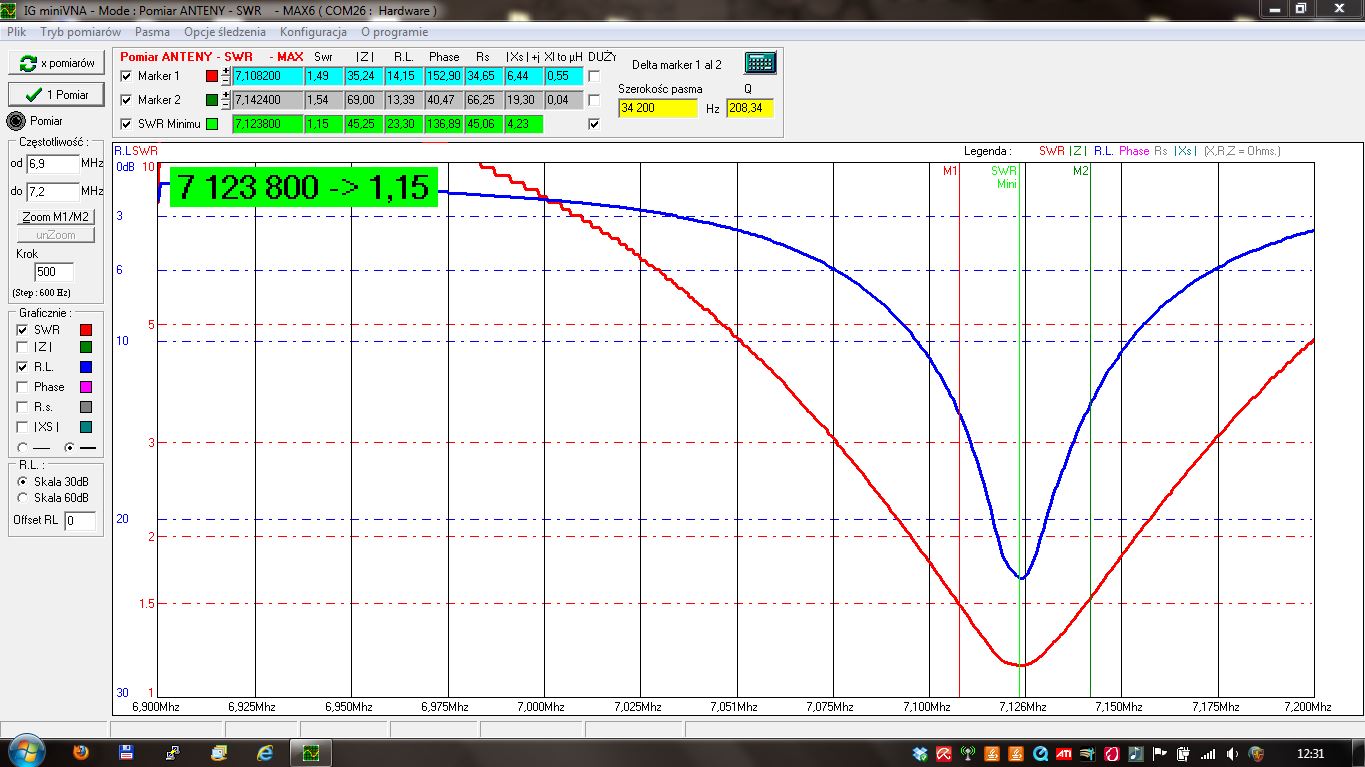

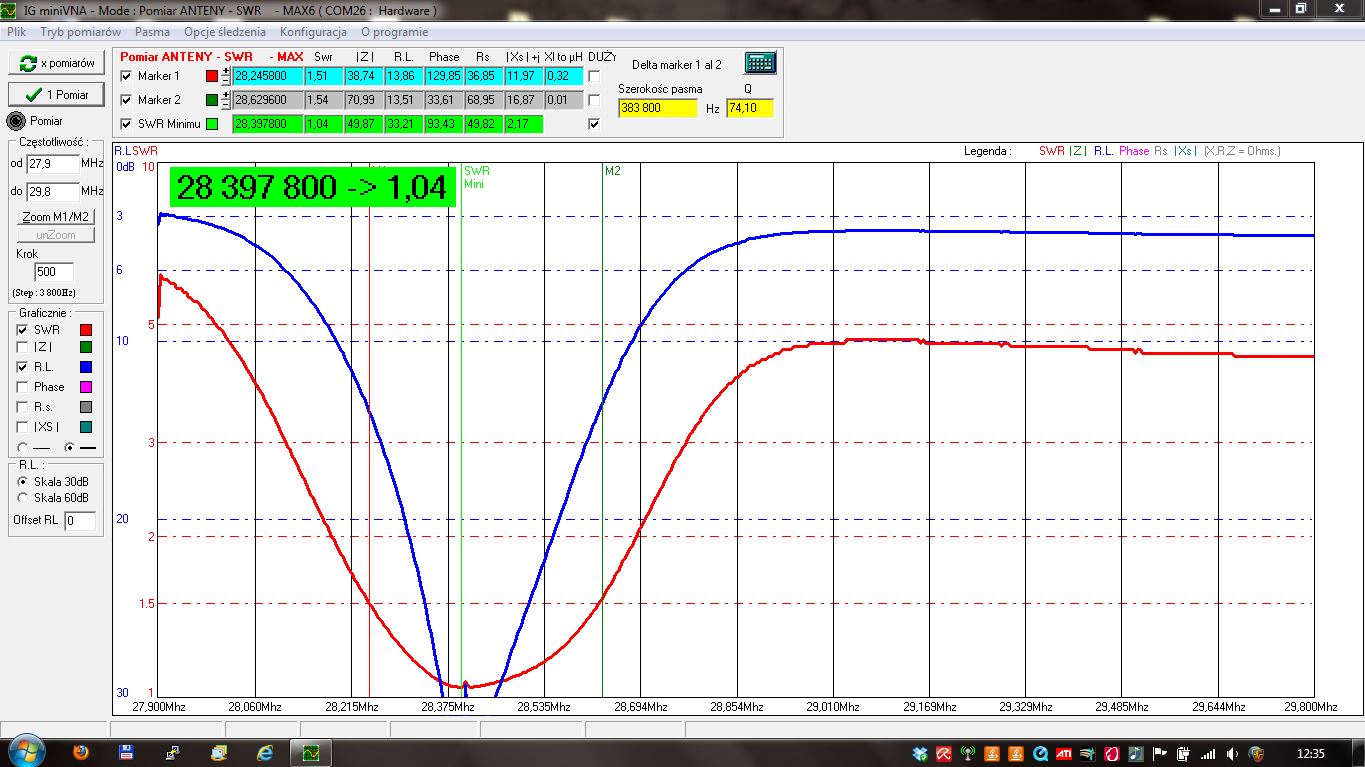

  • Częstotliwość: 28, 24, 21, 18, 14, 7 MHz
  • Ilość elementów (28, 24, 21, 18, 14 MHz): 3
  • Ilość elementów (7 MHz): 1
  • Zysk: 8 – 8,5 dBi
  • Tłumienie przód – tył: 16 – 22 dB

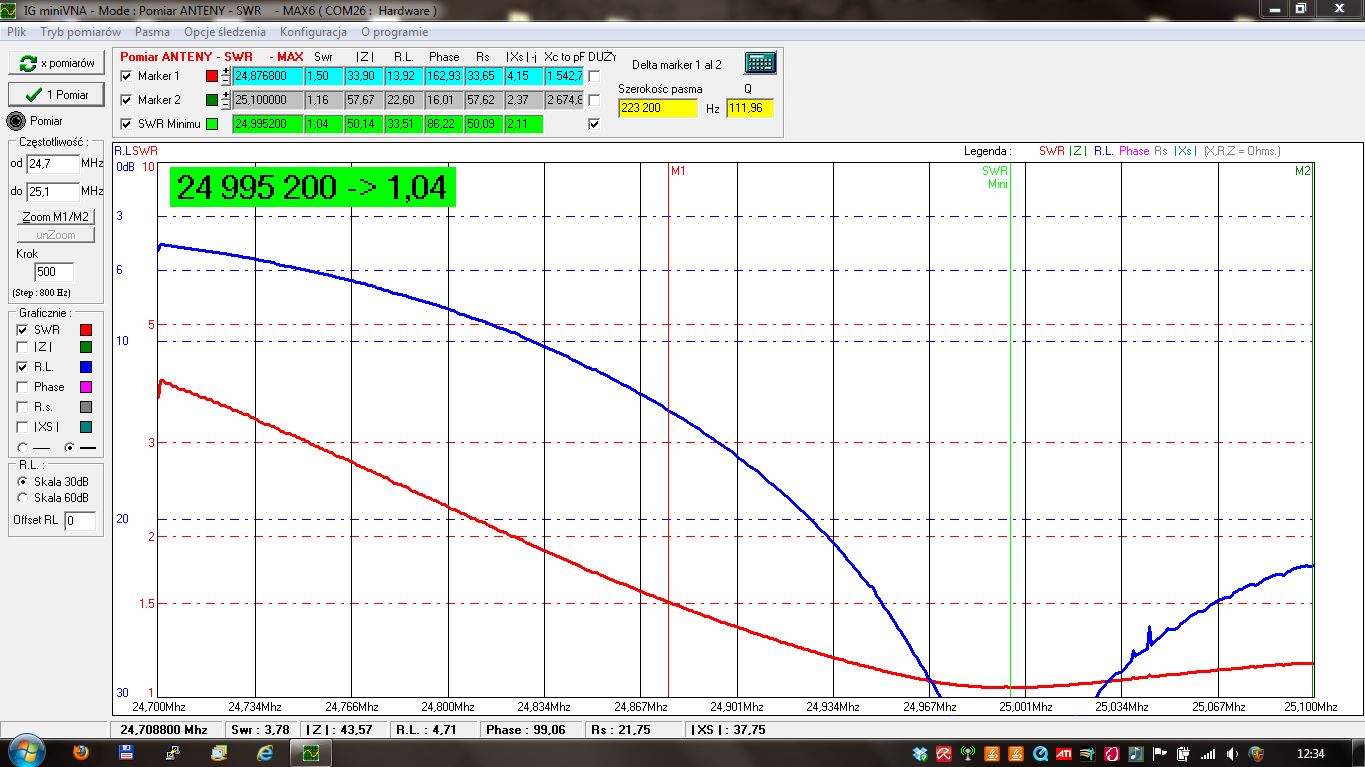

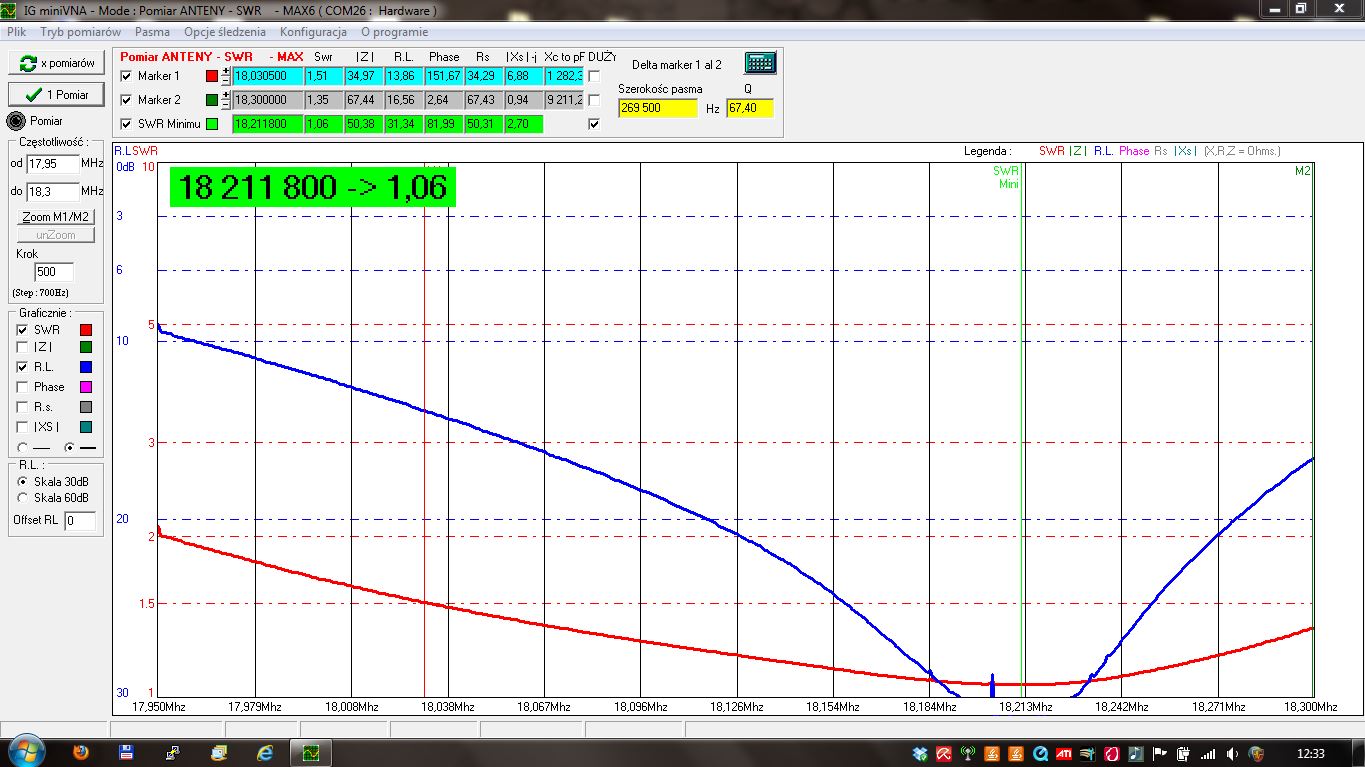

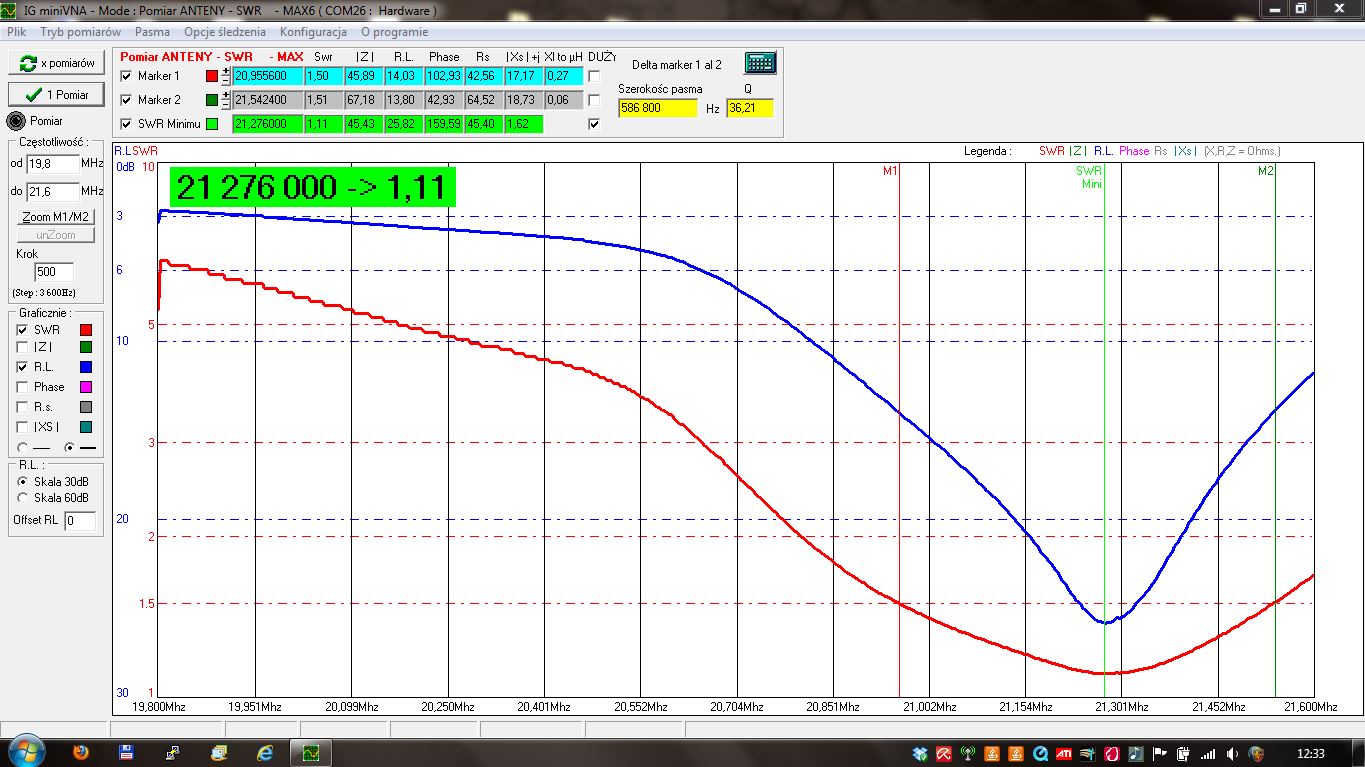

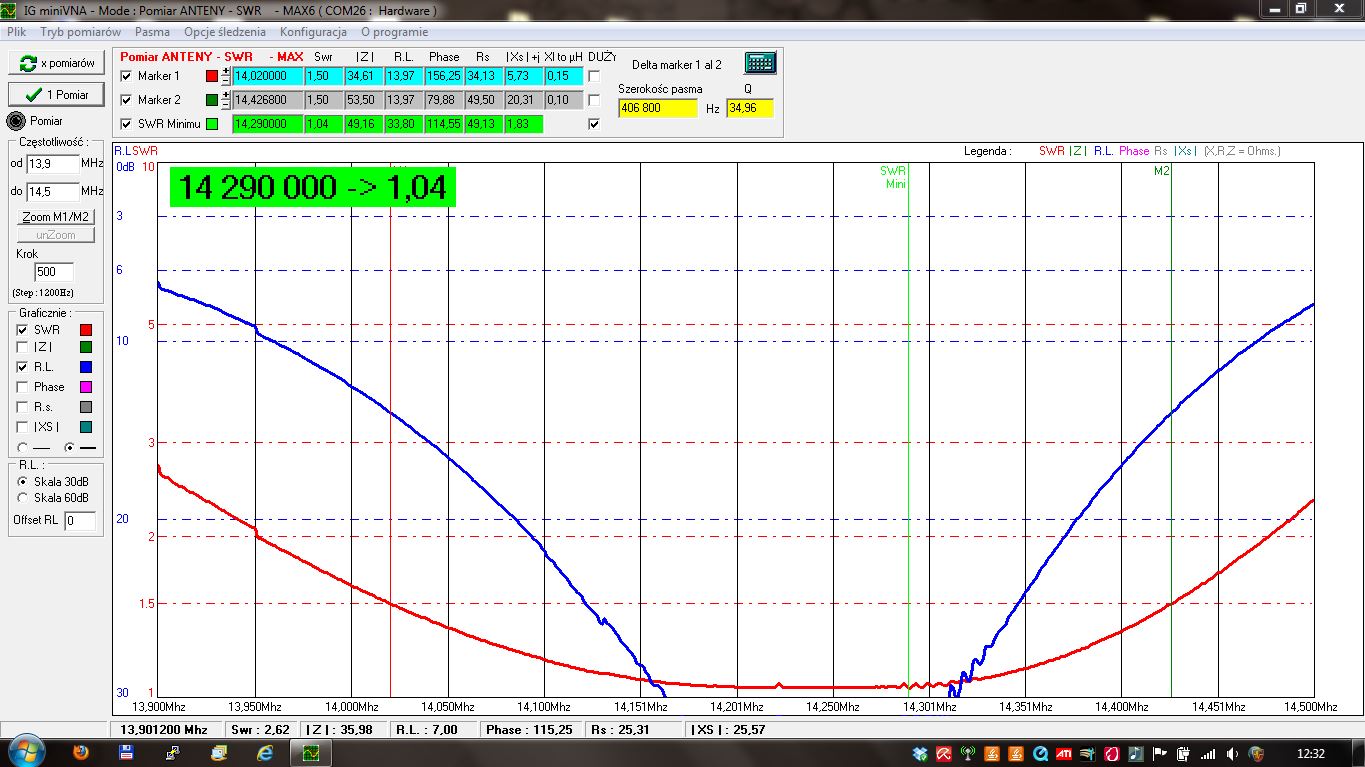

  • Szerokość pasma dla SWR 1,5 :1
    (Bandwidth)- 28 MHz 380 kHz – 24 MHz 200 kHz- 21 MHz 500 kHz- 18 MHz 270 kHz- 14 MHz 400 kHz- 7 MHz 35 kHz
  • Maksymalna moc: 1200 W
  • Zmiana pasma automatyczna
  • Długość booma: 4,2 m
  • Najdłuższy element: 11,5  m
  • Minimalna wysokość masztu przy montażu na dachu: 4 m (dach nie może być pokryty blachą)
  • Minimalna wysokość masztu przy montażu na ziemi: 7 m
  • Średnica zakończenia masztu do zamocowania anteny: 50 mm lub 60 mm
  • Waga anteny: 23 kg
