Filtr dolnoprzepustowy
18 marca, 2012
Filtr dolnoprzepustowy 27/586 nie nadaje się na wszystkie pasma KF w naszym hobby.

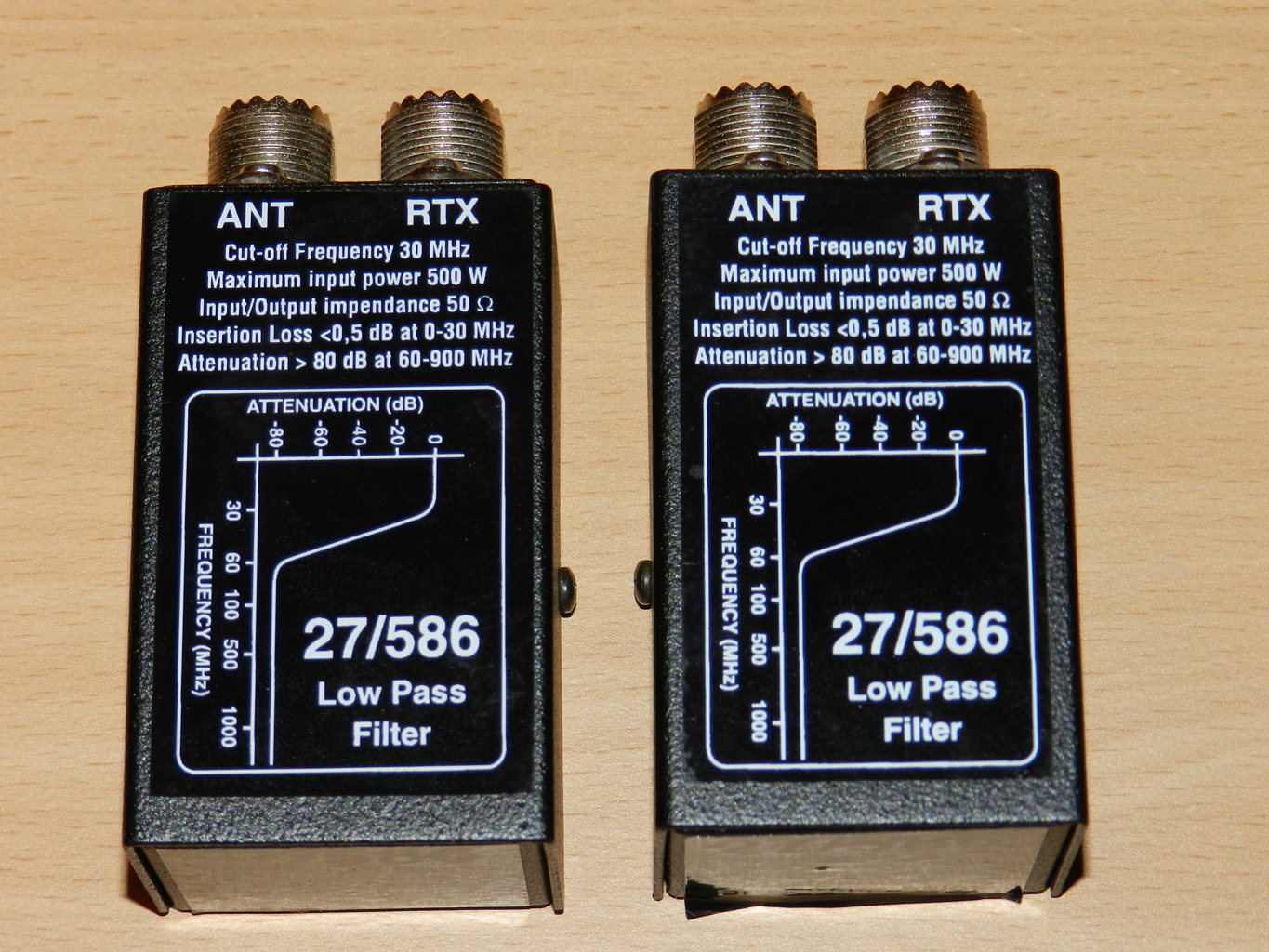

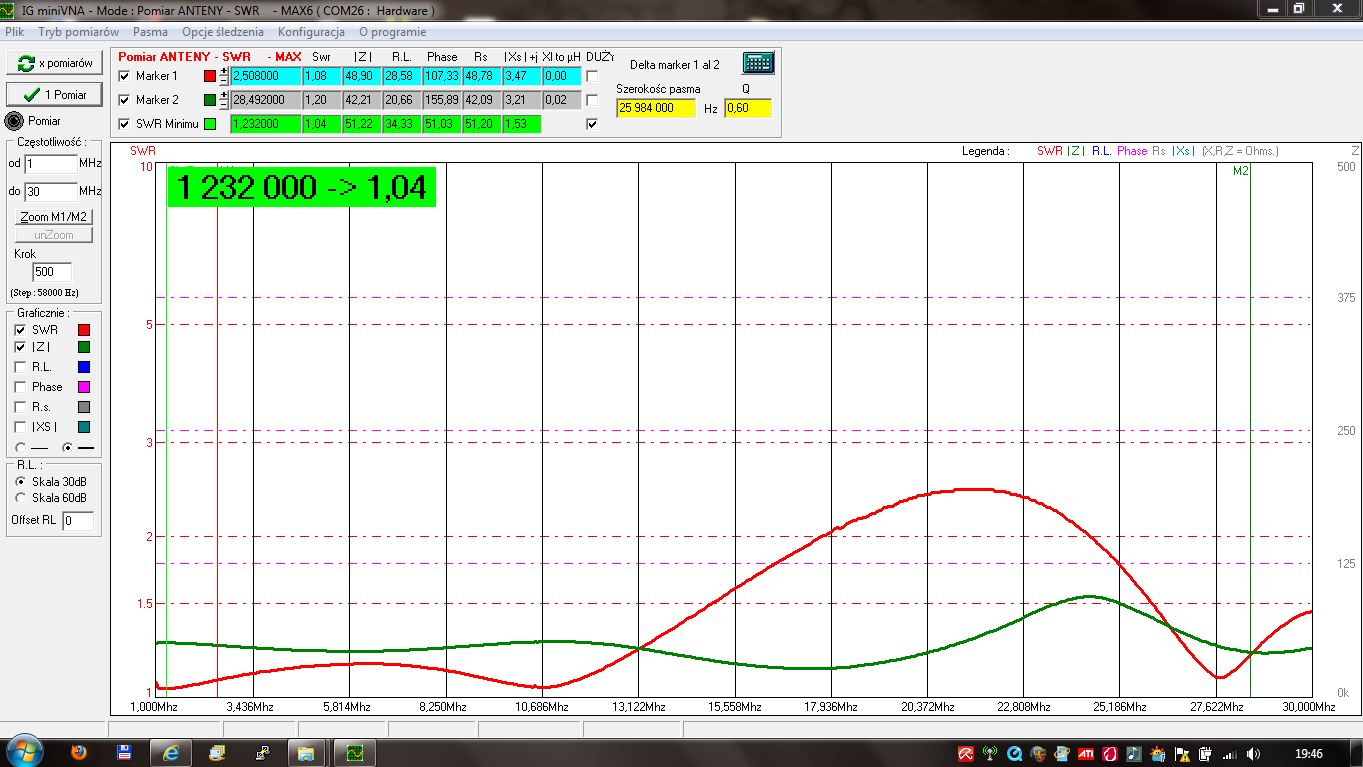

Poniżej przedstawiam pomiary 2 sztuk takiego filtra, oraz sztucznego obciążenia. Jak widać filtr ten nadaje się jedynie na pasma od 160 do 30 metrów oraz pasmo CB.
SWR w pasmach

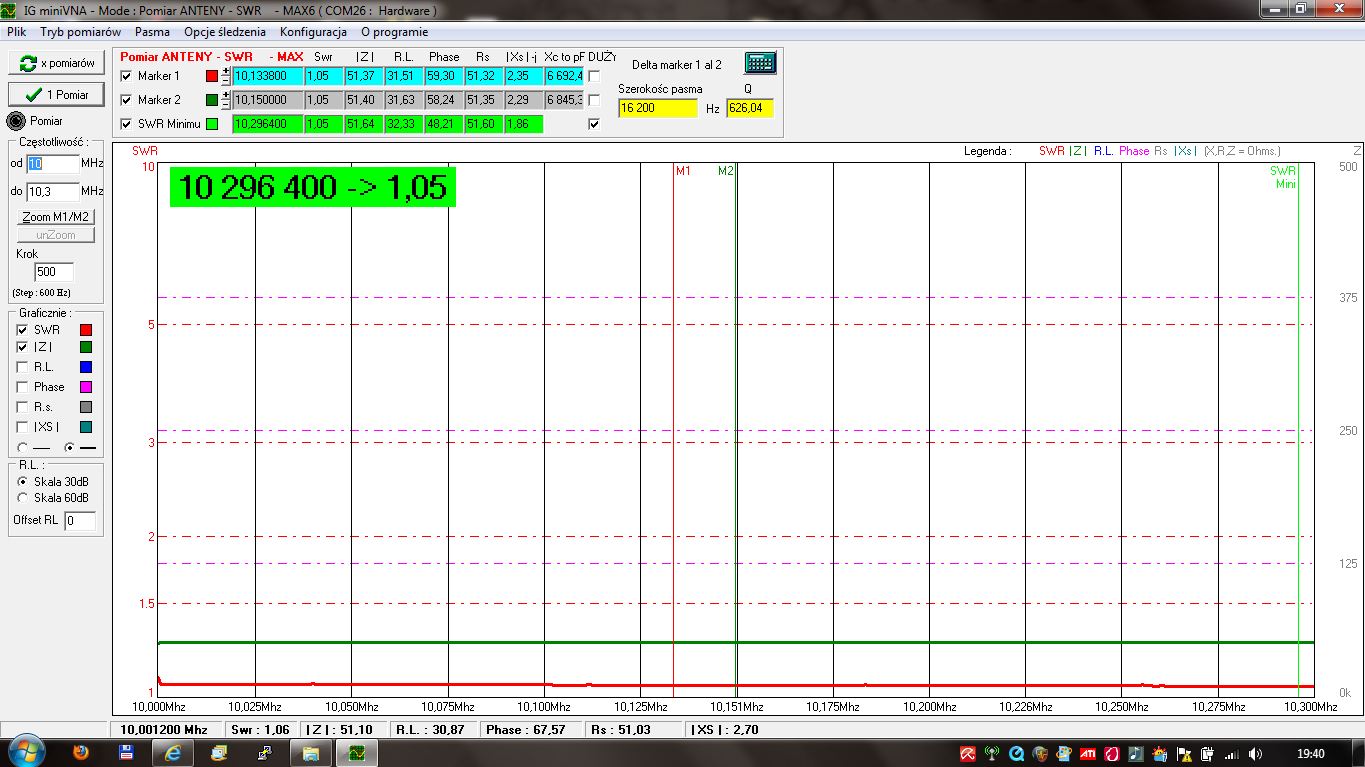

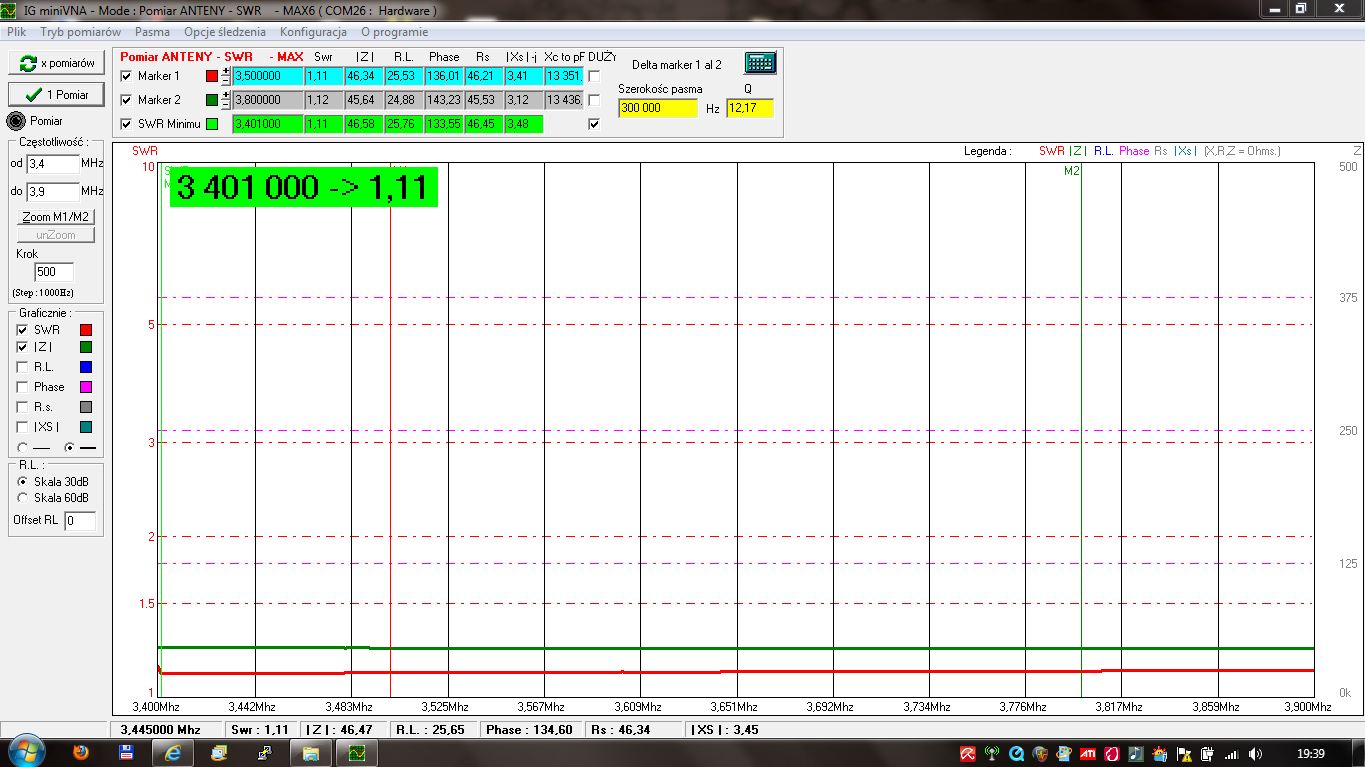

160 do 30 metrów SWR 1,1 : 1

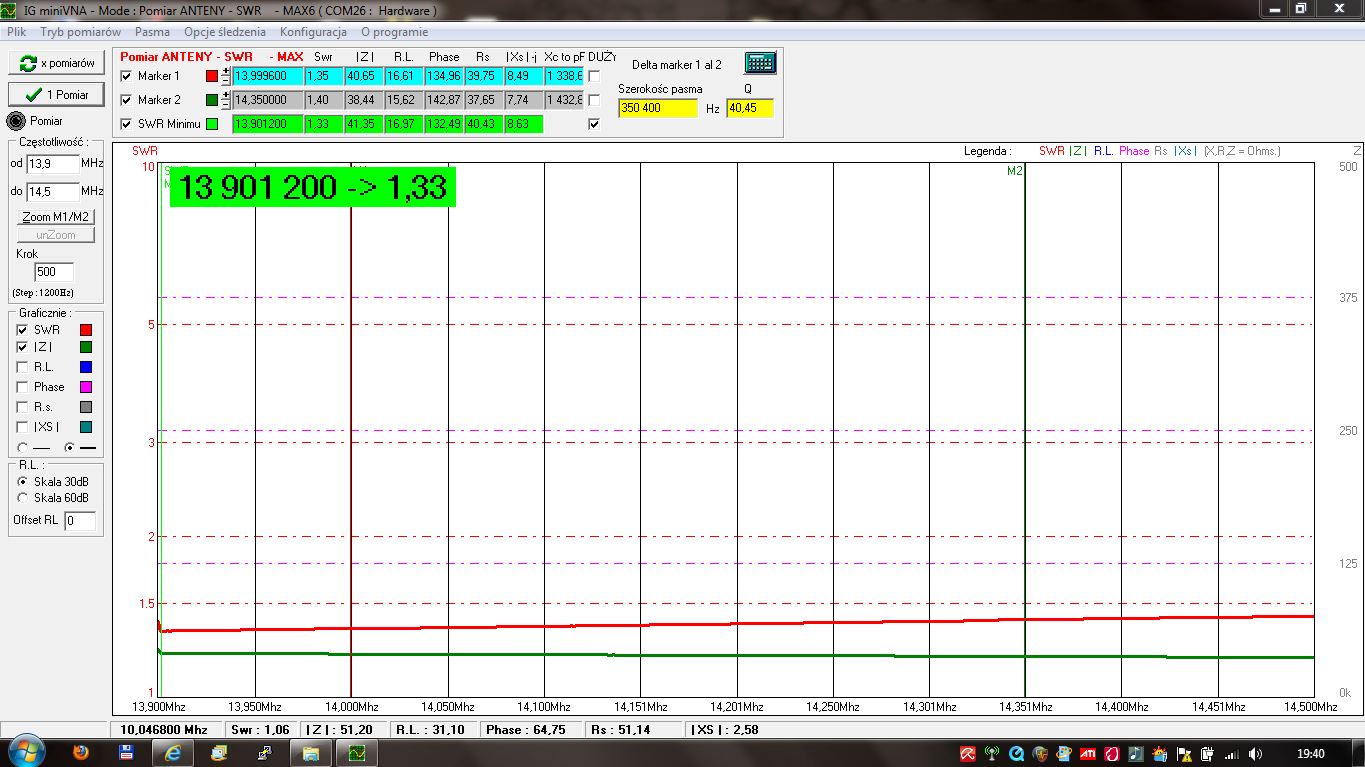

20 metrów 1,33 : 1

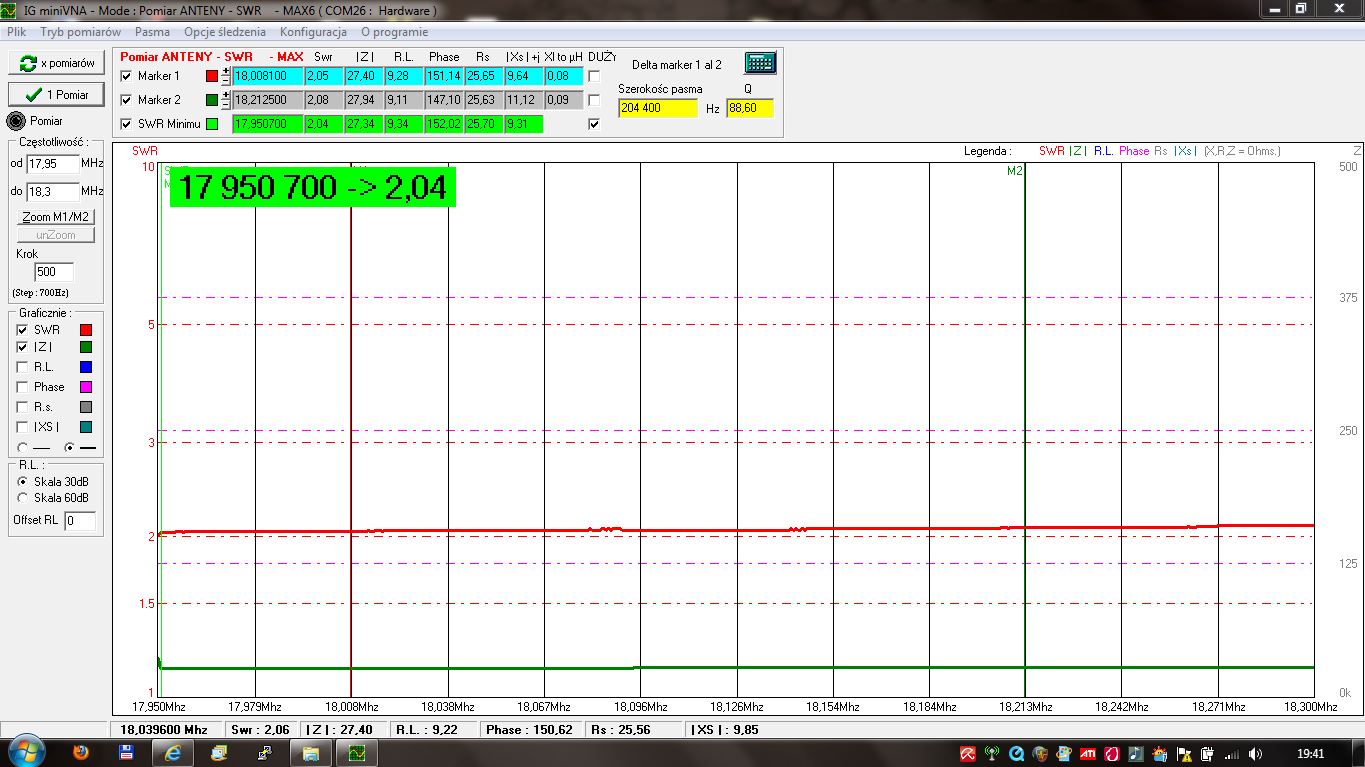

17 metrów 2 : 1

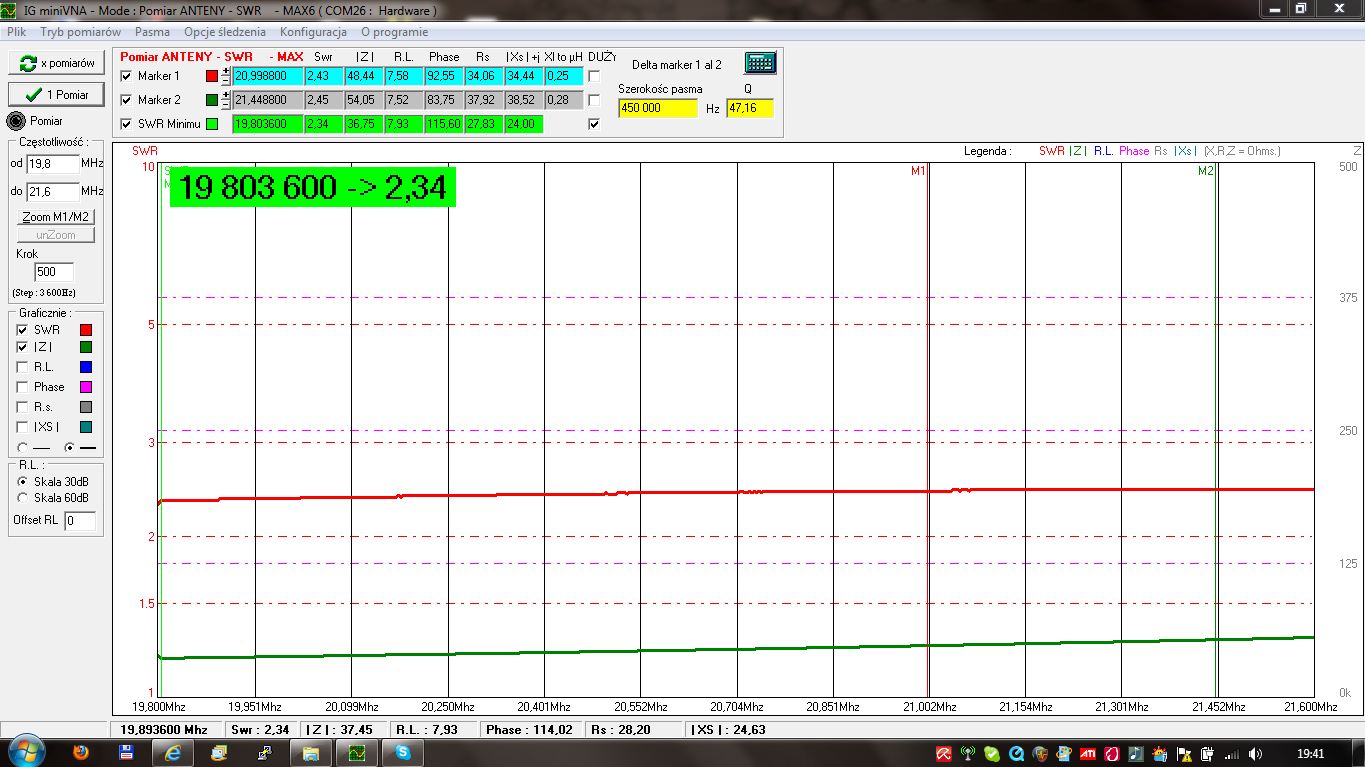

15 metrów 2,3 : 1

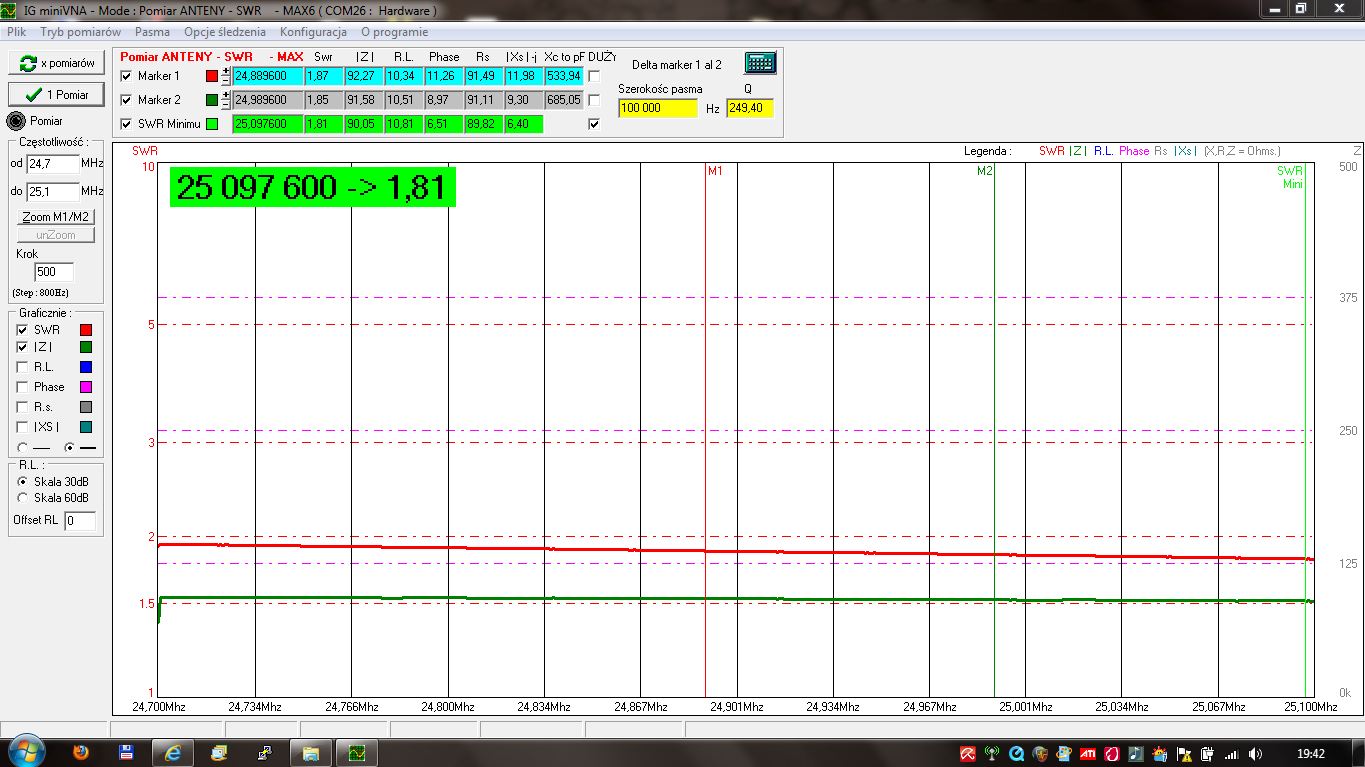

12 metrów 1,8 : 1
10 metrów od 1,1 : 1 do 1,4 : 1
W paśmie CB od 1,5 : 1 do 1,1 : 1
Na obu filtrach pomiary są identyczne, szkoda bo mogła to być tania alternatywa filtra dolnoprzepustowego dla KF.
