Nowy beam 3 el. 5 pasm od Waldka SP7GXP

27 września, 2011

Miło mi poinformować, iż prace nad nową anteną 3 el. 5 pasm u kolegi Waldka SP7GXP nabierają tępa! Waldek obiecał mi, że już niebawem pierwszy egzemplarz będzie gotowy 🙂

Opis nowej anteny.:

Nowa antena kierunkowa Beam 3 elementowy, 5 pasmowy (14-18-21-24-28 MHz).
Koledzy namawiali mnie abym skonstruował, antenę typu Beam, która będzie miała krótki boom, mało elementów i oczywiście, aby miała w sobie 5 pasm amatorskich.

Baza do konstrukcji takiej anteny był mój Beam 3 elementowy, 3 pasmowy (14-21-28 MHz), z boomem o długości 420 cm. Beam taki posiada 6 trapów (obwody rezonansowe), podwójnych, po dwa na każdym elemencie. Chcąc dołożyć do takiej anteny pasma 18 i 24 MHz, można zrealizować to za pomocą dodatkowych elementów lub zwiększyć ilość trapów, które będą odcinać poszczególne pasma.

Pierwsze rozwiązanie zwiększa zdecydowanie ciężar anteny, powiększa w znacznym stopniu powierzchnie na wiatr. Drugie rozwiązanie, na każdej stronie elementu musiałoby być po cztery cewki, w dwóch podwójnych trapach, co bardzo niekorzystnie skracałoby antenę, dla pasm 21-18 i 14 MHz.

W efekcie byłby mały zysk, małe tłumienie FB i bardzo wąska szerokopasmowość dla SWR. Aby ominąć te negatywne czynniki, a mając doświadczenie w modelu anteny vertical GP-7 DX, który to model jest bardzo wysoko sprawny, w poszczególnych pasmach, wykorzystałem sprzęgacze, które są zainstalowane w pobliżu głównego promiennika, jednoczenie główny promiennik jest nośnikiem mechanicznym dla tych sprzęgaczy.

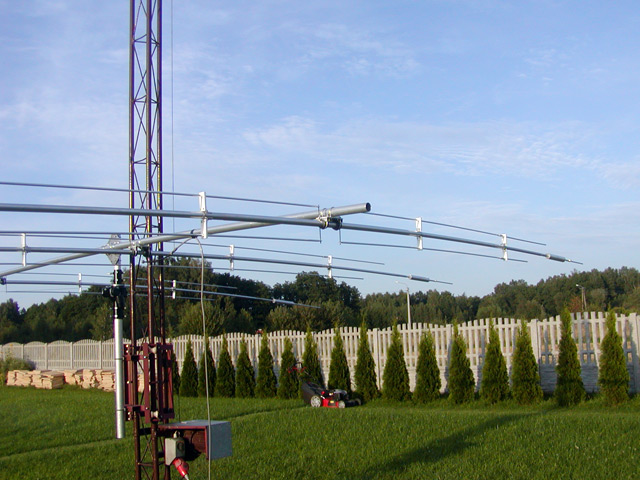

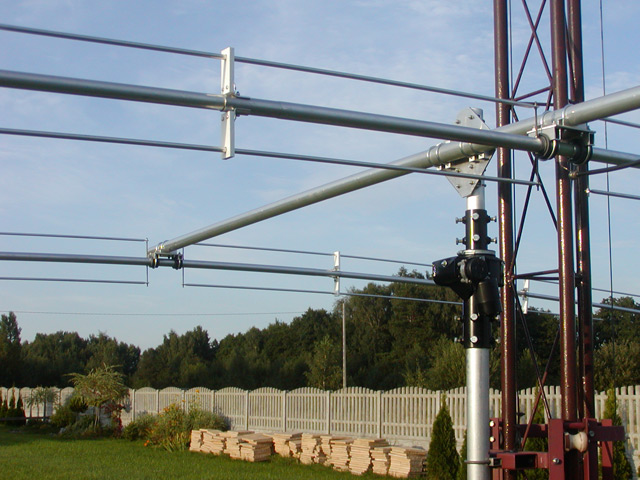

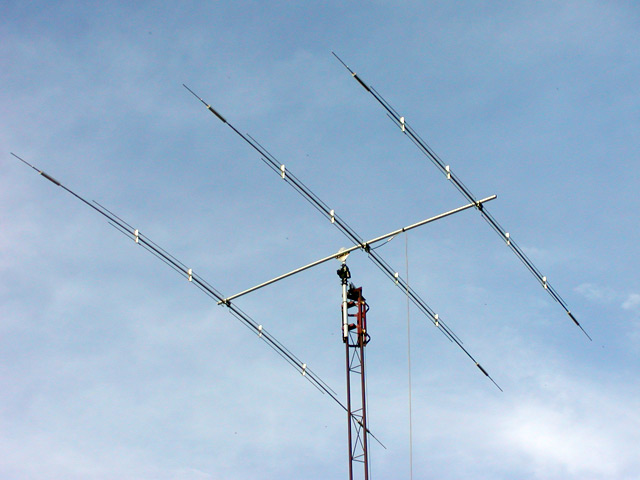

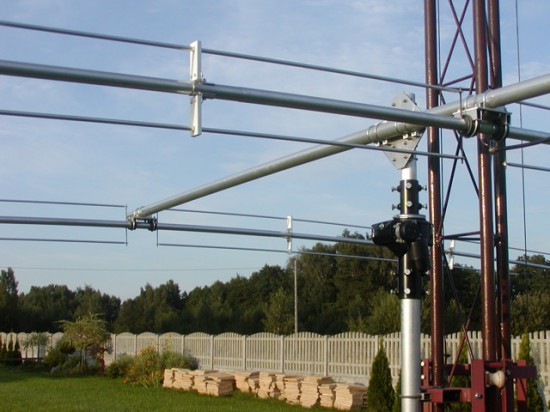

A wiec mając Beama o 3 elementach z trapami na każdym elemencie, zainstalowałem w pewnej odległości, na izolatorkach, po dwie rurki o średnicy 10mm, o długości odpowiedniej dla uzyskania, dodatkowych dwóch pasm amatorskich.

Aby osiągnąć jak największą sprawność anteny w poszczególnych pasmach, po wielu próbach określiłem następująco: na każdym elemencie pasmo 28 i 24 MHz, znajduje sie na dodatkowych rurkach, gdzie występują pełne wymiary poszczególnych elementów.

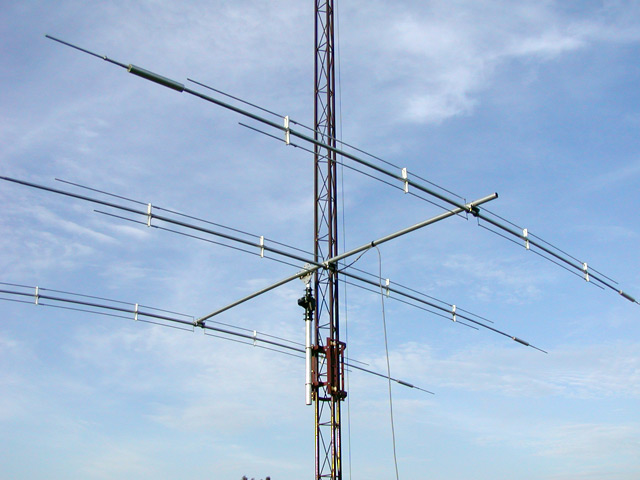

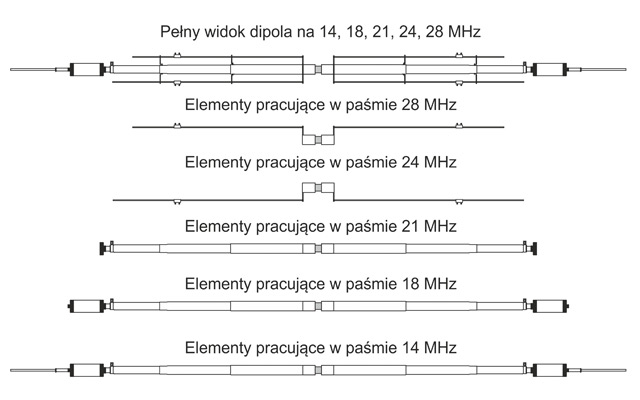

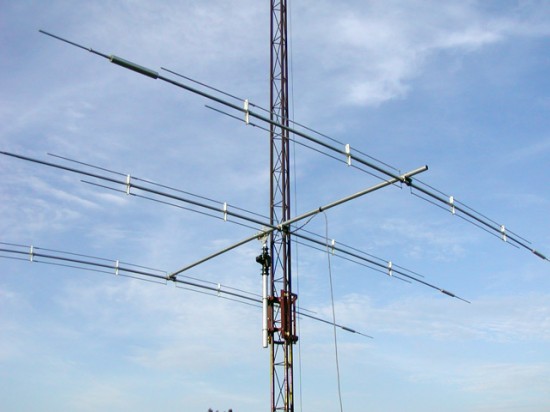

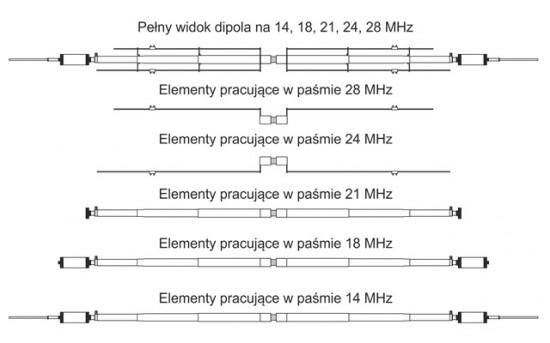

Rysunek przedstawia pracę elementów składowych dipola w poszczególnych pasmach.

Pasmo 21 MHz ma również pełny wymiar, z odcięciem w trapie. Pasmo 18 MHz ma po drodze cewkę z pasma 21 MHz. Pasmo 14 MHz ma końcówkę przedłużająca za trapem, w szeregu ma cewki, pasm 21 i 18 MHz.

Aby uzyskać jak największą sprawność dla pasm 18 i 14 MHz, cewka trapu pasma 21 MHz wykonana jest o malej ilości zwojów, czyli z przewaga pojemności. Takie rozwiązanie stosuje od dawna, w moim verticalu GP-7, właśnie w paśmie 21 MHz. Uzyskałem dobre dopasowanie z dużą szerokopasmowością, w poszczególnych pasmach.

Oczywiście antena zasilona jest 1 kablem. Antena wymaga symetryzatora. Rozważam symetryzator napięciowy, co pozwoliłoby, aby element czynny, zwarty był dla prądu stałego, co w efekcie obniżyłoby tło szumowe. Zysk anteny porównam w stosunku do dipola, wykonując pomiary na swoim polu pomiarowym, o czym poinformuje w późniejszym czasie.

Wybieram sie teraz na Zjazd SPDXC, gdzie zabiorę element czynny tej anteny, aby pokazać go wszystkim zainteresowanym.

Waldek SP7GXP.
