Antena Yagi 5 el. na pasmo 6 m

18 czerwca, 2011

Witam serdecznie!

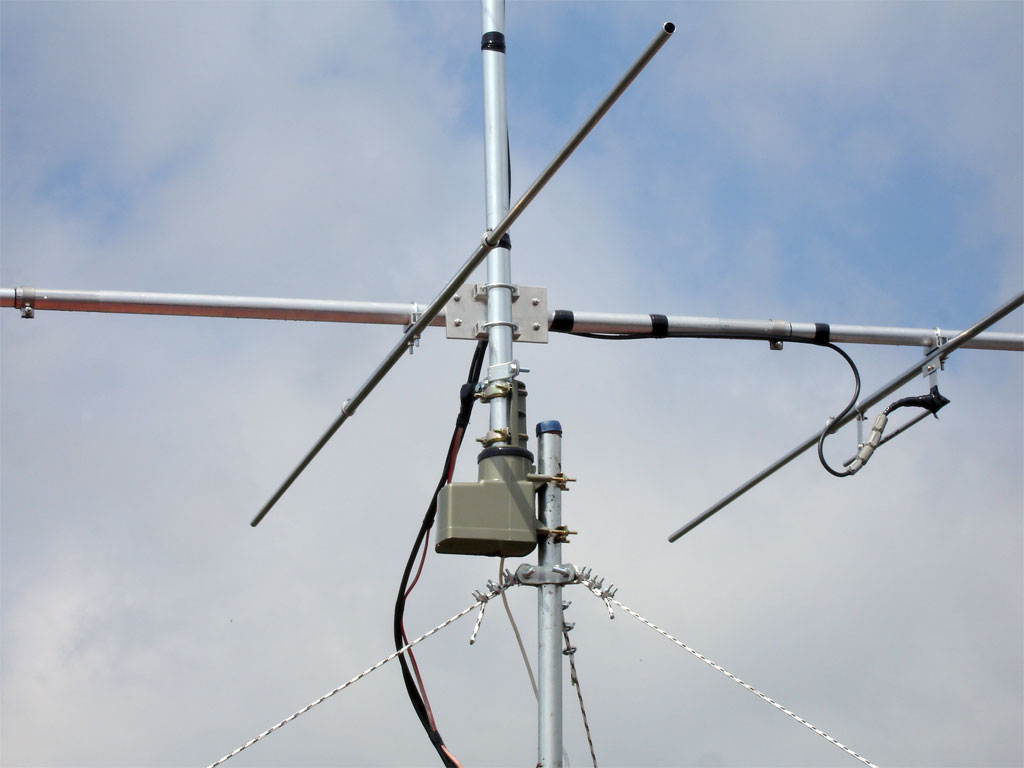

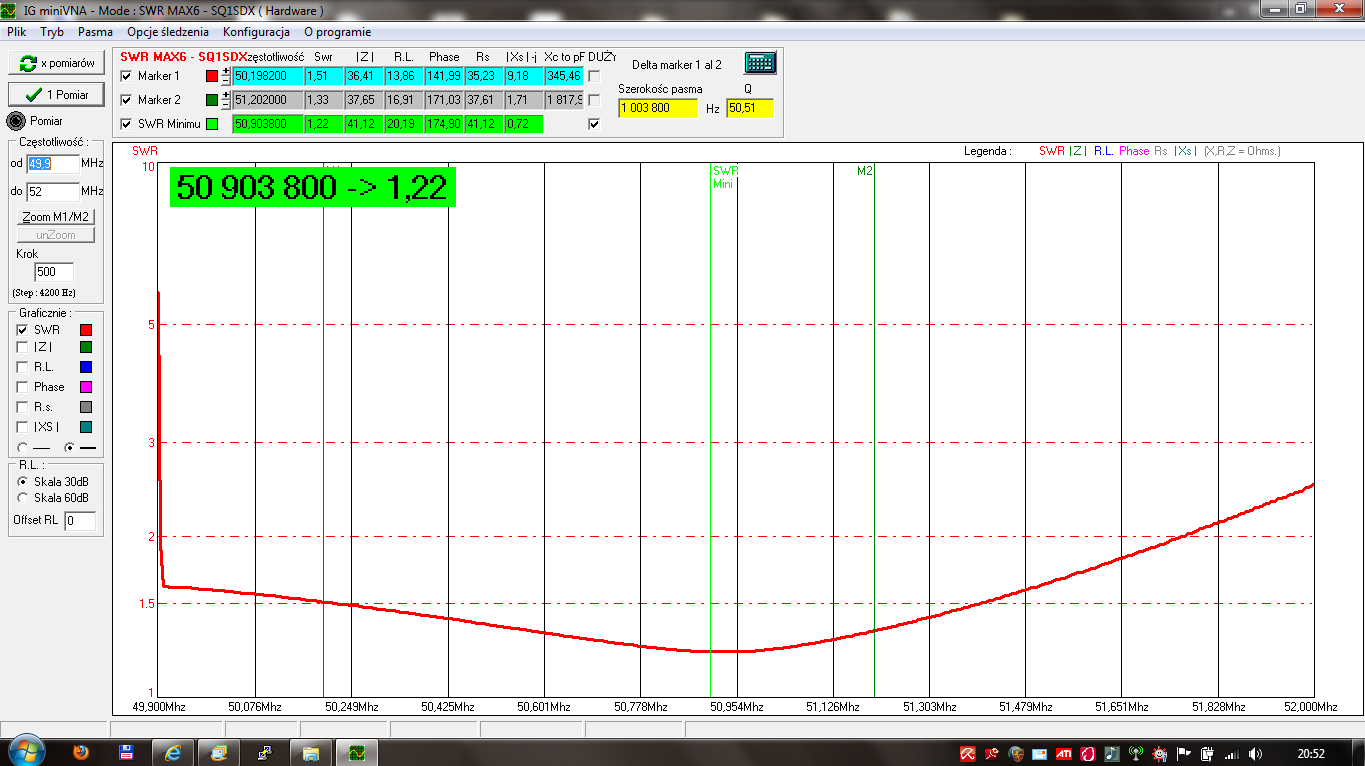

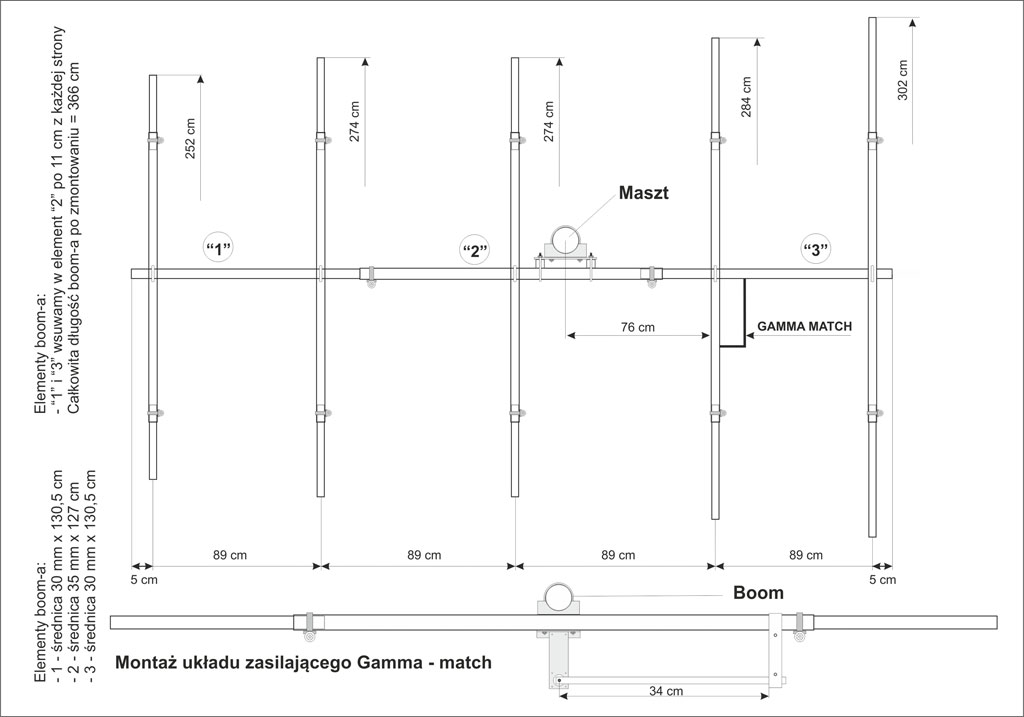

W dniu wczorajszym na maszt powędrowała moja nowa antena YAGI na pasmo 6 metrów. Antena wykonana została przez kolegę Waldka SP7GXP. Konstrukcja tej anteny jest naprawdę bardzo solidna. Boom składa się z trzech części – rury o średnicy 30 <> 35 <> 30 mm. Promiennik, reflektor oraz direktory wykonane zostały z rur o średnicy 20 oraz 16 mm. Antena zasilana jest w systemie gamma match. Dopasowanie 50 Ohm. Strojenie anteny jest banalnie proste, wystarczy poskładać antenę wedle załączonego schematu, zachowując dokładnie podane wymiary. W moim przypadku anteny nie stroiłem wcale, SWR 1:1,22 w paśnie 51,000 MHz w zupełności mnie zadowala. Antena umieszczona jest na maszcie około 3 metrów od szczytu spadzistego dachu. Na tym samym maszcie nieco wyżej wisi jeszcze YAGI 13 el. na pasmo 2 metrów. Mimo małej odległości między antenami, jakieś 110 cm, nie zauważyłem negatywnego oddziaływania anten na siebie.

Parametry anteny:

  • Częstotliwość: 50 – 54 MHz
  • Ilość elementów: 5
  • Zysk do przodu: 10,5 dbi
  • Tłumienie przód – tył: 24 db
  • SWR typowy: 1,2:1
  • Szerokość pasma przy SWR 2:1: > 1 MHz
  • Moc maksymalna: 1000 W PEP
  • Długość booma: 366 cm
  • Najdłuższy element 302 cm
  • Waga: 5 kg

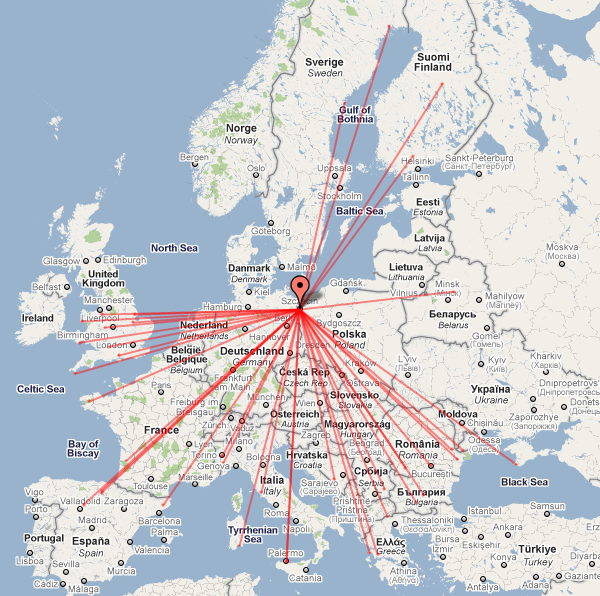

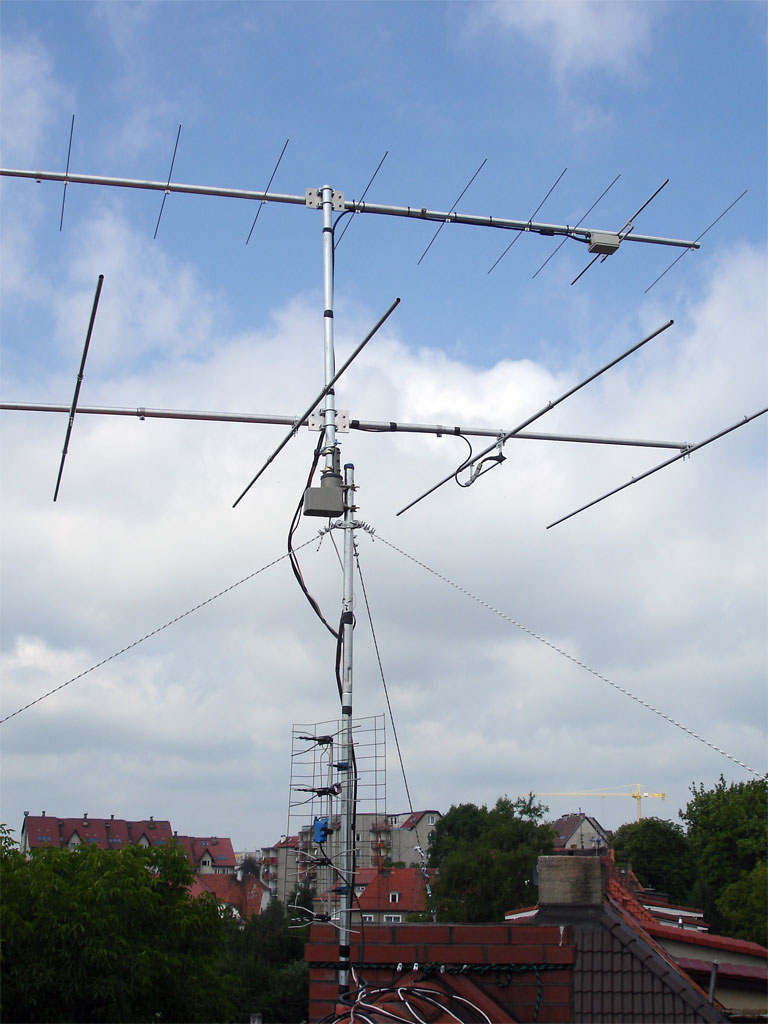

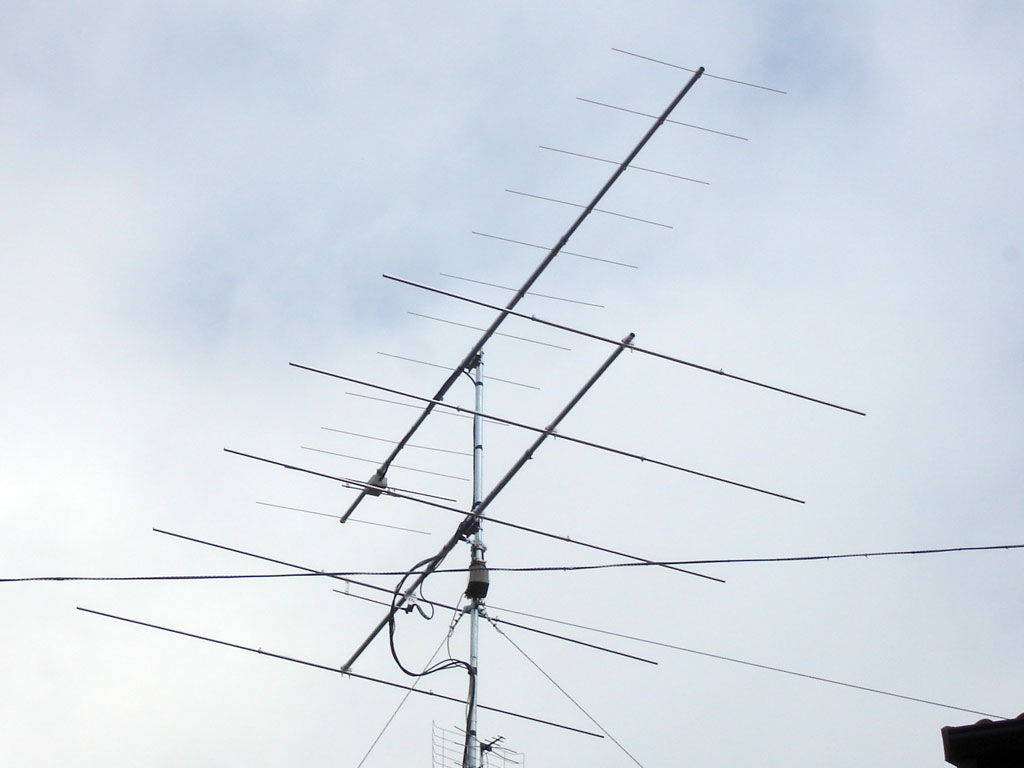

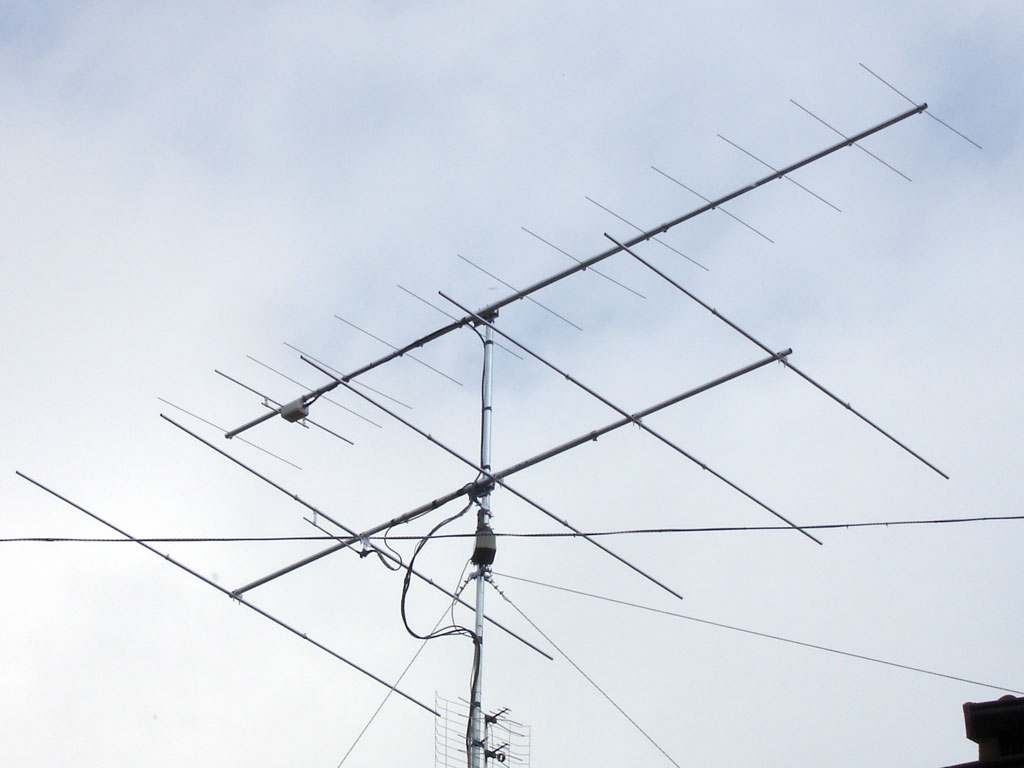

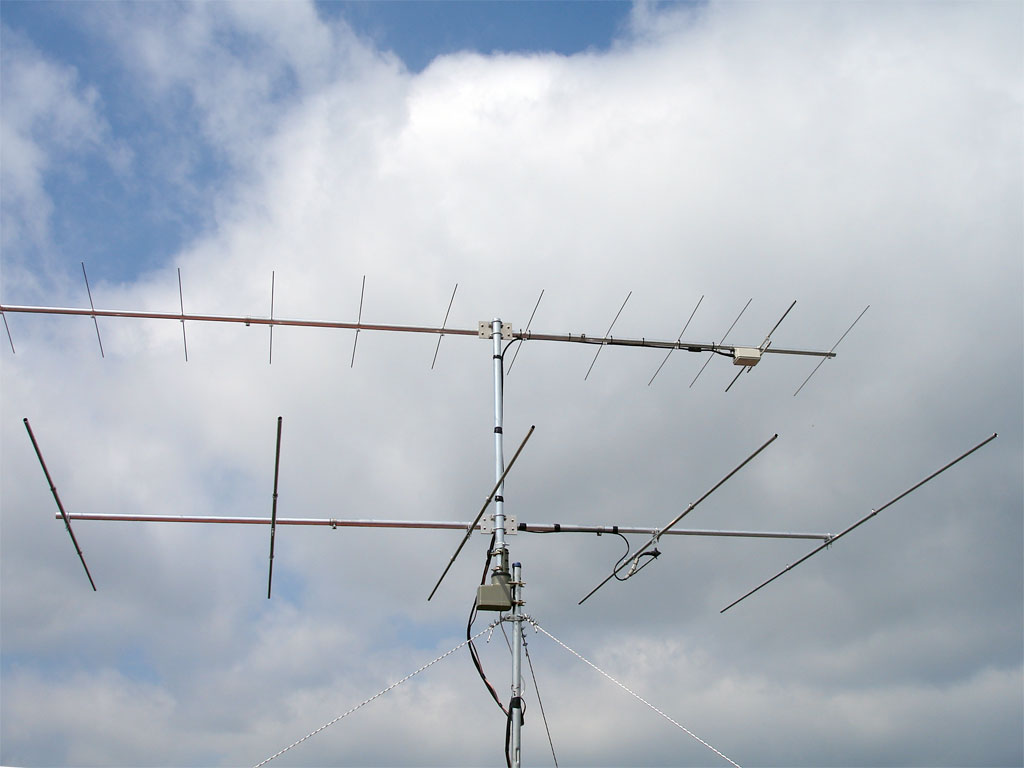

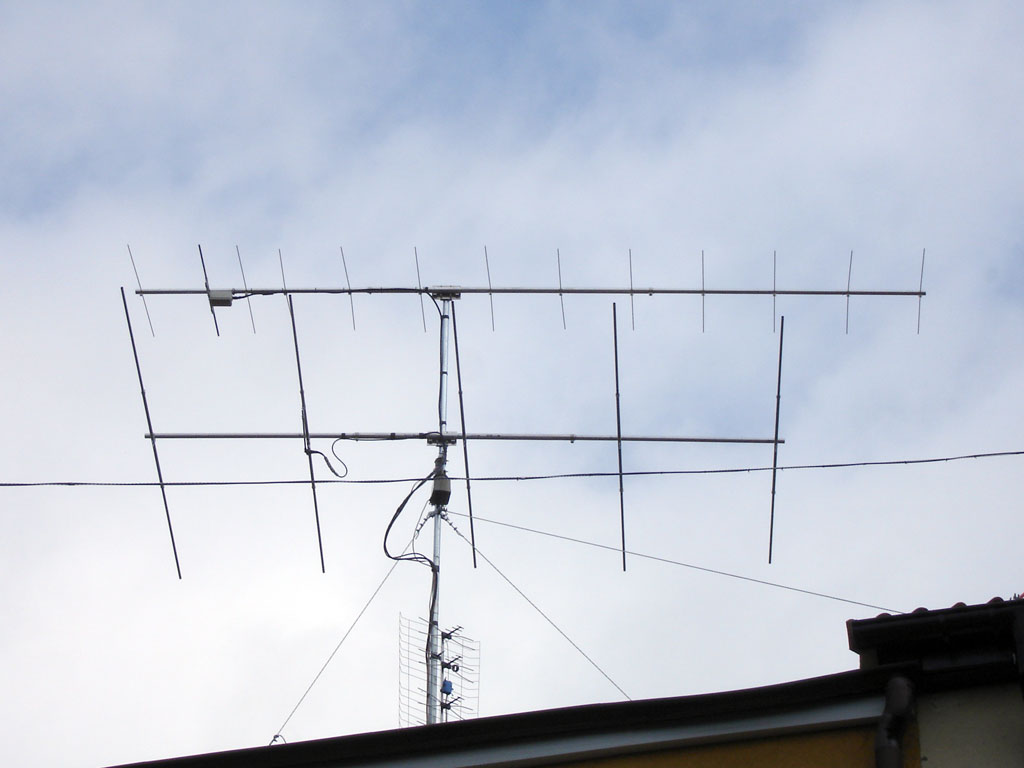

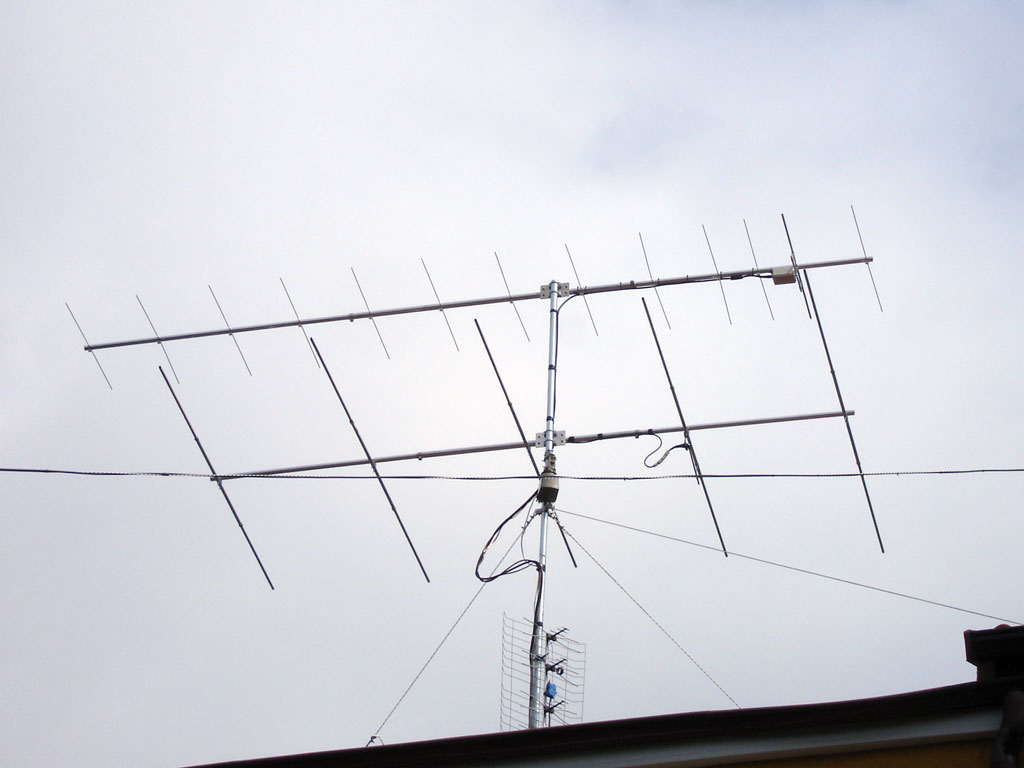

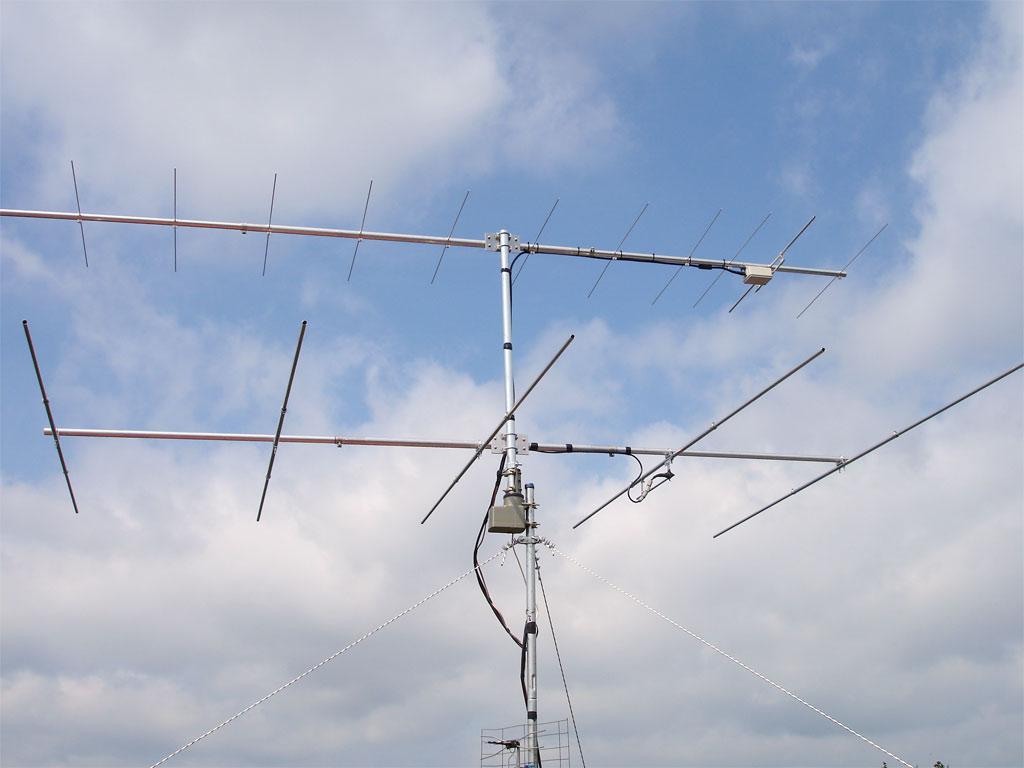

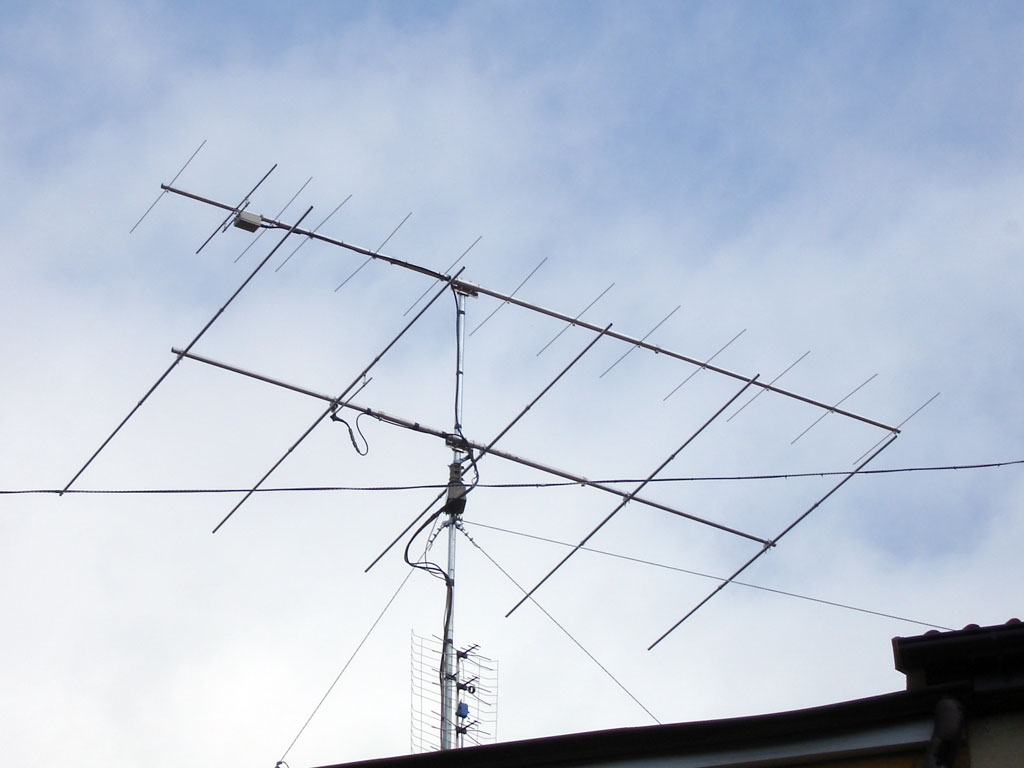

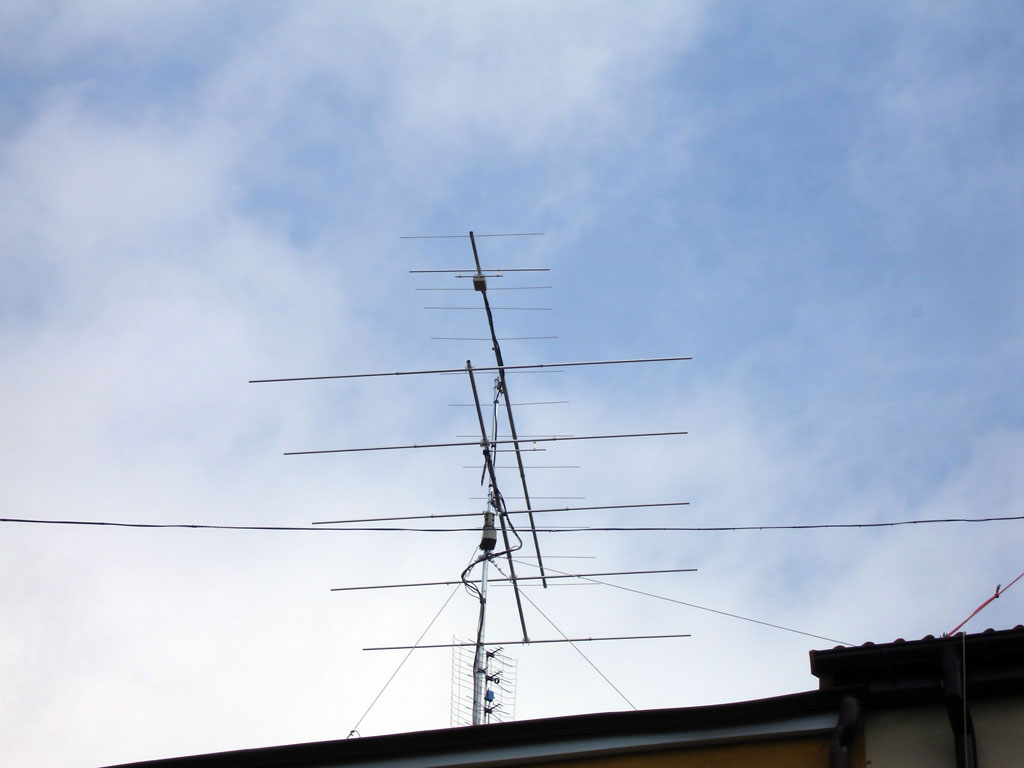

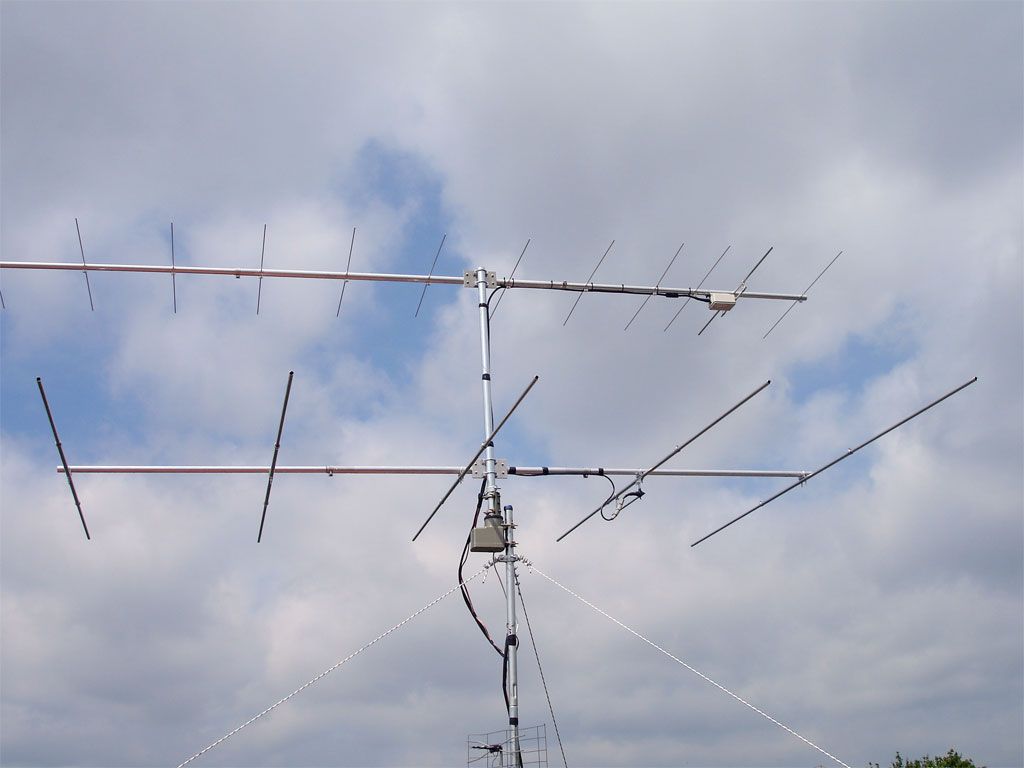

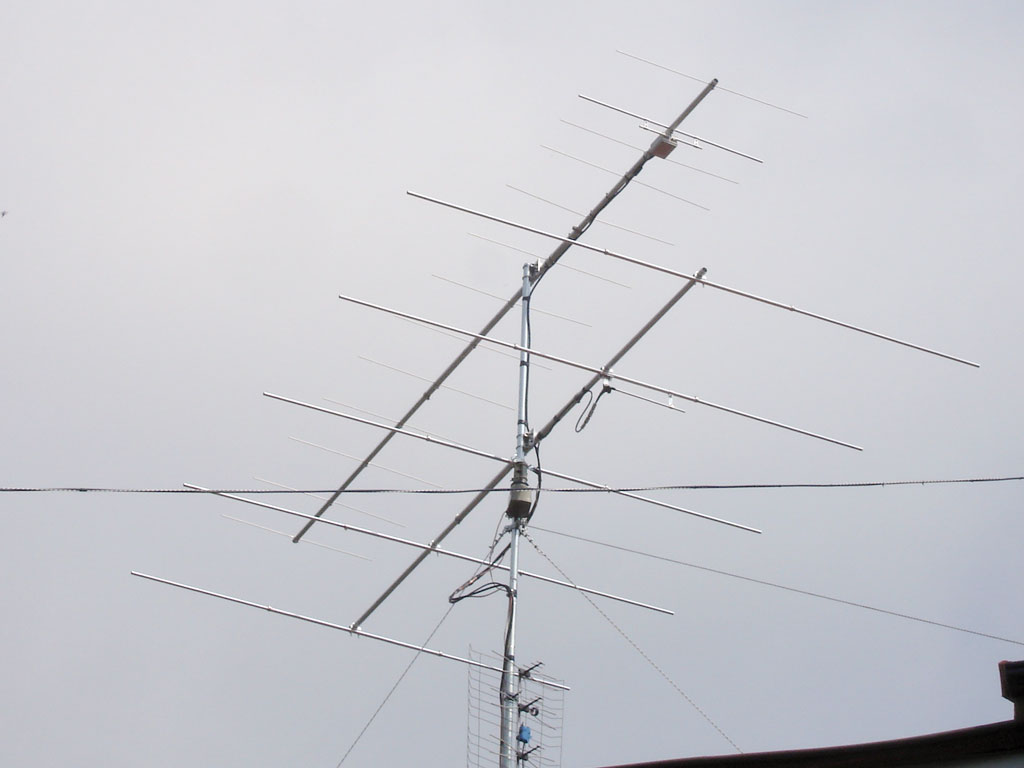

Poniżej kilka fotek anteny oraz mapka kilku łączności wykonanych na tej antenie w dość słabych warunkach propagacyjnych:
