Balun 1:1 KF moc do 2 kW 2xUC1

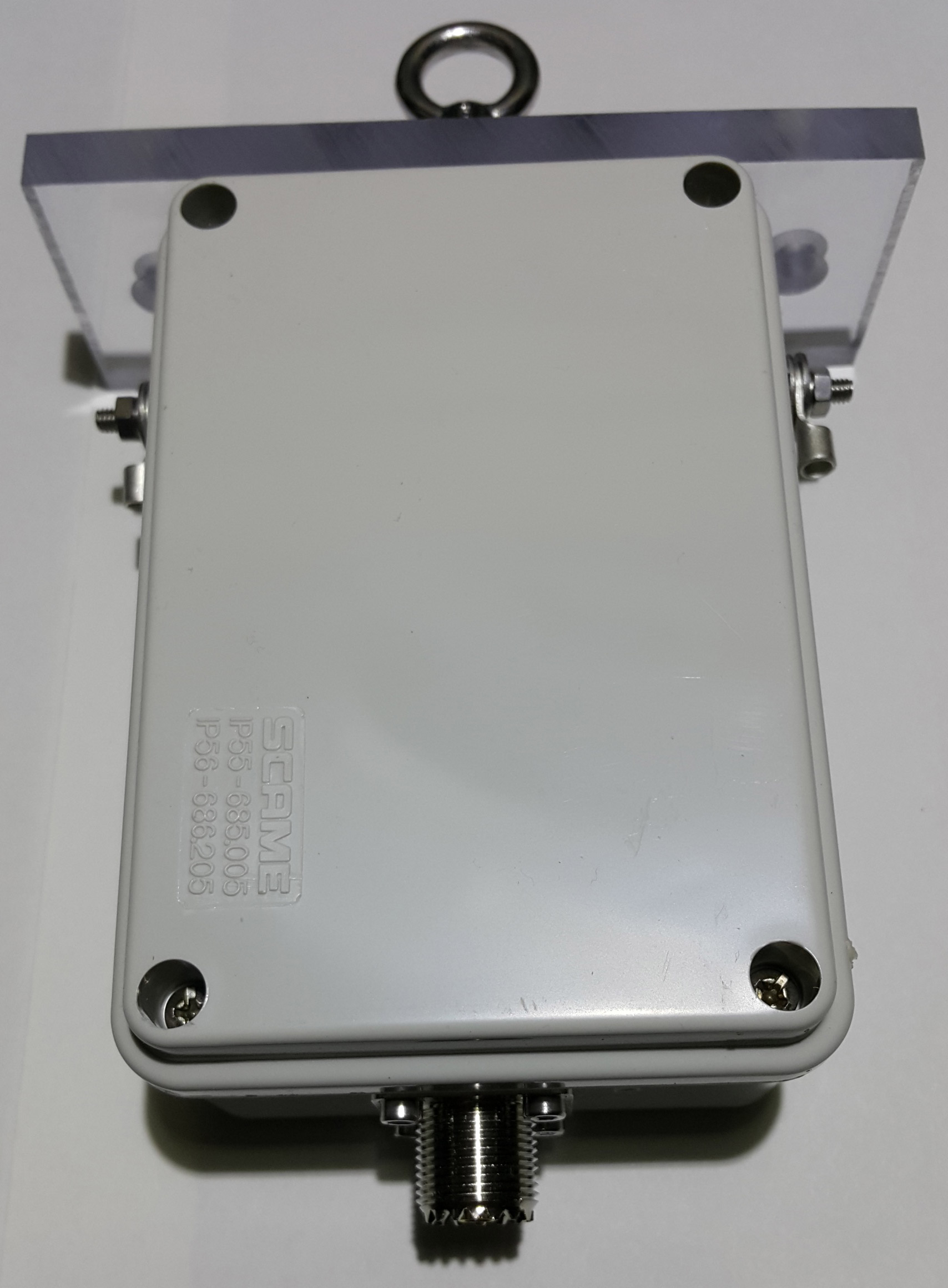

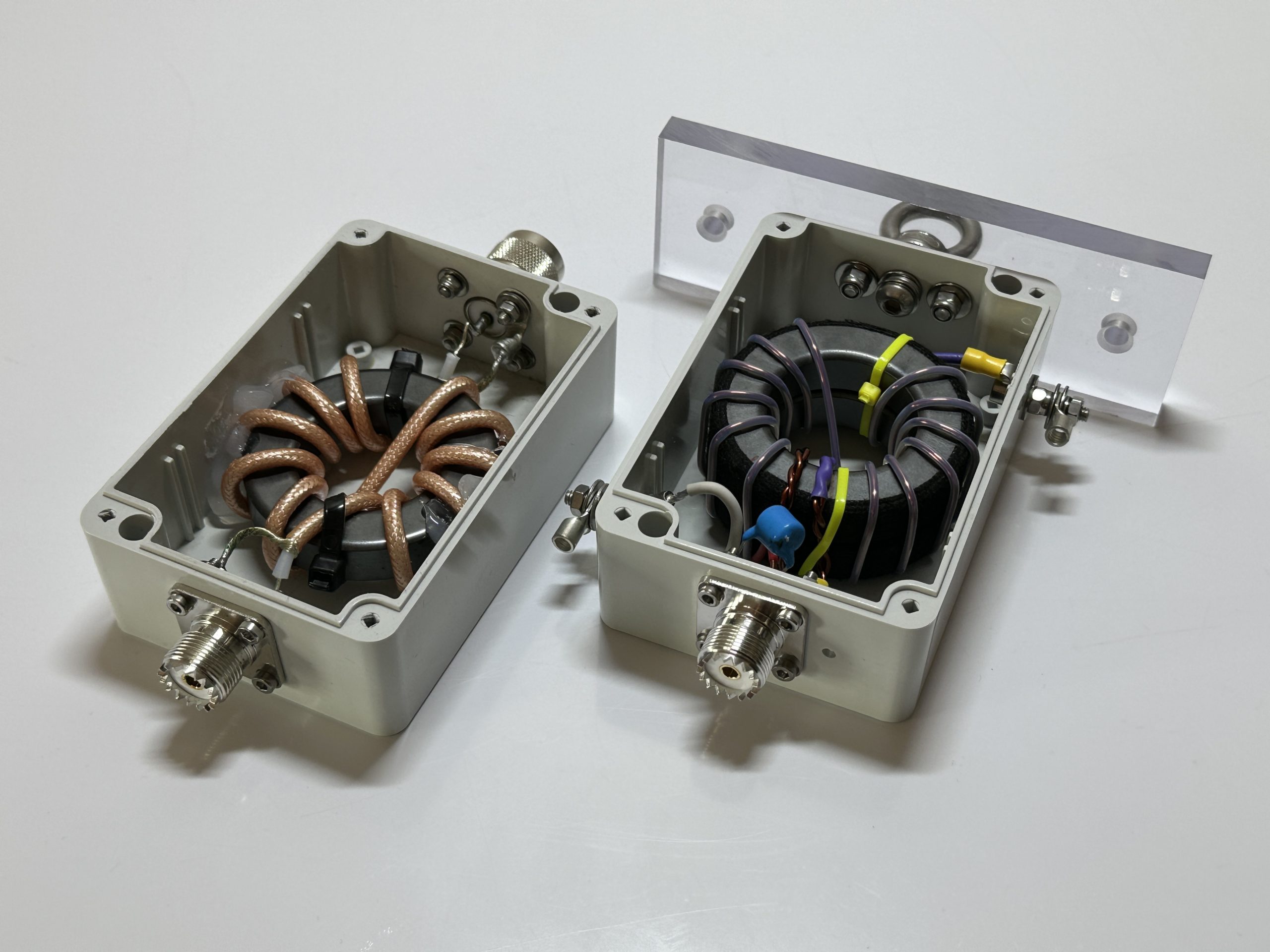

Balun 1:1 na pasmo KF o mocy max. 2 kW

Wersja z dwoma gniazdami UC1

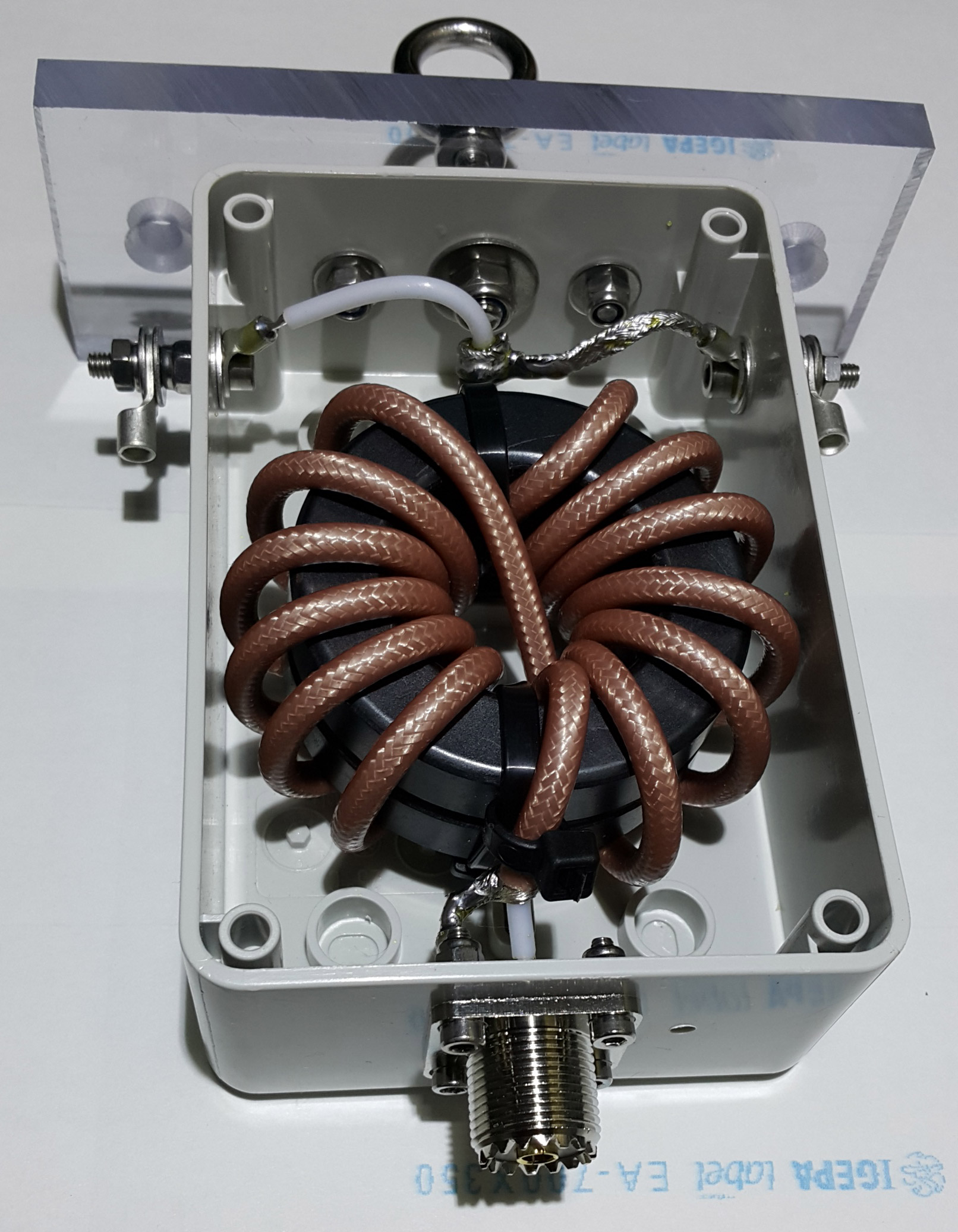

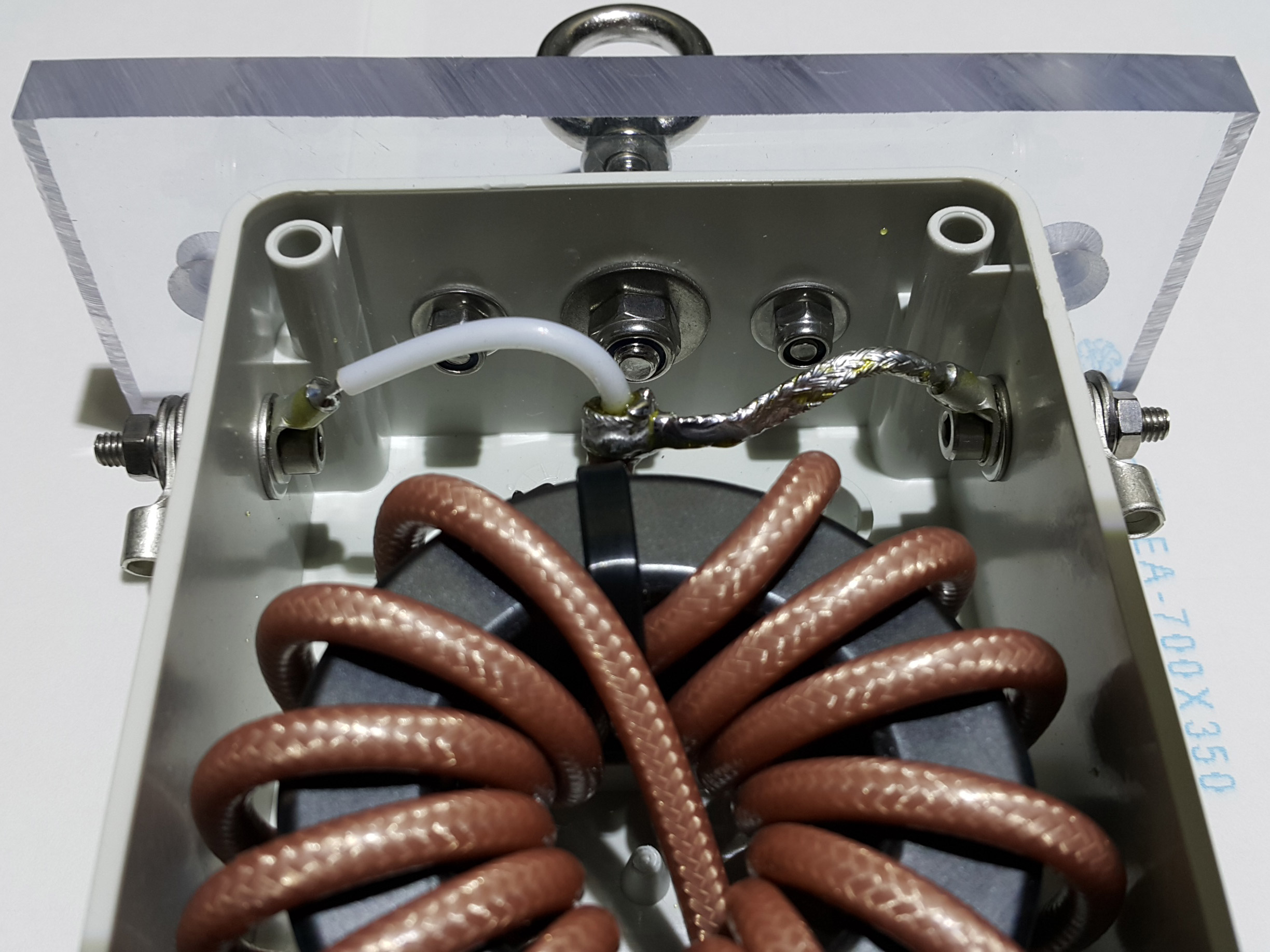

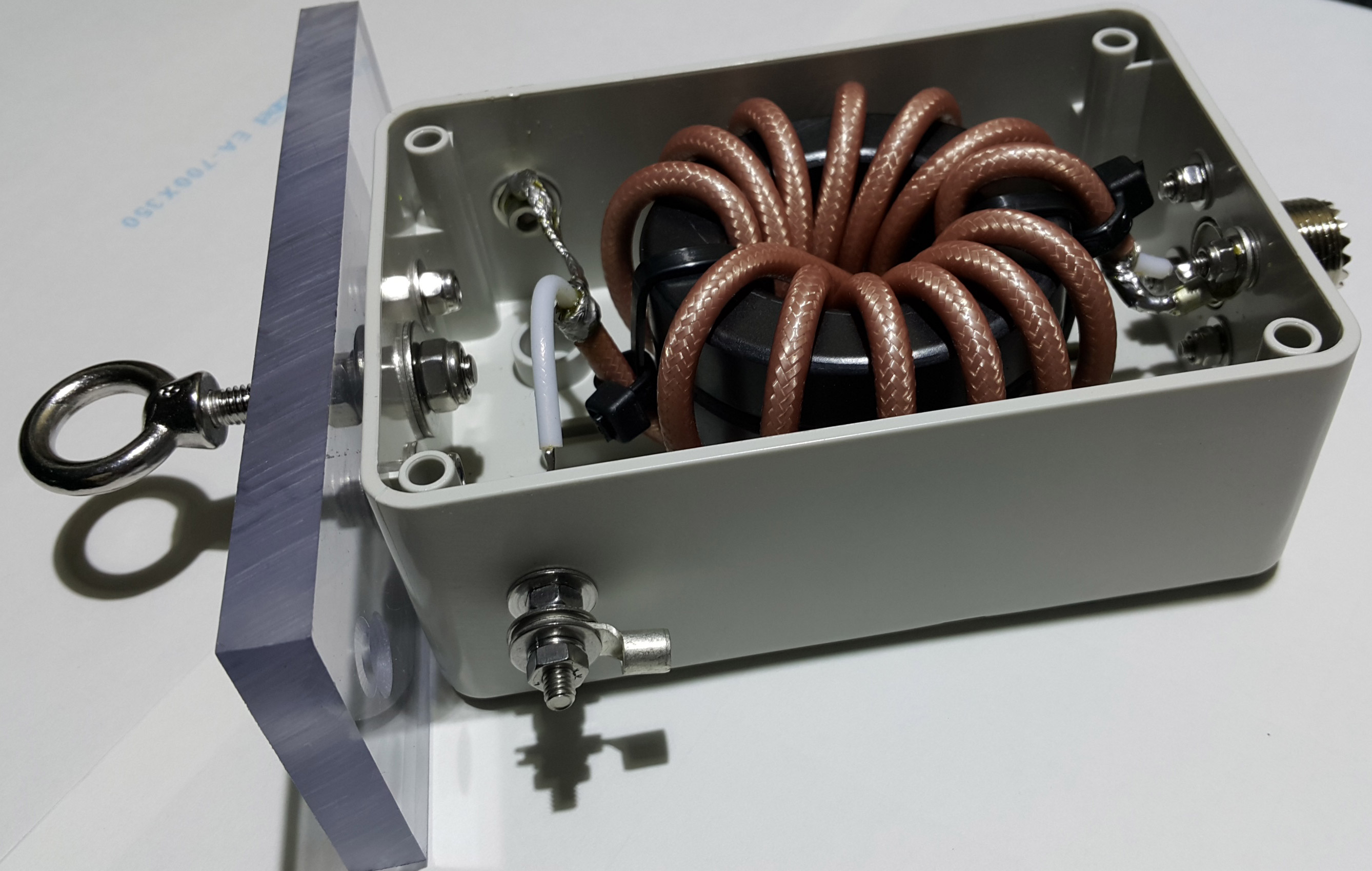

Balun idealnie nadaje się do każdej anteny wymagającej symetryzatora prądowego 1:1
Dzięki 2 gniazdom UC1 nadaje się do montażu również przy radiostacji.

Balun charakteryzuje się bardzo wysokim tłumieniem asymetrii w całym zakresie KF co świadczy o bardzo wysokiej skuteczności tłumienia asymetrii a to najważniejszy parametr każdego baluna 1:1. Im większa oporność tym większa skuteczność. Do każdego baluna 1:1 możemy dołączyć pomiar z analizatora wobuloskopu dotyczący skuteczności tłumienia w całym paśmie.

Wyniki pomiaru dla wybranej sztuki.
1,8 MHz – 24 dB  ~ 1500 Ω
3,5 MHz – 30 dB ~ 3000 Ω
7,1 MHz – 33 dB ~ 4200 Ω
14,2 MHz – 38 dB ~ 8000 Ω
28,2 MHz – 46 dB ~ 20000 Ω
50 MHz – 23 dB ~ 1300 Ω

Rdzeń Amidon FT240-43 (optymalny dla pasm 80 – 10 metrów)
Przewód RG-142 w teflonie
Moc do 2 kW
SWR 1:1,02 w pasmie KF (każda sztuka jest sprawdzana analizatorem)

Gniazda 2x UC1 teflon, złocone styki
Wszystkie śruby ze stali nierdzewnej klasy A2
Obudowa z tworzywa ABS odpornego na promieniowanie UV
Wysyłka kurier FedEx Expres lub paczkomat, płatność z góry lub odbiór osobisty.
Wysyłka z Polski w dniu zakupu w godz. 9-13. W razie pytań proszę pisać lub dzwonić.

Yagi 144/430 MHz 6 + 10 el.

Sprzedam antenę dual band Yagi wg. DK7ZB 144/430 MHz 6 + 10 elementów
Stan: nowa, zestrojona
Zakres pracy: 144-146 MHz / 430-440 MHz
Zysk: 11.5 dBi / 12.4 dBi
Moc: 600 / 300 Watt
SWR w paśmie 1:1
Gniazdo: N teflon posrebrzane
Dopasowanie: 50 Ohm
Długość: 200 cm
Szerokość: 104 cm
Waga: około 1,8 kg

Cena 250 zł + wysyłka
W Szczecinie możliwy odbiór osobisty

Anteny na 2, 4, 6 m.

Dzisiejsze słoneczne przedpołudnie spędzone na dachu. 13 el. na 144 MHz oraz 5 + 5 el. na 50 i 70 MHz zestrojone.



Zakłócenia

Zakłócenia występują wszędzie, charakterystyczne smażenie słychać od 1,8 do 50 MHz.
Najgłośniej bo 9+10 db (bez przedwzmacniacza) słychać w okolicy 7 MHz.
Sprawa zostaje zgłoszona w dniu 30 maja do delegatury UKE z Szczecinie.

Balun na zamówienie dla kolegi SP3AM

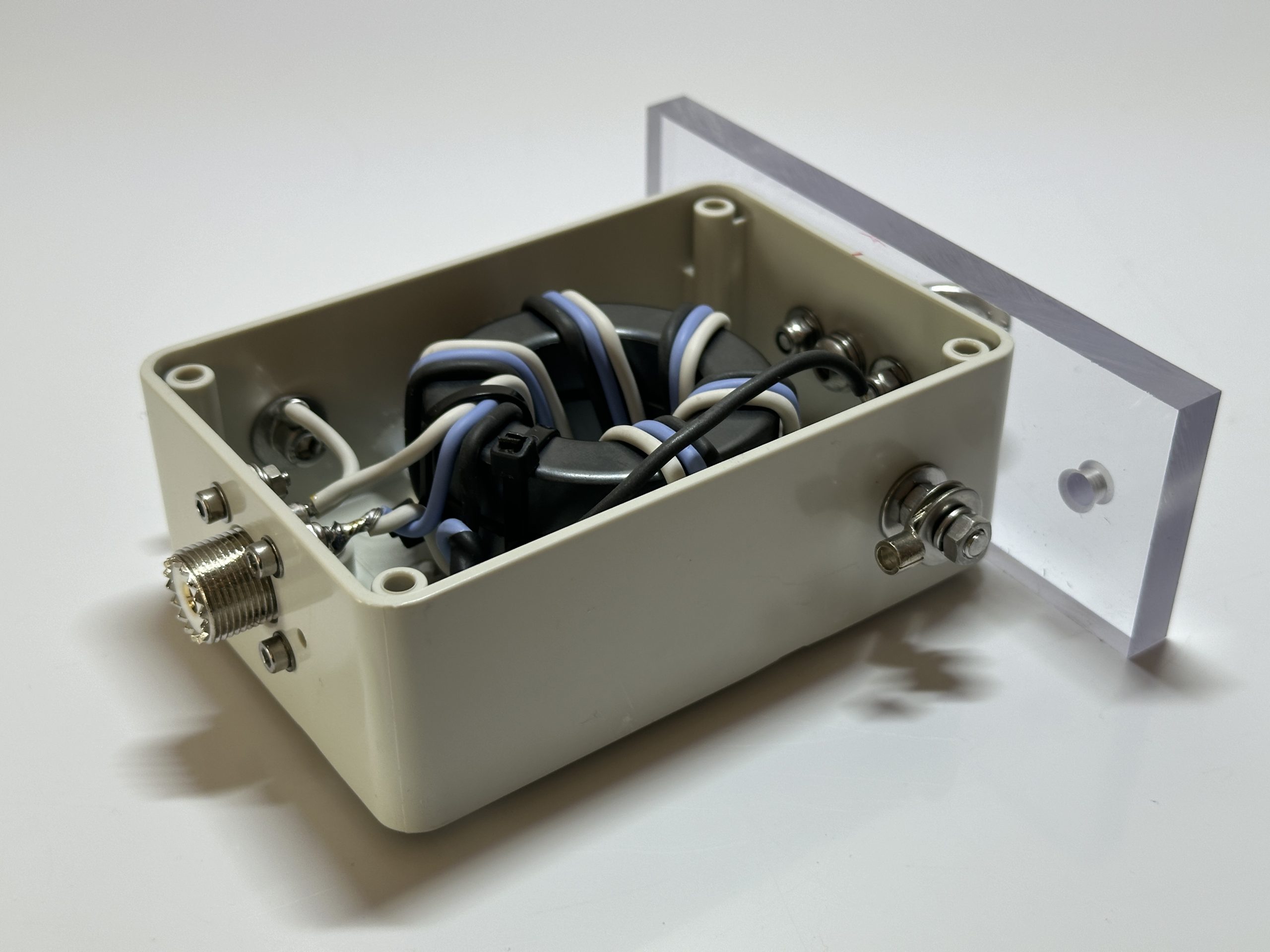

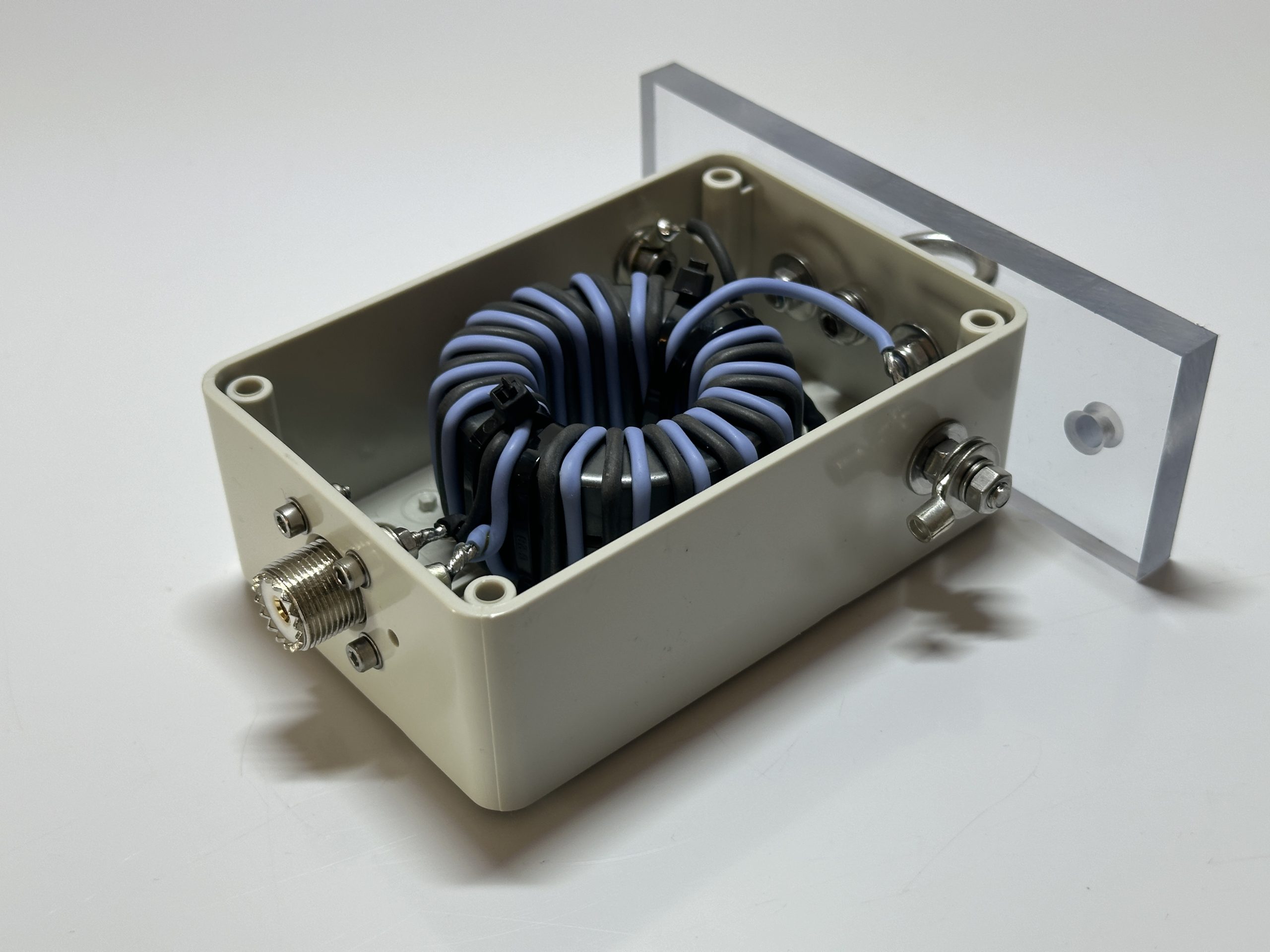

Troszkę inna wersja 4:1 na specjalne zamówienie dla kolegi Andrzeja SP3AM

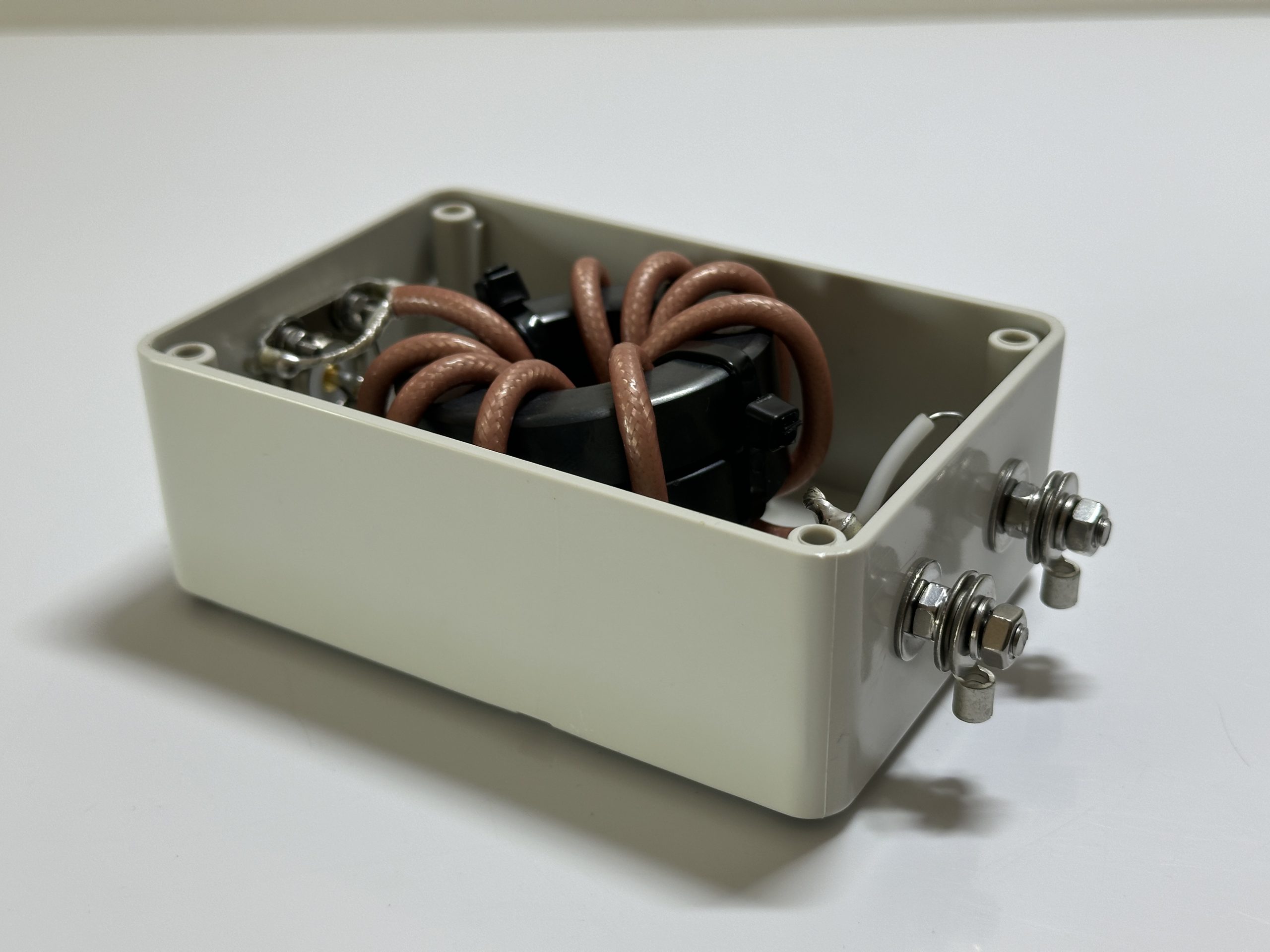

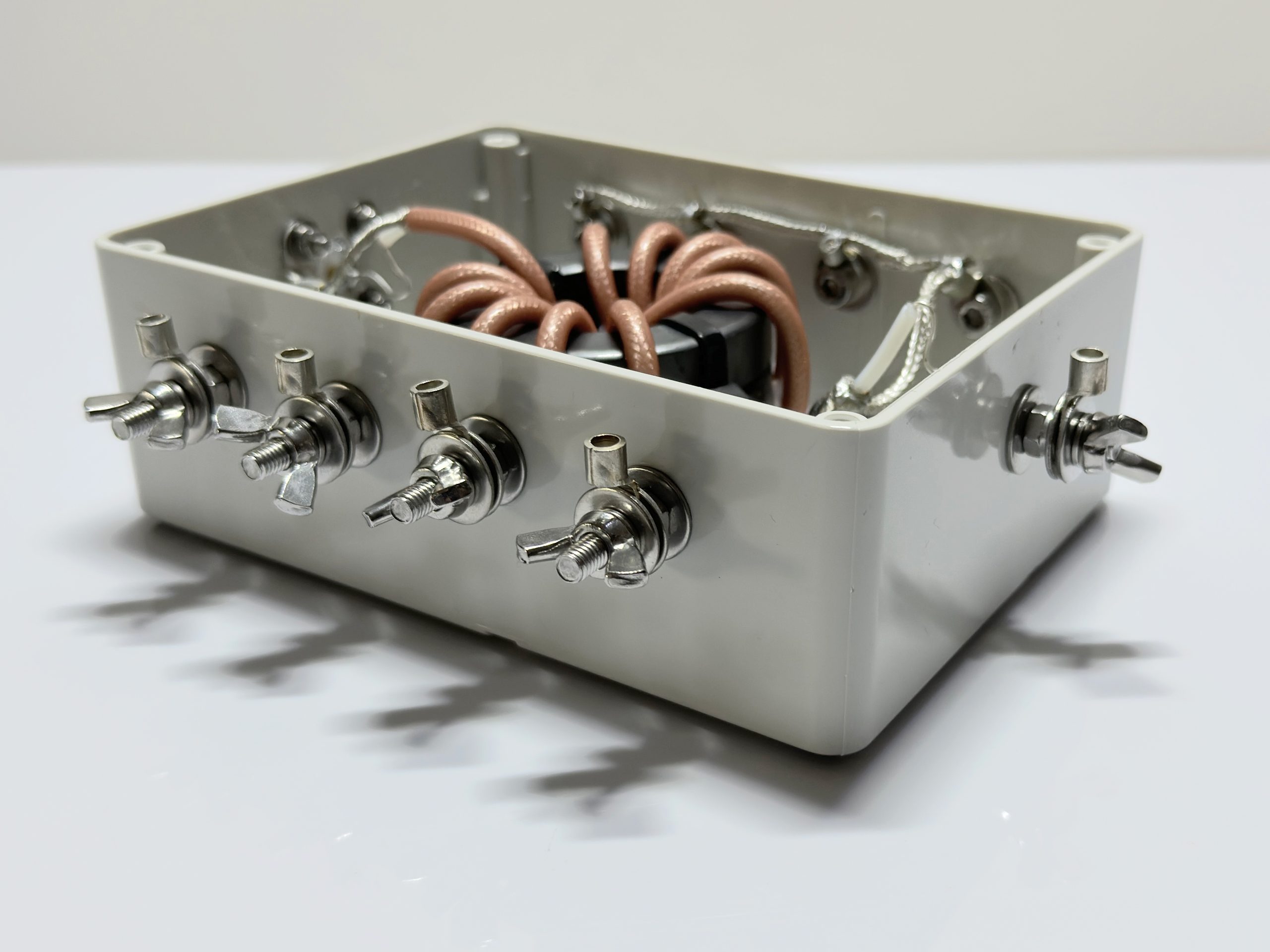

Balun antenowy 1:1 KF moc do 4 kW

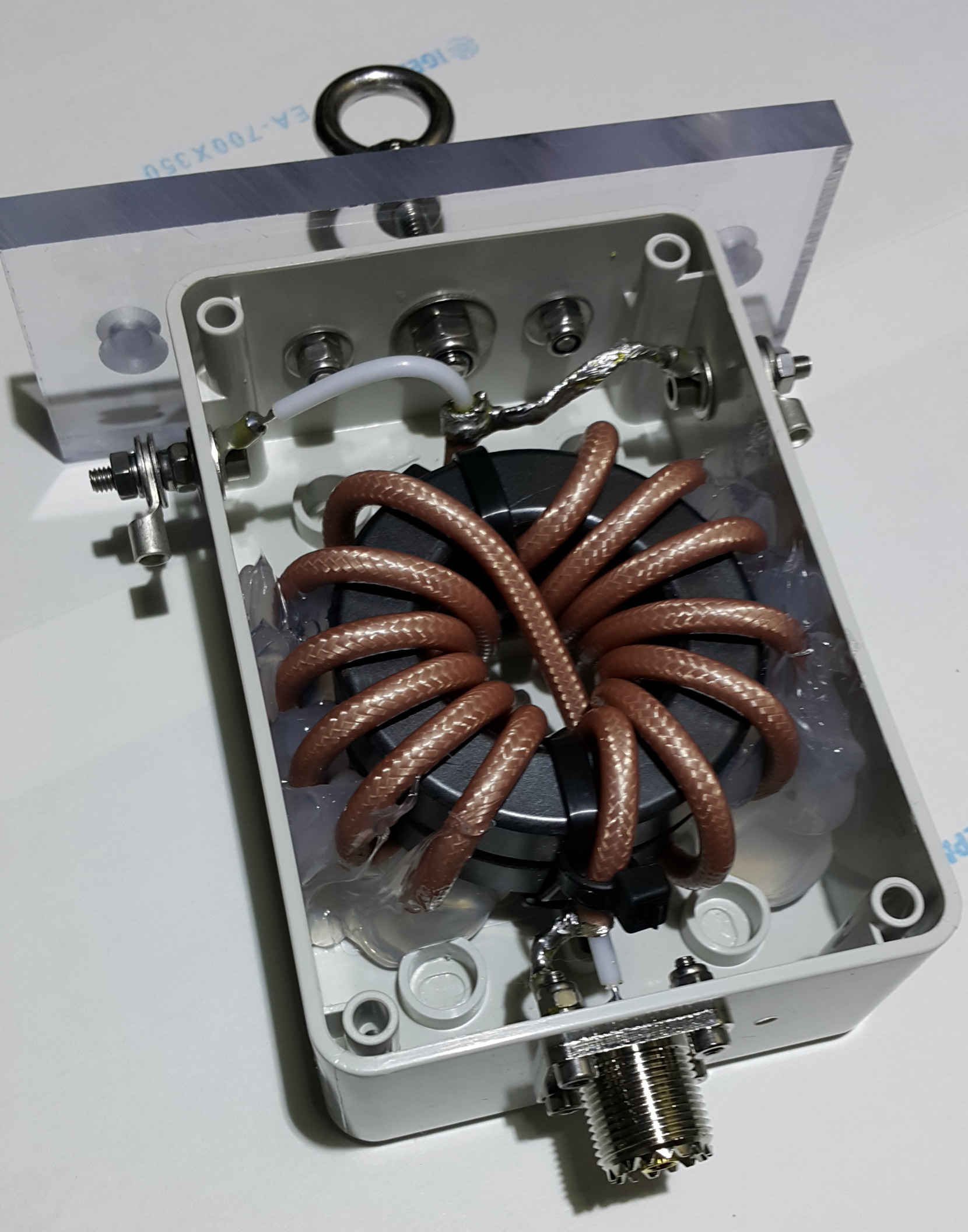

Będzie nowy balun 1:1, tym razem o mocy do 4 kW na pasmo KF 1-30 MHz.

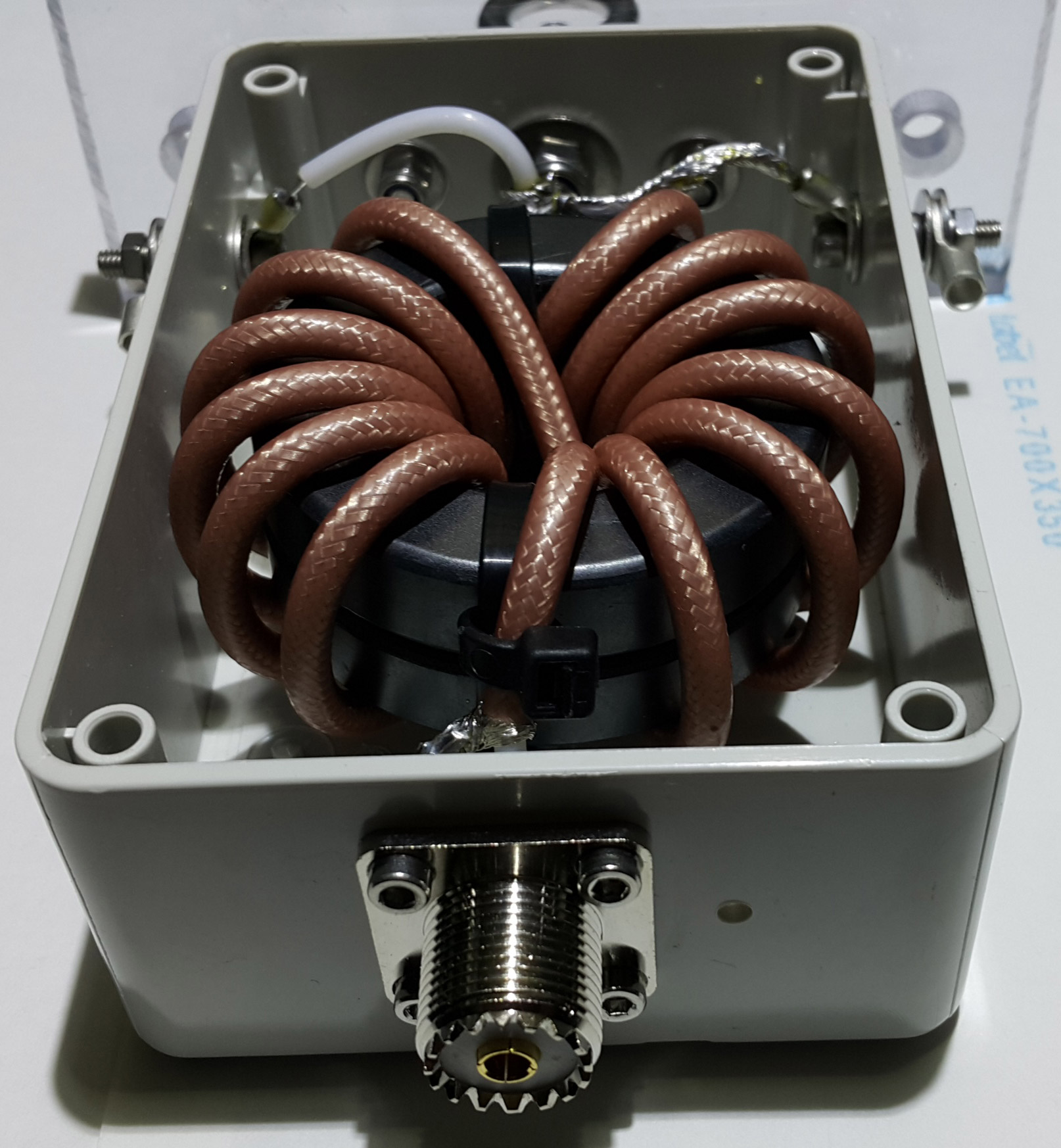

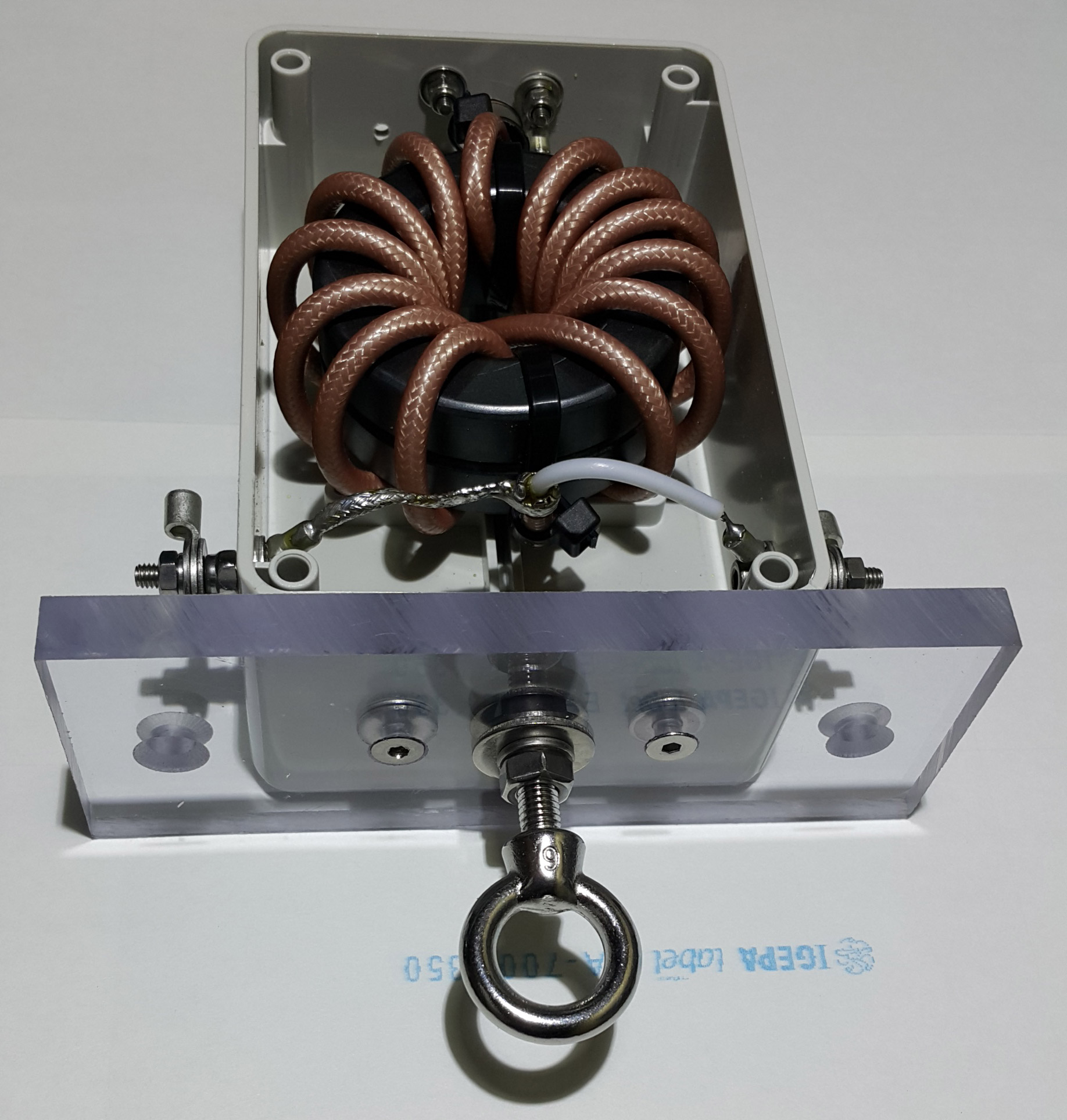

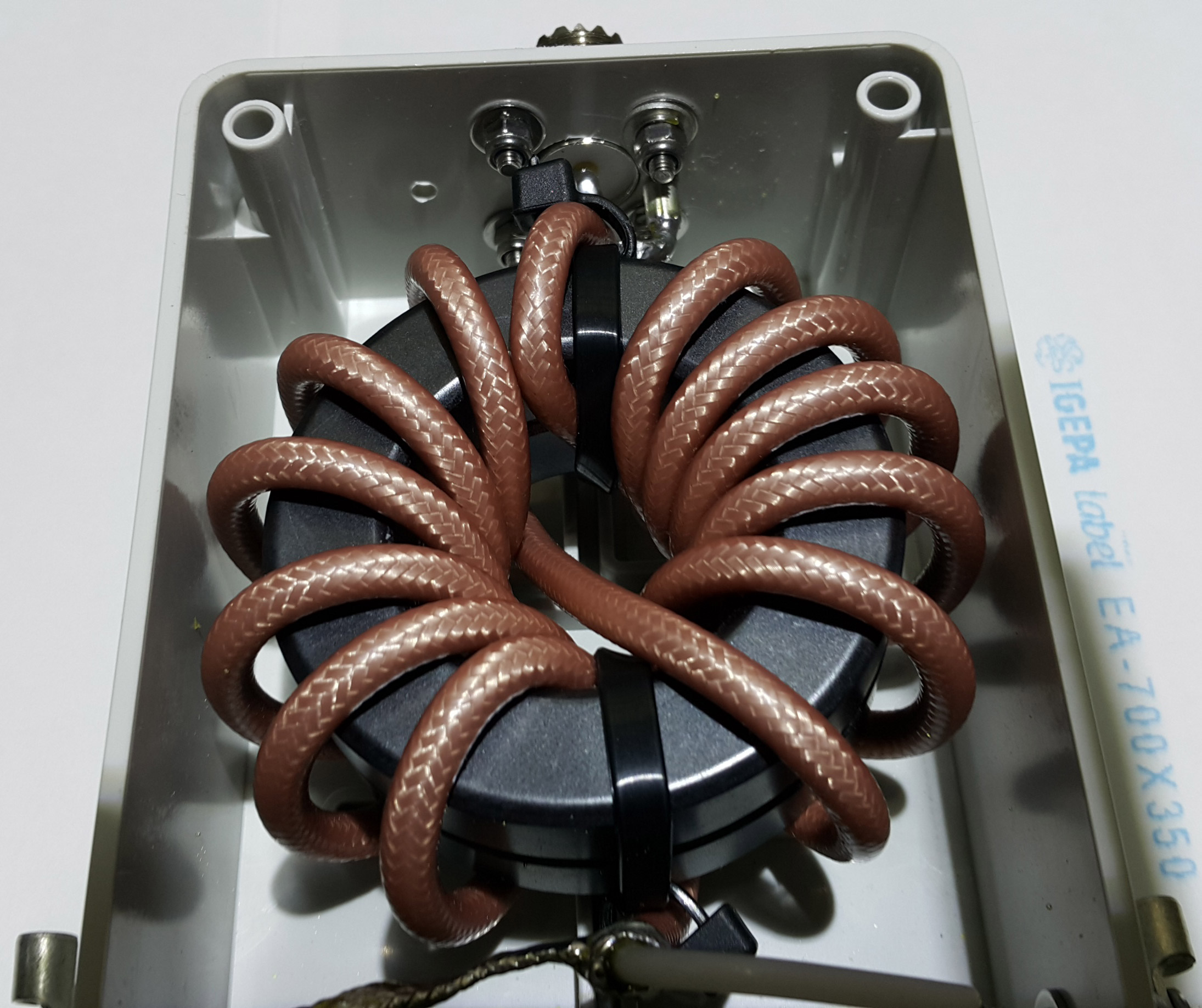

Jak widać na zdjęciu rdzeń wygląda solidnie, ten mniejszy to FT240-43
Parametry mechaniczne jak we wszystkich moich balunach.

Rdzeń z materiału 43
Przewód: Times Microwave Systems 7 mm w teflonie.

Tłumienie asymetrii:
1,8 MHz – 34 dB  ~ 3 kΩ
3,5 MHz – 40 dB ~ 7 kΩ
7,1 MHz – 44 dB ~ 10 kΩ
14,2 MHz – 40 dB ~ 18 kΩ
28,2 MHz – 35 dB ~ 16 kΩ

Obecnie czekam na obudowy.

Rdzeń YT200 AL160 zółty

W dniu dzisiejszym dostałem do testów rdzeń YT200 AL160 zółty

Wyniki pomiaru tego rdzenia jako balun (symetryzator) 1:1
1,8 MHz – 8 dB ~ 140 Ω
3,5 MHz – 12 dB ~ 300 Ω
7,1 MHz – 16 dB ~ 520 Ω
14,2 MHz – 19 dB ~ 800 Ω
28,2 MHz – 21 dB – 950 Ω
50 MHz – 17 dB ~ 600 Ω

Jak widać rdzeń to totalna kicha nadaje się jedynie od biedy w paśmie 21 – 28 MHz
Minimalne minimum to 500 Ω do poprawnej pracy, zalecane przynajmniej 1 kΩ.
Im więcej tym lepsze tłumienia prądów asymetrii, mniej zakłóceń oraz mniej wcz latającego po oplocie kabla.

Dla porównania wyniki pomiaru rdzenia FT240-43 amidon, nawiniętego tak samo jak TY200 AL160
1,8 MHz – 25 dB ~ 1700 Ω
3,5 MHz – 30 dB ~ 3000 Ω
7,1 MHz – 33 dB ~ 4200 Ω
14,2 MHz – 38 dB ~ 8000 Ω
28,2 MHz – 48 dB ~ 25000 Ω
50 MHz – 25 dB ~ 1700 Ω



Balun antenowy 1:1 dedyk. 1,8 – 7 MHz

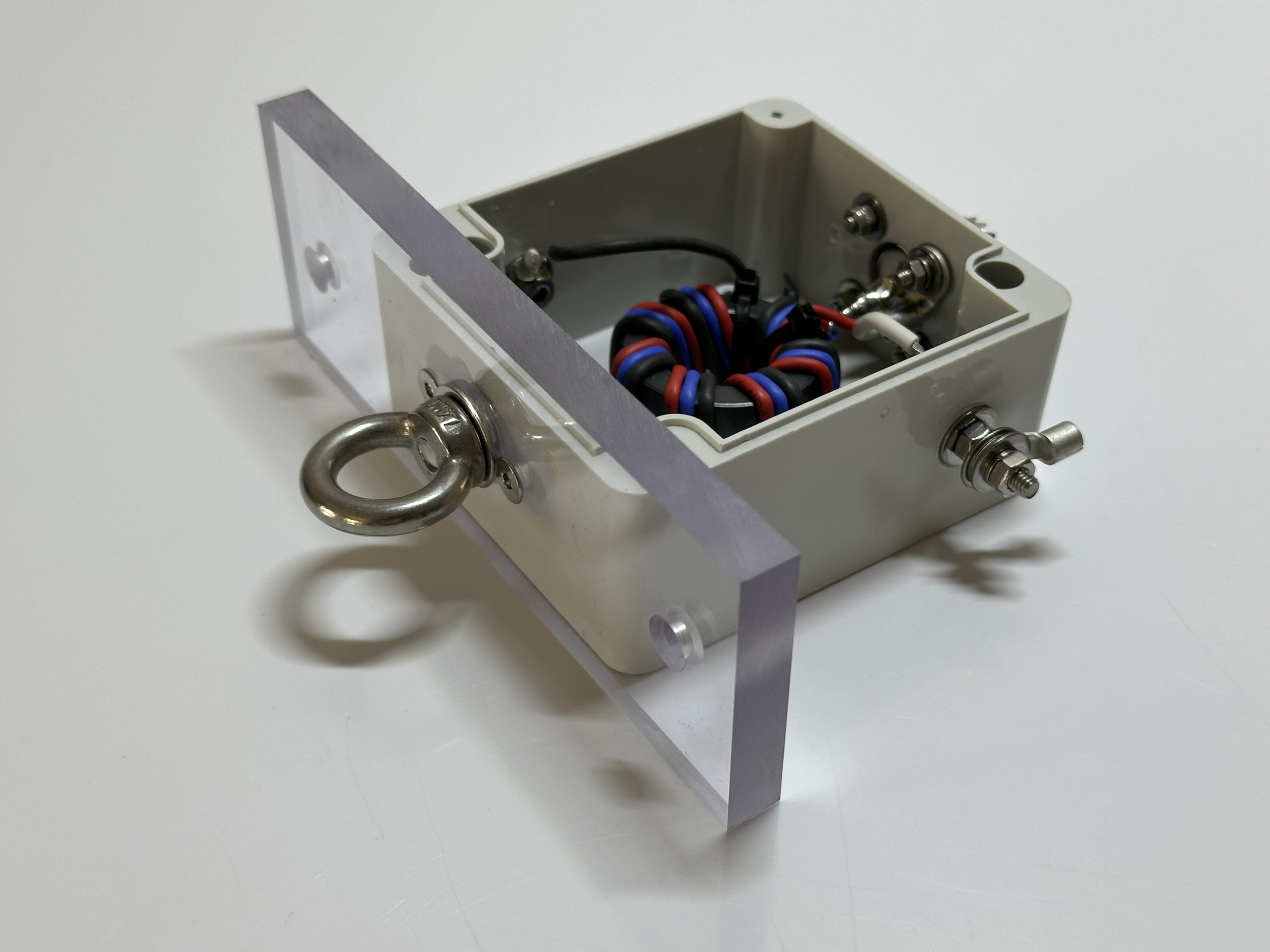

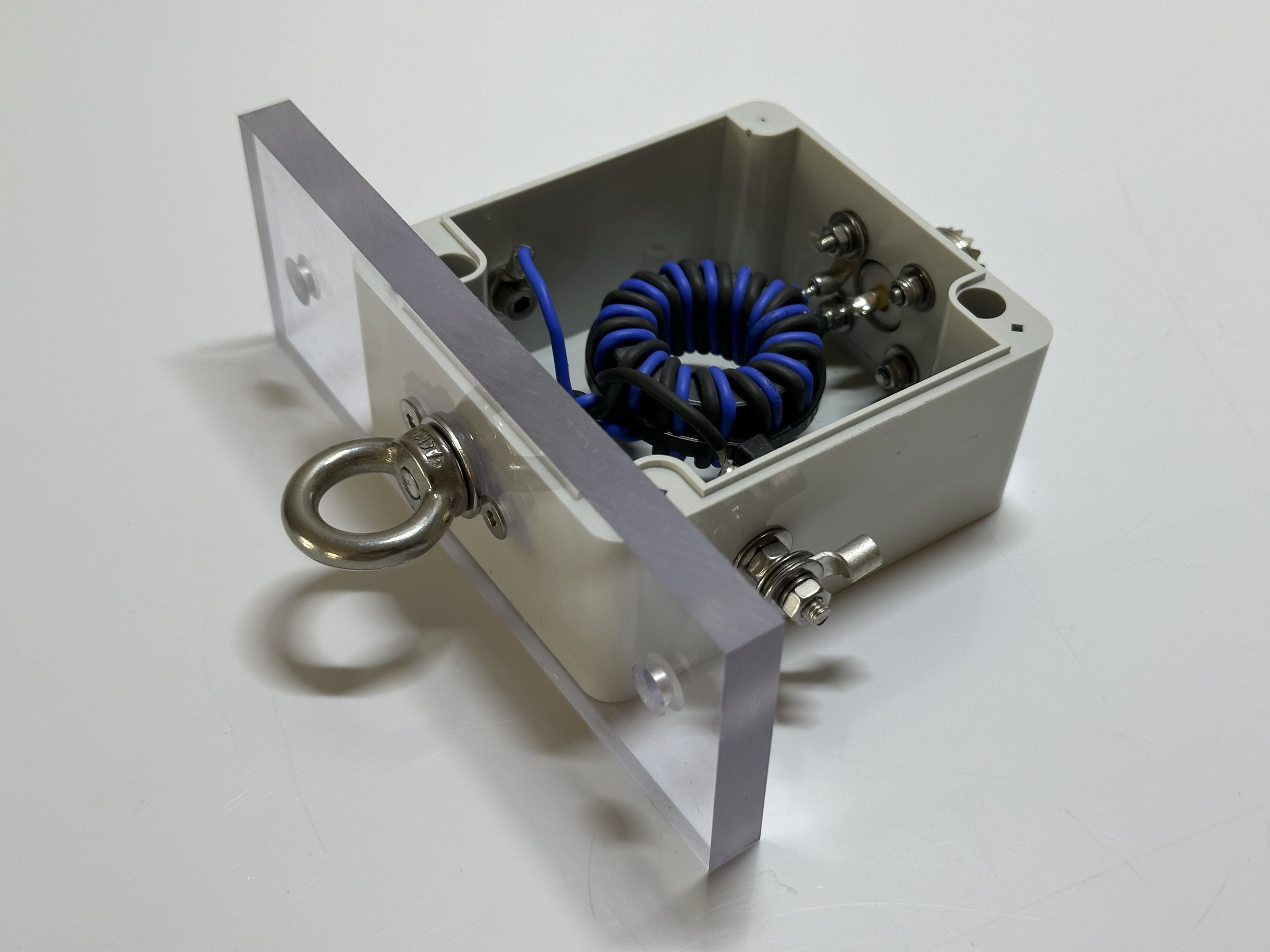

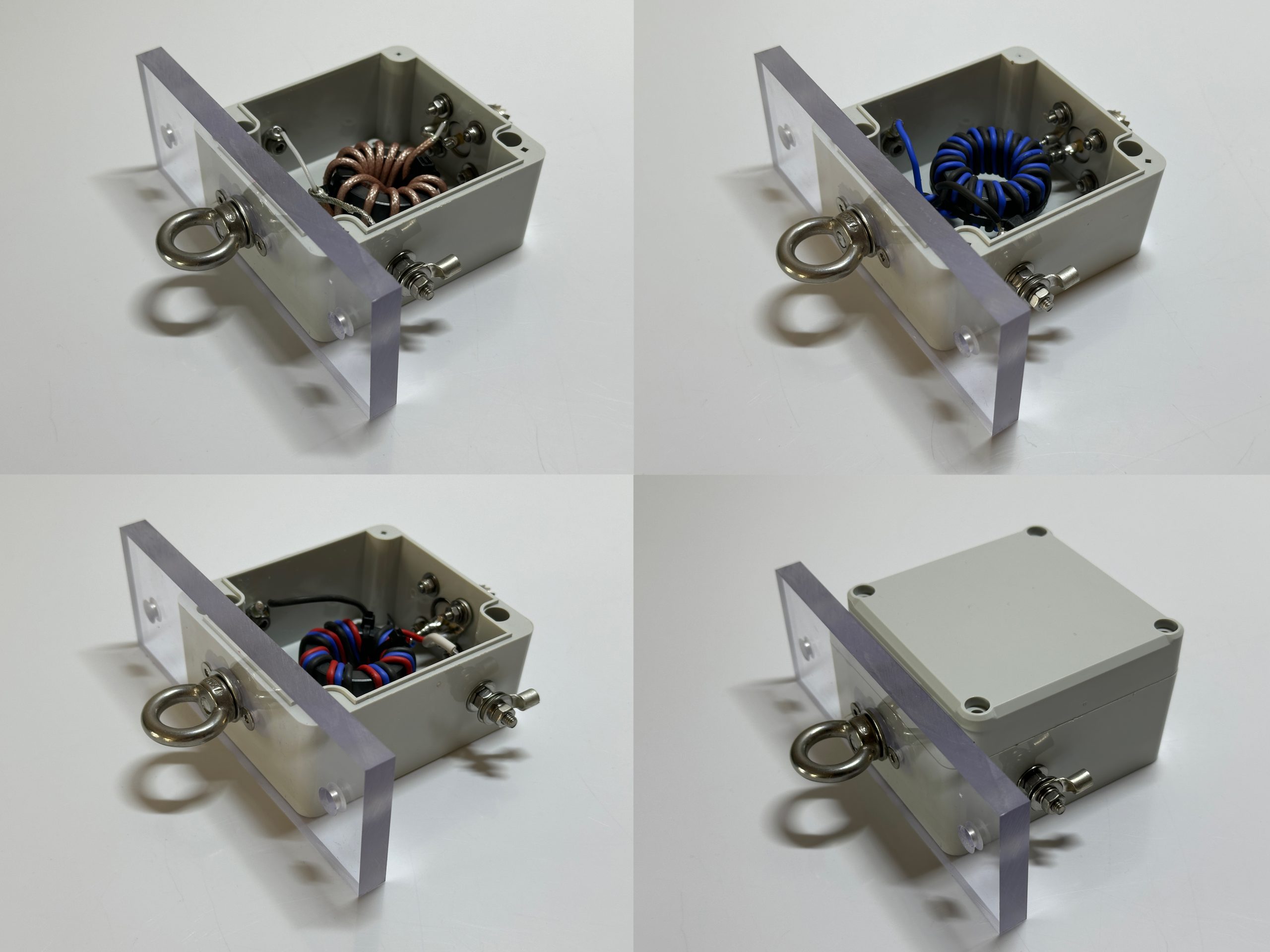

Balun 1:1 dedykowany na pasma 1,8 – 7 MHz o mocy max. 300 W

Balun charakteryzuje się bardzo wysokim tłumieniem asymetrii w zakresie 1,8 – 7 MHz co świadczy o bardzo wysokiej skuteczności tłumienia asymetrii a to najważniejszy parametr każdego baluna 1:1. Im większa oporność tym większa skuteczność.

Do każdego baluna 1:1 możemy dołączyć pomiar z analizatora wobuloskopu dotyczący skuteczności tłumienia w całym paśmie.
Wyniki pomiaru dla przykładowej sztuki, (screen z pomiaru w galerii zdjęć).
1,850 MHz = 36 db ~ 5,5 kΩ
3,700 MHz = 32 db ~ 4,1 kΩ
7,100 MHz = 28 db ~ 2,5 kΩ

Rdzeń Admidon FT140-xx dedykowany dla dolnych pasm 1,8 do 7 MHz
Przewód RG-316 w teflonie
Moc do 300 W
SWR 1:1,02 w pasmie KF (każda sztuka jest sprawdzana analizatorem)

Wszystkie śruby ze stali nierdzewnej klasy A2
Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV
Obudowa z tworzywa ABS odpornego na promieniowanie UV
W zestawie są też końcówki oczkowe 4-6 mm2
Wysyłka kurier FedEx Expres lub paczkomat, płatność z góry lub odbiór osobisty.
Wysyłka z Polski w dniu zakupu w godz. 9-13. W razie pytań proszę pisać lub dzwonić.
