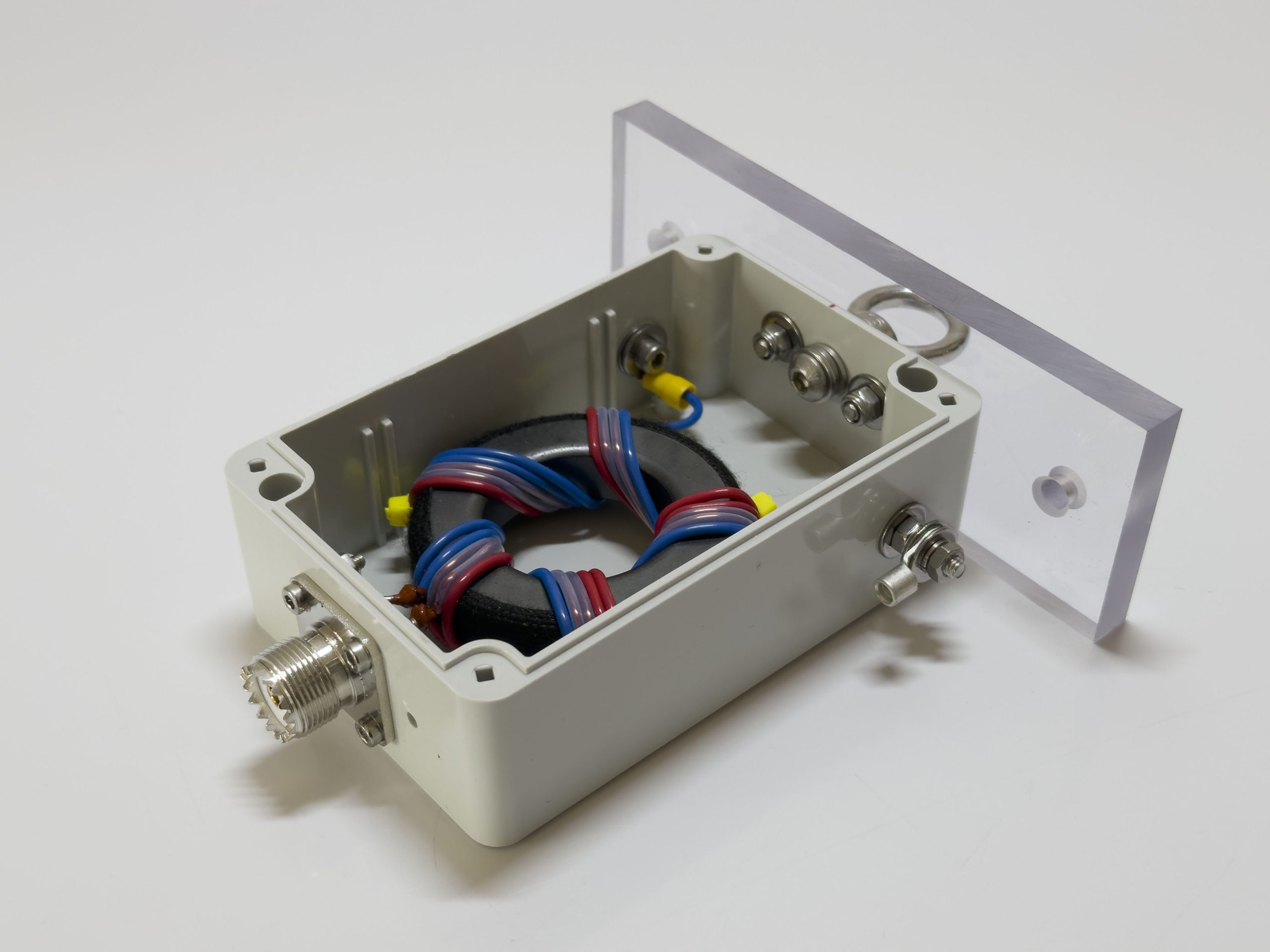

Balun 6:1 na pasma KF transformator antenowy o mocy max. 1 KW SSB dedykowany do anten o impedancji 300 Ohm
Wykonanie:
Rdzeń 1x FT240
Przewód 1,6 mm emaliowany w osłonce teflonowej.
SWR
1,8 MHz – 1:1,06
7,1 MHz – 1:1,07
14 MHz – 1:1:12
28 MHz – 1:1,21
Wyjście końcówki oczkowe
Wejście gniazdo UC1 SO239 teflon, złocone styki
Wszystkie śruby ze stali nierdzewnej klasy A2
Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV
Mocowanie oczkowe ze stali nierdzewnej A2, średnica 15 mm pozwalające na wygodne podwieszenie urządzenia
Obudowa z tworzywa ABS odpornego na promieniowanie UV
W zestawie są też końcówki oczkowe 4-6 mm2
Moc: 1 kW SSB, 500W CW, 450W Digi
Produkt do nabycia w sklepie: https://sklep.sq1sdx.eu/
Link bezpośredni do produktu: https://sklep.sq1sdx.eu/balun-61-c-5.html
Ogólne
Balun UnUn 49:1 na pasma KF transformator antenowy o mocy max. 400W SSB dedykowany do anten o impedancji 2540 Ohm np. End Fed
Wykonanie:
Rdzeń 2x Amidon FT240
Przewód 1,5 mm2 odporny na wysoką temperaturę 220 st. C
SWR
3,5 MHz – 1:1,1
7,1 MHz – 1:1,2
14 MHz – 1:1:3
28 MHz – 1:1,4
Wyjście końcówki oczkowe
Wejście gniazdo UC1 SO239 teflon, złocone styki
Wszystkie śruby ze stali nierdzewnej klasy A2
Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV
Mocowanie oczkowe ze stali nierdzewnej A2, średnica 15 mm pozwalające na wygodne podwieszenie urządzenia
Obudowa z tworzywa ABS odpornego na promieniowanie UV
W zestawie są też końcówki oczkowe 4-6 mm2
Moc: 400W SSB, 200W CW, 160W Digi
Produkt do nabycia w sklepie: https://sklep.sq1sdx.eu/
Link bezpośredni do produktu:https://sklep.sq1sdx.eu/balun-unun-491-400w-ssb-do-edn-fed-p-9.html
Ogólne
Balun UnUn 49:1 na pasma KF transformator antenowy o mocy max. 100W SSB dedykowany do anten o impedancji 2540 Ohm np. End Fed
Wykonanie:
Rdzeń 1x Amidon FT240-43 (optymalny dla pasm 80 – 6 metrów)
Przewód 1,5 mm2 odporny na wysoką temperaturę 220 st. C
SWR
3,5 MHz – 1:1,1
7,1 MHz – 1:1,2
14 MHz – 1:1:3
28 MHz – 1:1,4
Wyjście końcówki oczkowe
Wejście gniazdo UC1 SO239 teflon, złocone styki
Wszystkie śruby ze stali nierdzewnej klasy A2
Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV
Mocowanie oczkowe ze stali nierdzewnej A2, średnica 15 mm pozwalające na wygodne podwieszenie urządzenia
Obudowa z tworzywa ABS odpornego na promieniowanie UV
W zestawie są też końcówki oczkowe 4-6 mm2
Moc: 100W SSB, 50W CW, 45W Digi
Produkt do nabycia w sklepie: https://sklep.sq1sdx.eu/
Link bezpośredni do produktu:https://sklep.sq1sdx.eu/balun-unun-491-100w-ssb-do-edn-fed-p-8.html
Ogólne
Balun 1:1 symetryzator antenowy na pasma KF o mocy max. 2 KW SSB – 1x gniazdo UC1, 1x wtyk UC1 v2
Balun idealnie nadaje się do każdej anteny wymagającej symetryzatora prądowego 1:1
Balun charakteryzuje się bardzo wysokim tłumieniem asymetrii w całym zakresie KF co świadczy o bardzo wysokiej skuteczności tłumienia asymetrii a to najważniejszy parametr każdego baluna 1:1. Im większa oporność tym większa skuteczność.
Wyniki pomiaru dla wybranej sztuki:
1,8 MHz – 24 dB ~ 1500 Ω
3,5 MHz – 30 dB ~ 3000 Ω
7,1 MHz – 33 dB ~ 4200 Ω
14,2 MHz – 38 dB ~ 8000 Ω
28,2 MHz – 36 dB ~ 6500 Ω
50 MHz – 23 dB ~ 1300 Ω
Wykonanie:
Rdzeń 1x Amidon FT240-43 (optymalny dla pasm 80 – 6 metrów)
Przewód RG-142 w teflonie
SWR 1:1,1 w pasmie KF
Wejście / wyjście gniazdo UC1 SO239 teflon, złocone styki
Wyjście / wejście wtyk UC1 SO239 teflon, złocone styki
Wszystkie śruby ze stali nierdzewnej klasy A2
Obudowa odporna na promieniowanie UV
Moc do 2 KW SSB, 1 KW CW, 750 W Digi
Produkt do nabycia w sklepie: https://sklep.sq1sdx.eu/
Link bezpośredni do produktu:https://sklep.sq1sdx.eu/balun-11-2-kw-ssb-2xuc1-v2-p-4.html
