Antena GP7
Witam serdecznie!
Właśnie dojechała do mnie nowa antena GP7 wykonania kolegi Waldka SP7GXP.
Typ anteny: GP-7 + 50 MHz
Pasma [MHz]: 50, 28, 24, 21, 18, 14, 10, 7
Elektryczna długość promiennika: 1/2 Lambda
Maksymalny zysk [dBi]: 3
Szerokość pasma dla VSWR 2 : 1 [KHz]
– 10 m: 900
– 12 m: 120
– 15 m: 350
– 17 m: 130
– 20 m: 270
– 30 m: 50
– 40 m: 90
Moc maksymalna [W]
SSB/CW – 1000
RTTY – 500
Kąt promieniowania pionowego: 16
Kąt promieniowania horyzontalnego: 360
Zmiana pasma: automatyczna
Wysokość promiennika: 710 cm
Minimalna wysokość masztu: 300 cm
Przeciwwagi elastyczne: 7 szt. 126 cm
Materiał: 60 05AT6
Waga anteny: 8 kg
Planowany montaż sobota 7 maja 2011 r.

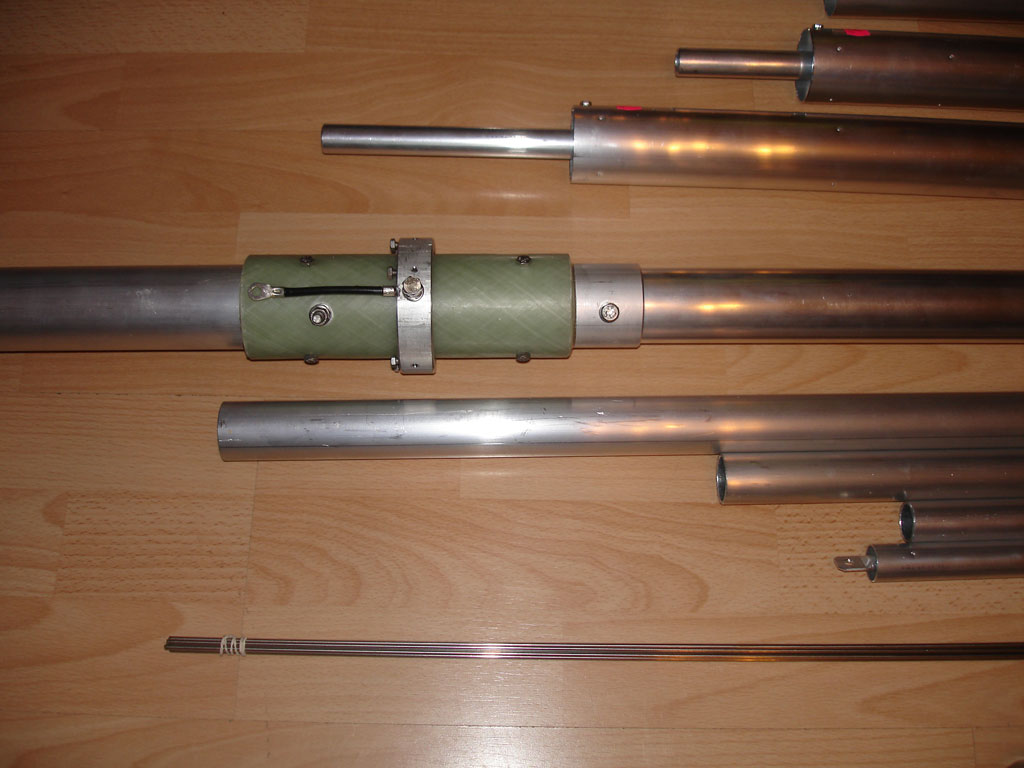

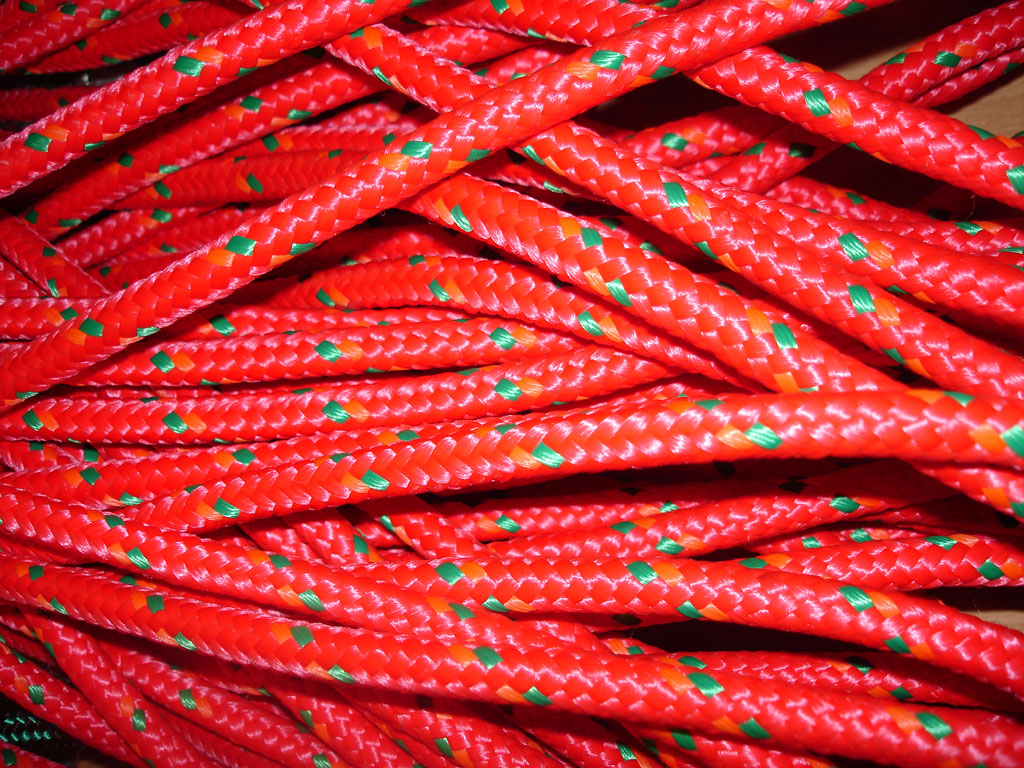

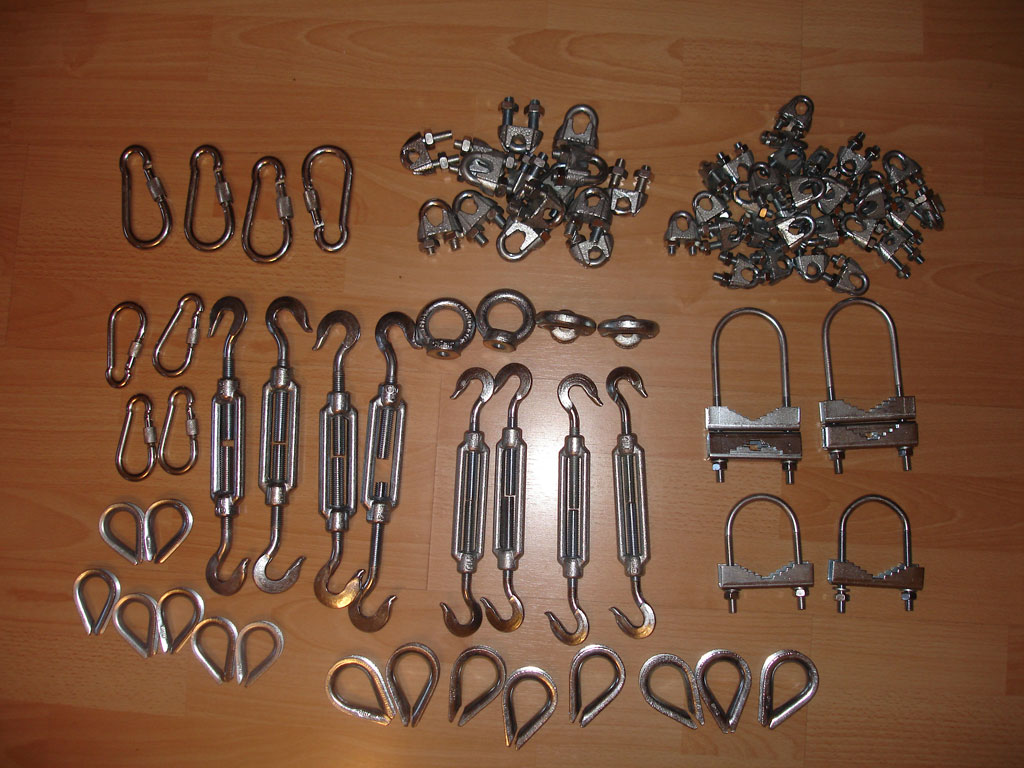

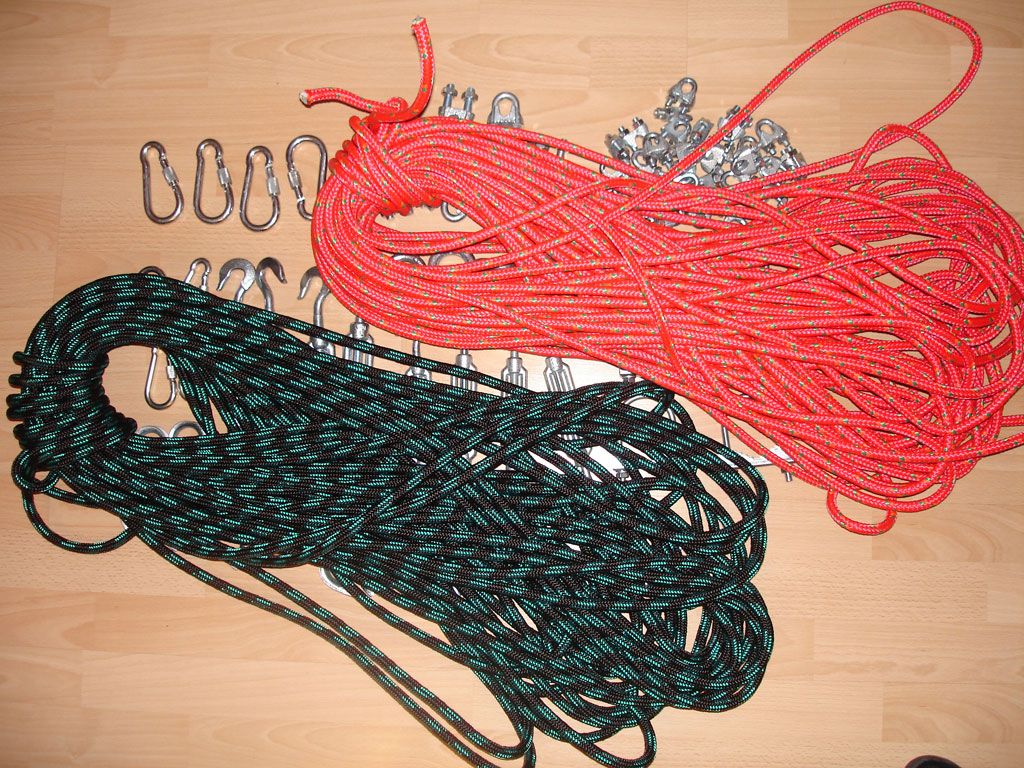

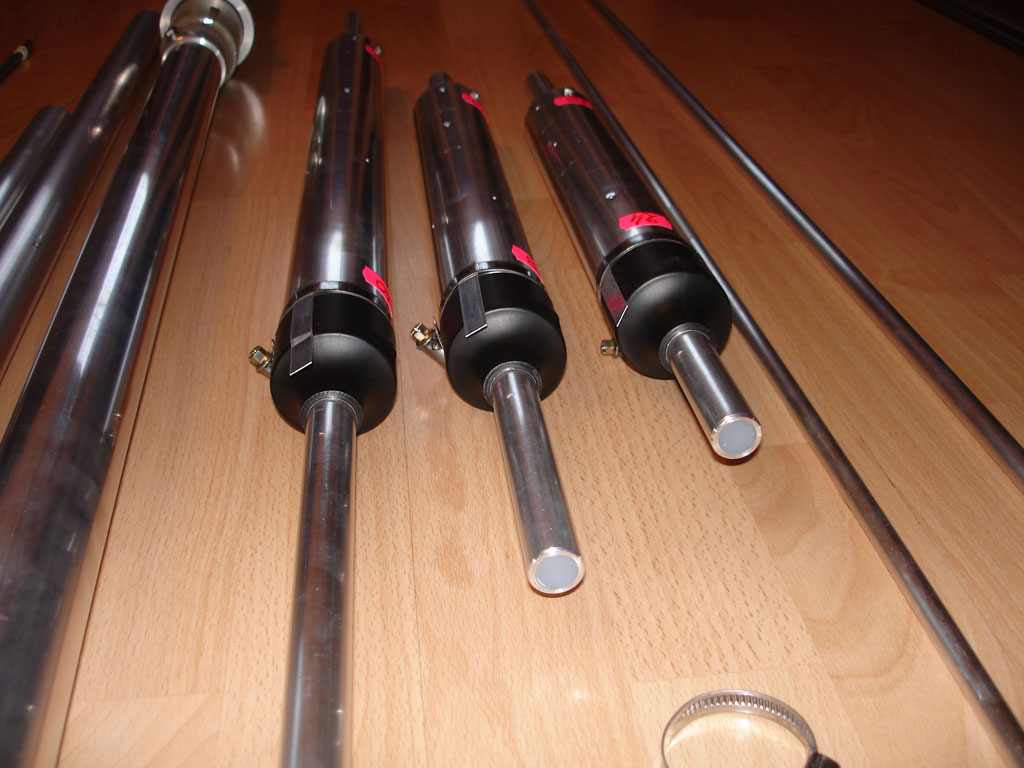

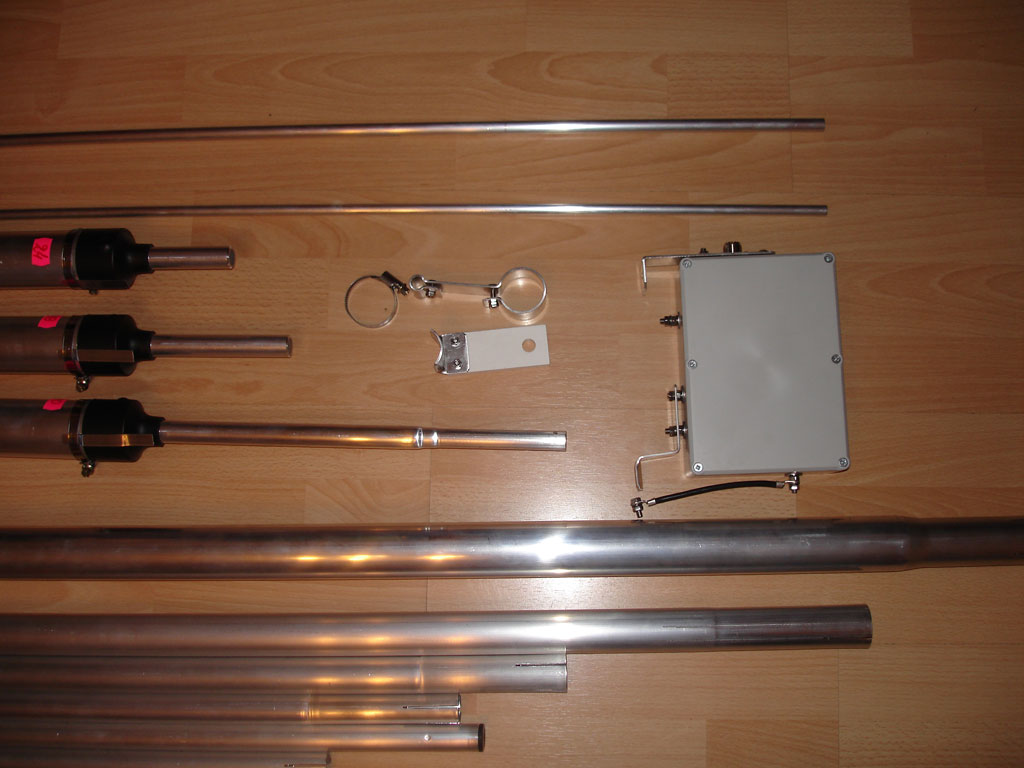

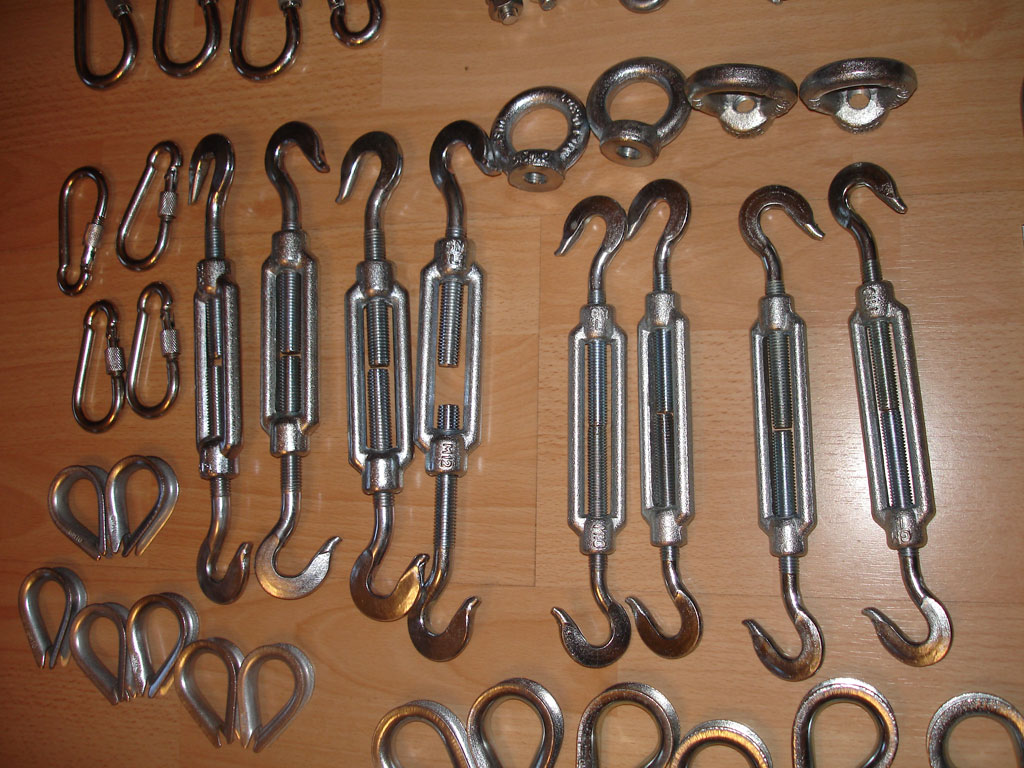

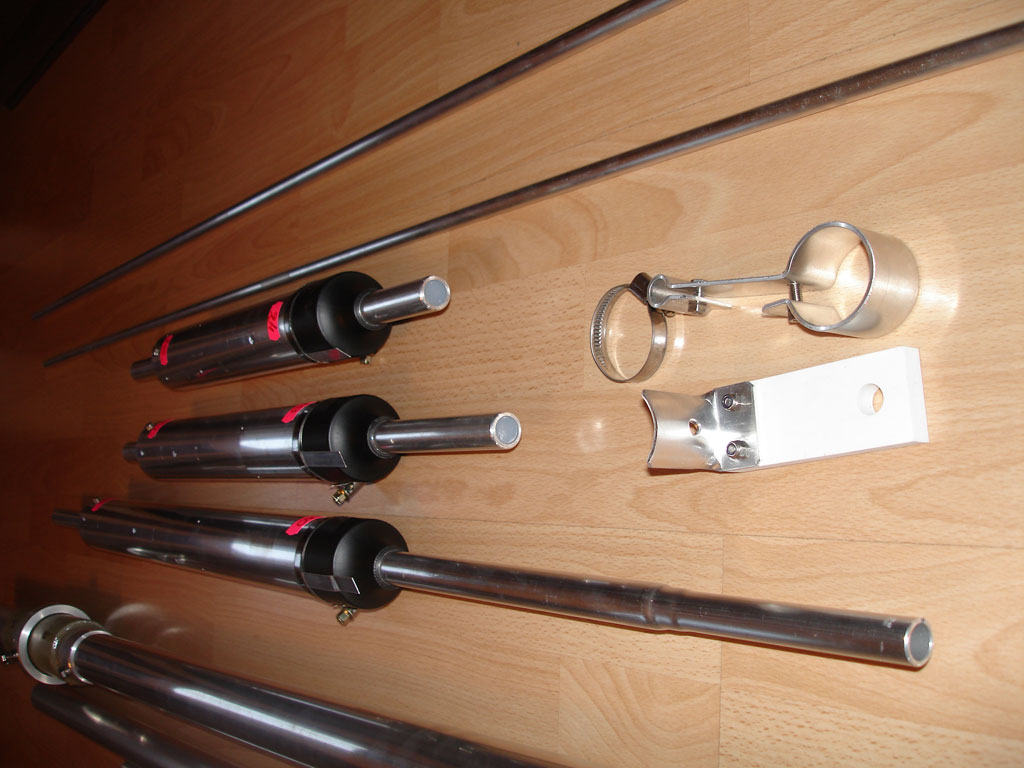

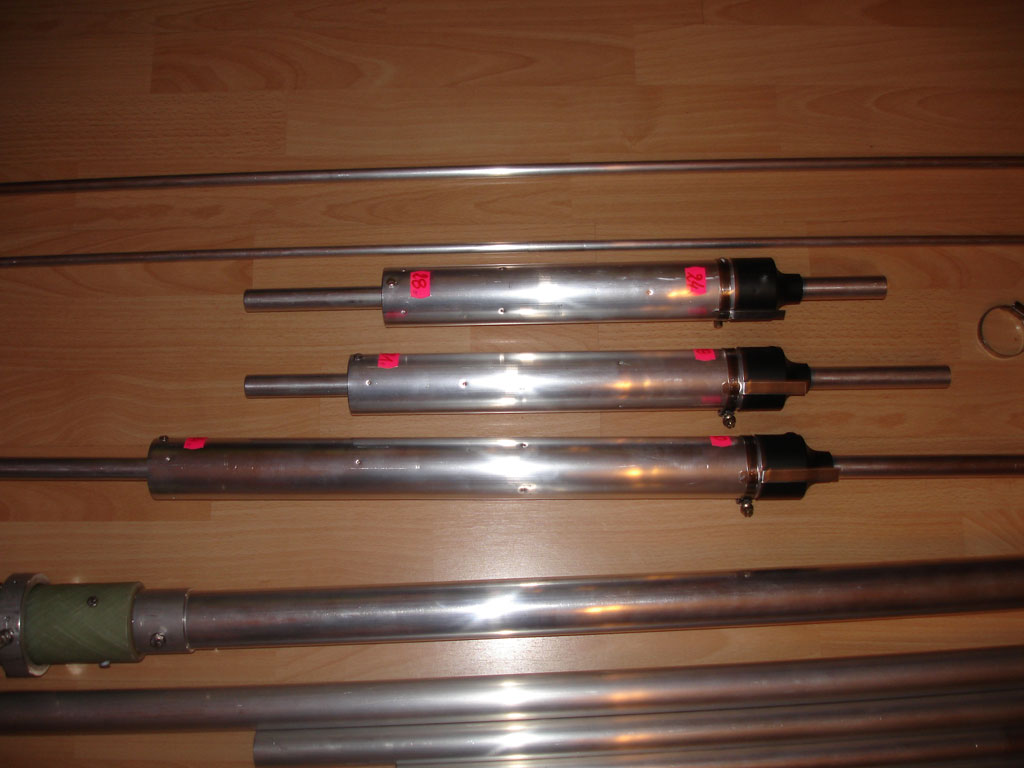

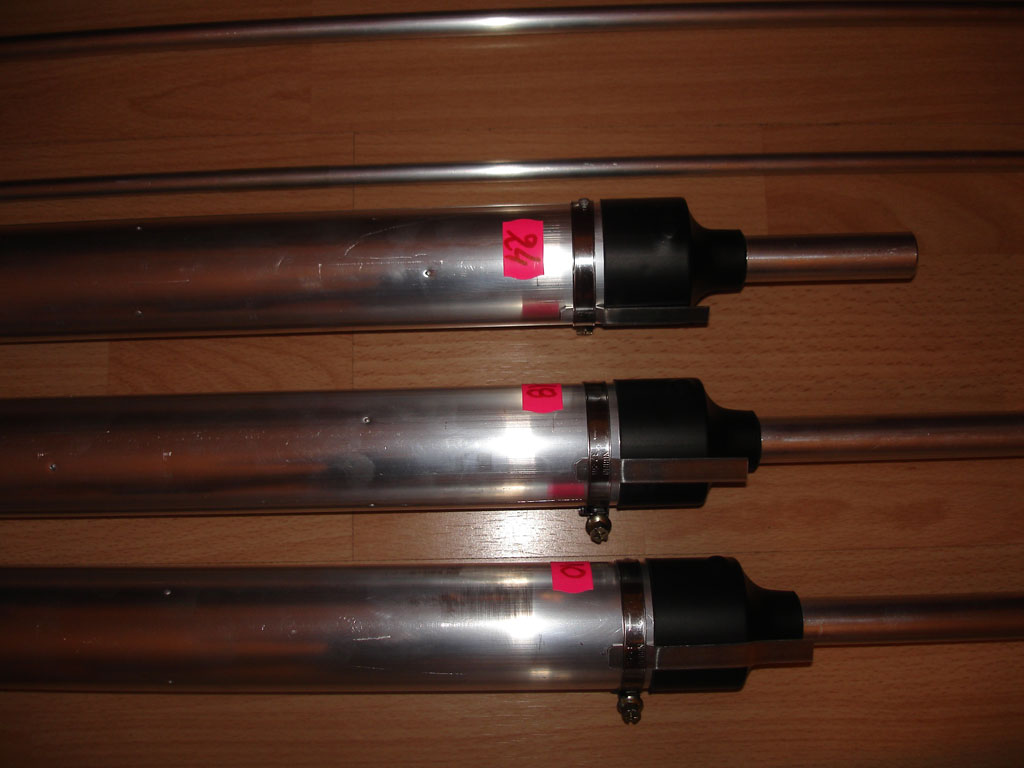

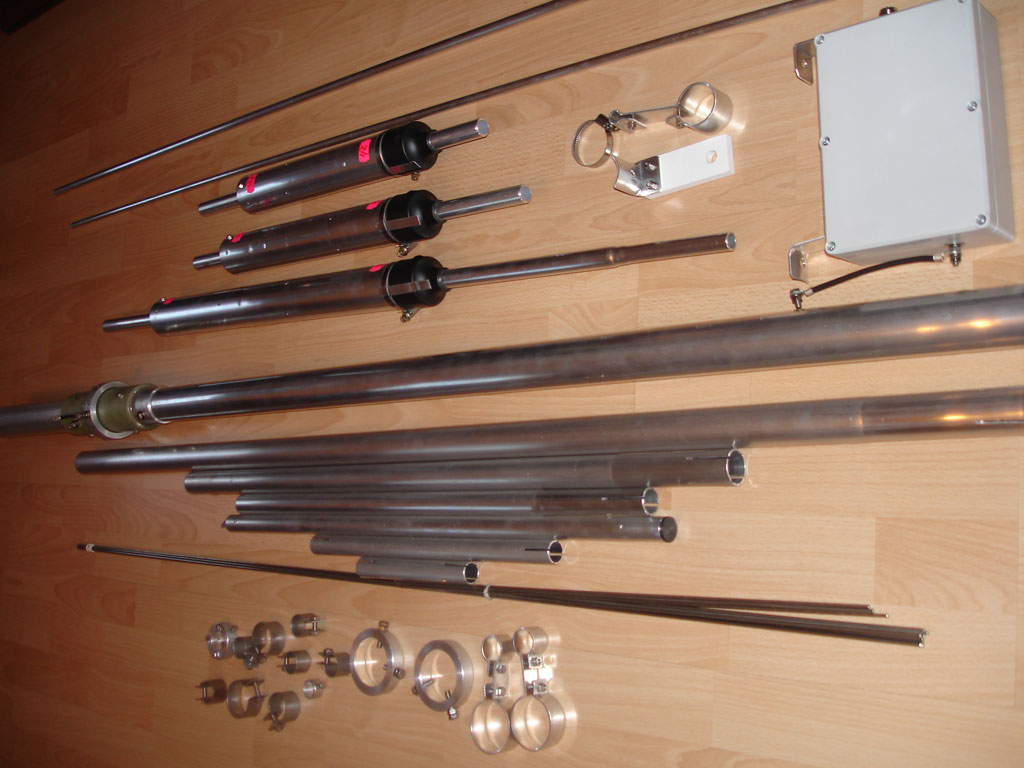

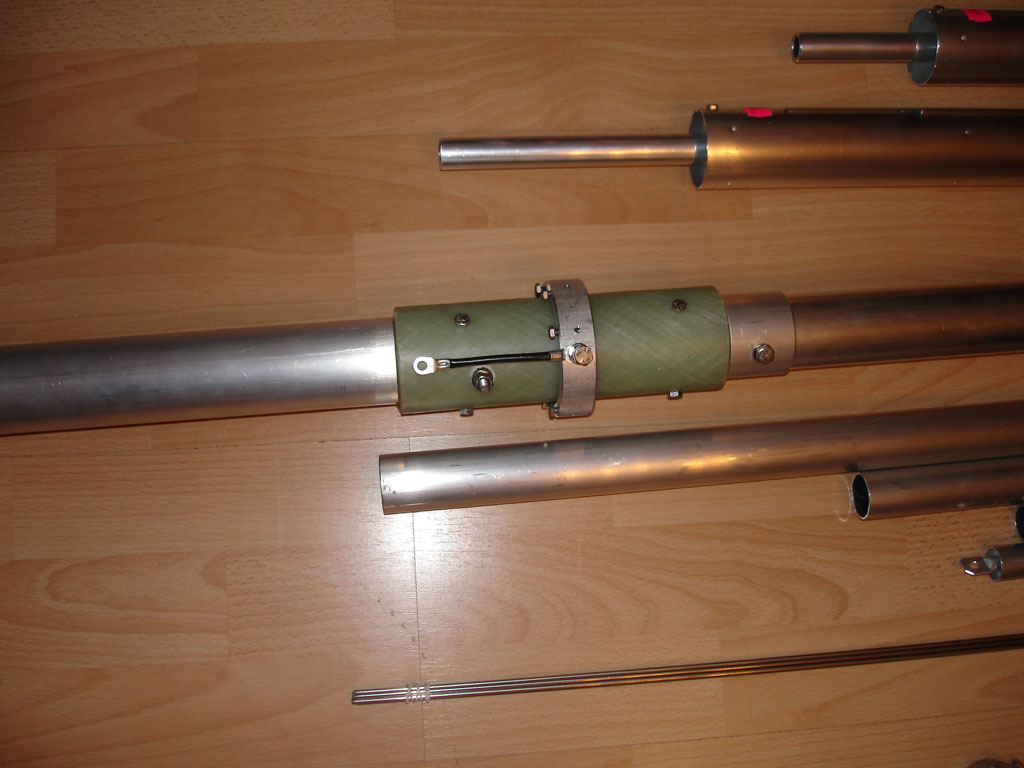

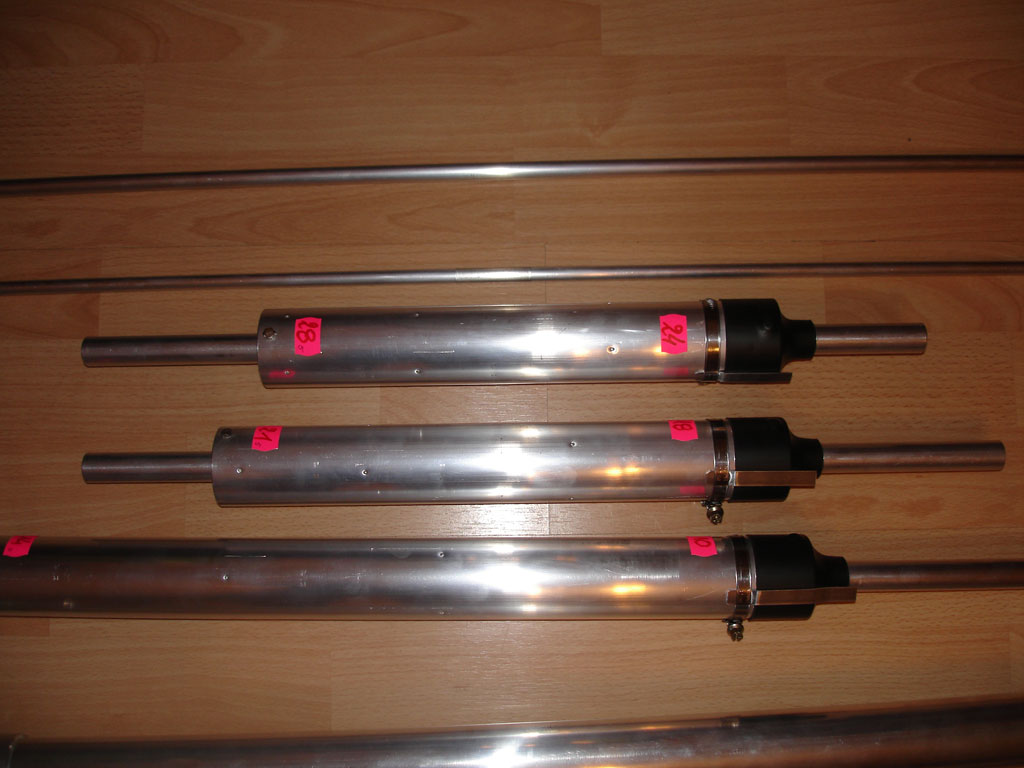

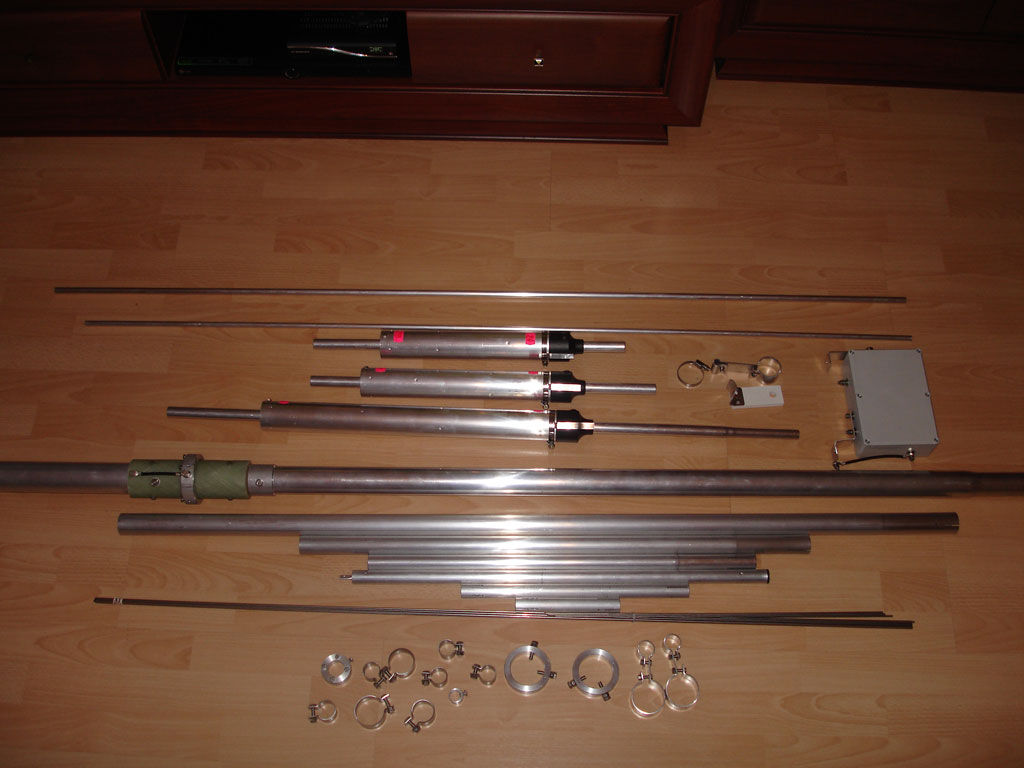

Poniżej kilka fotografii anteny w częściach oraz niezbędników do wykonania odciągów dla masztu.
