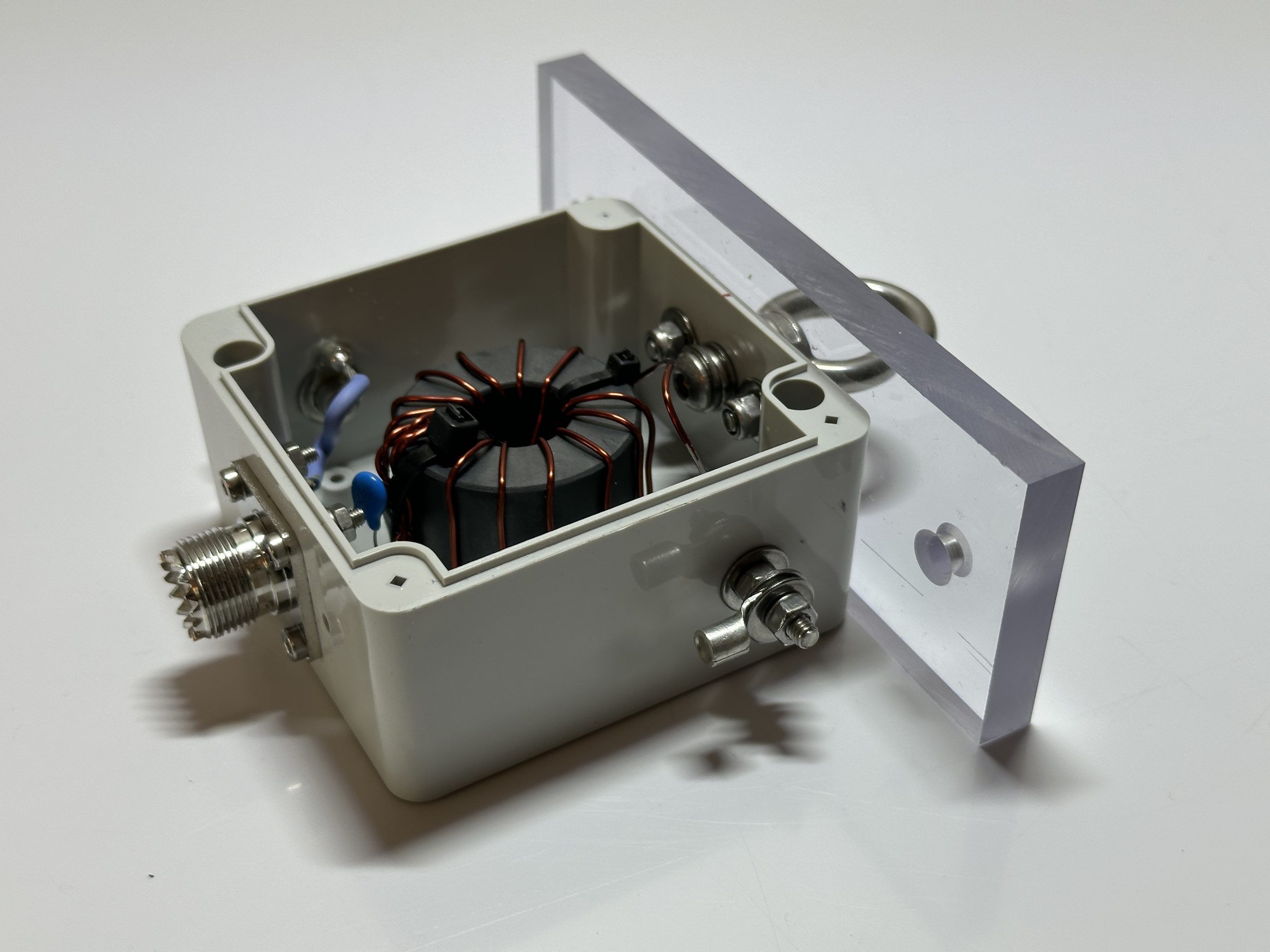

Balun antenowy 1:1 KF do 300 W

Balun 1:1 na pasmo KF o mocy max. 300 W
Balun idealnie nadaje się do każdej anteny wymagającej symetryzatora prądowego 1:1

Balun charakteryzuje się bardzo wysokim tłumieniem asymetrii w całym zakresie KF co świadczy o bardzo wysokiej skuteczności tłumienia asymetrii a to najważniejszy parametr każdego baluna 1:1. Im większa oporność tym większa skuteczność. Do każdego baluna 1:1 możemy dołączyć pomiar z analizatora wobuloskopu dotyczący skuteczności tłumienia w całym paśmie.

Wyniki pomiaru dla wybranej sztuki.
1,8 MHz – 26 dB  ~ 1900 Ω
3,5 MHz – 31 dB ~ 3100 Ω
7,1 MHz – 35 dB ~ 5100 Ω
14,2 MHz – 39 dB ~ 9300 Ω
28,2 MHz – 37 dB ~ 7500 Ω
50 MHz – 24 dB ~ 1500 Ω

Rdzeń Amidon FT140-43 (optymalny dla pasm 80 – 10 metrów)
Przewód RG142A wersja lotnicza w teflonie, oplot włókno szklane
Moc do 300 W
SWR 1:1,02 w pasmie KF (każda sztuka jest sprawdzana analizatorem)

Wszystkie śruby ze stali nierdzewnej klasy A2
Mocowanie wykonane z poliwęglanu litego odpornego na promieniowanie UV
Obudowa z tworzywa ABS odpornego na promieniowanie UV
W zestawie są też końcówki oczkowe 4-6 mm2
Wysyłka kurier FedEx Expres lub paczkomat, płatność z góry lub odbiór osobisty.
Wysyłka z Polski w dniu zakupu w godz. 9-13. W razie pytań proszę pisać lub dzwonić.
